惠特克萤火虫航模小型发动机结构设计

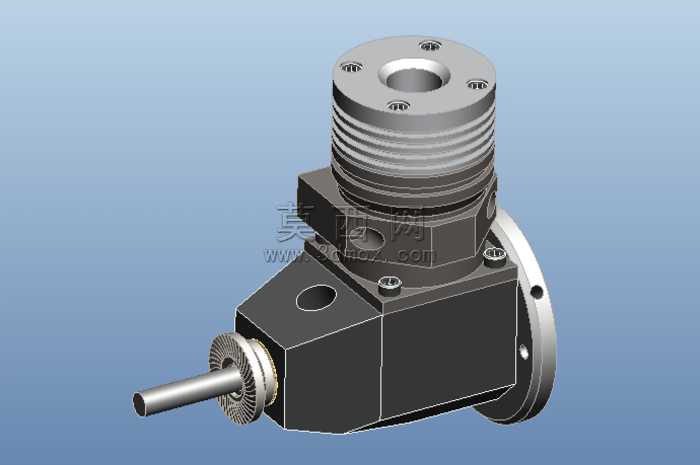

本作品为适配3.25公斤特技航模的惠特克萤火虫小型发动机三维建模成果，建模过程严格参照实体航模引擎的真实尺寸比例完成，整体采用模块化建模思路，将发动机拆解为气缸散热段、曲轴箱体、动力输出轴、侧置安装法兰、进气接口等多个独立部件分别构建后完成装配。建模阶段首先对气缸顶部的安装法兰进行特征绘制，精准还原法兰面上四个周向均布的紧固螺丝孔位、中心通孔结构，以及法兰下方多道平行的环形散热鳍片，每道鳍片的厚度、间距都与实物保持一致，保证散热结构的还原度。曲轴箱体部分采用方块式主体结构设计，建模时还原了箱体侧面的工艺通孔、边角处的紧固螺丝安装位，以及箱体与气缸段衔接的定位台阶结构，同时对箱体侧方延伸的圆形安装法兰进行细节刻画，还原法兰盘上的定位孔与边缘倒角特征。动力输出端的建模重点还原了伸出的金属输出轴、轴根部的散热齿轮结构，齿轮的齿形、齿数都按照真实传动比例设计，保证结构的合理性。材质渲染阶段针对不同部件匹配对应材质：气缸散热段、曲轴箱体采用哑光黑色金属烤漆材质，还原航模引擎的工业质感；散热鳍片、输出轴、安装法兰采用亮面金属铝材质，通过调整金属粗糙度、反光参数模拟真实金属件的光影效果；输出轴根部的齿轮做了细微的做旧质感处理，模拟金属部件运转后的轻微磨损效果。整体装配过程严格对齐各部件的同轴度，保证气缸中心轴线、曲轴轴线、输出轴轴线的位置关系完全符合内燃机的工作结构逻辑，所有衔接面都做了贴合处理，不存在部件错位、穿模问题。建模完成后通过多角度渲染验证结构完整性，既还原了这款小型航模发动机的紧凑外观，也完整呈现了其内部结构的装配逻辑，可用于航模动力系统的结构展示、改装设计参考以及相关教学演示场景。
