扭绞式多股集成电线束三维结构设计

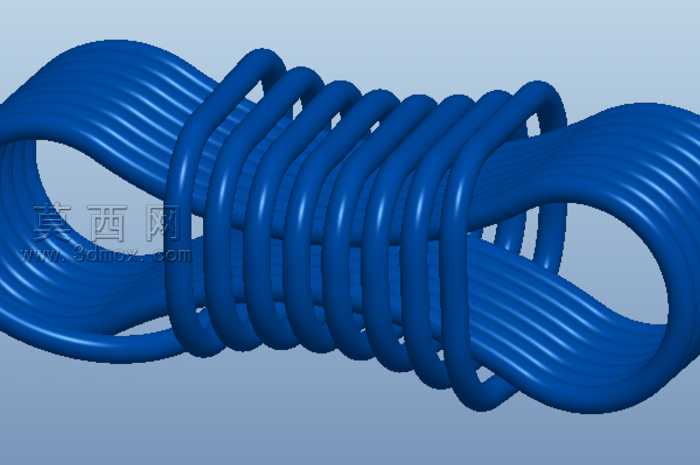

本作品为扭绞式多股集成电线束的三维参数化建模成果，建模过程依托三维设计软件完成整体结构的搭建与细节刻画，首先通过空间曲线放样功能，精准绘制出每一股线芯的螺旋扭绞路径，严格匹配多股线束扭绞成型的真实空间走向，保证每股线芯的扭转节距、弯曲弧度完全贴合实际线束的生产成型逻辑，避免出现线芯交叉、穿模等不符合物理结构的错误。建模过程中对单股线芯的截面轮廓做了统一参数化约束，所有线芯的直径参数保持一致，通过阵列功能沿中心扭绞路径完成多股线芯的排布，同时针对线束两端的环形回弯结构做了平滑过渡处理，通过曲线曲率连续调整，让回弯部位的线芯走向自然流畅，没有生硬的折角，还原实际线束弯折时的自然形态。材质渲染阶段，为线体赋予了高饱和度的深蓝色工程塑料绝缘层材质，调整材质的粗糙度、反光度参数，模拟PVC绝缘线缆的半哑光表面质感，同时添加细微的表面纹理凹凸，还原真实线缆外皮的细微触感，渲染时采用柔和的均匀打光方案，清晰展现线束扭绞结构的层叠关系与空间立体感，让整体造型的结构层次一目了然。结构设计上，该线束采用多股线芯整体扭绞集成的结构形式，相比平行排布的线束，扭绞结构能够提升线束整体的抗拉伸性能与抗干扰能力，两端的环形回弯结构可直接用于接线端子的固定安装，无需额外做弯折预处理，适配紧凑空间内的布线需求。设计思路围绕工程布线的实际使用场景展开，摒弃了冗余的装饰性结构，完全还原功能性线束的真实结构特征，每一处结构细节都对应实际线束的生产工艺要求，既可以作为布线设计的参考模型，也可用于机电产品装配场景的线缆布局模拟，帮助设计人员提前预判布线空间、规避装配干涉问题，提升机电产品整体布线设计的合理性与装配效率。
