重锤式死重量安全阀门结构三维设计

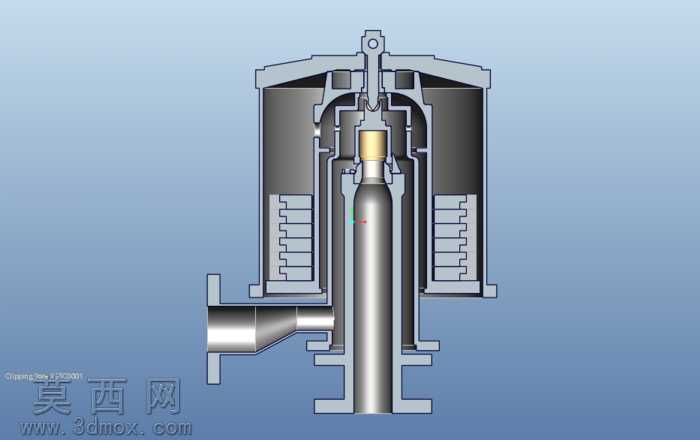

本模型采用Pro/Engineer Wildfire平台完成全参数化三维建模，以死重量（重锤）加载式安全阀的实际工作原理为核心设计依据，完整还原了阀门的内部装配结构与外部接口形态。建模过程中优先采用自顶向下的设计思路，先搭建整体装配骨架，确定阀杆的运动轴线、阀座密封面的配合基准、重锤加载腔的同轴度约束，再逐一拆分创建各个零部件：首先完成阀体主体建模，针对侧进底出的流道结构采用旋转加拉伸切除的组合特征，保证流道内壁过渡平滑无应力集中棱角，阀体连接法兰的螺栓孔、密封槽均按照通用阀门连接标准做参数化阵列，可直接适配对应通径的管路安装需求。其次完成阀瓣与阀座密封副的建模，密封面采用锥面配合结构，建模时严格控制密封面的角度公差与表面粗糙度对应的特征精度，保证密封接触环带的宽度均匀一致，避免泄压后出现密封失效问题。阀杆部分采用等直径光杆结构，与上下导向套做间隙配合约束，建模时预留了合理的配合间隙，还原阀杆升降运动时的导向精度，避免运动卡滞。上部重锤加载结构是本模型的设计核心，围绕阀杆上部的加载端，创建了多层叠加重锤的容纳腔结构，重锤块采用标准化配重块设计，通过特征阵列实现不同配重规格的快速调整，重锤腔外部设置防护外罩，建模时在外罩上开设观察缺口，可直观展示内部重锤的堆叠状态与阀杆的连接结构。模型完成所有零部件建模后，按照实际装配关系添加同轴、重合、间隙等装配约束，实现阀瓣升降泄压动作的运动仿真验证，检查各零部件运动过程中是否存在干涉问题。渲染阶段针对不同零部件赋予对应材质：阀体、阀杆等承压金属部件赋予铸钢材质，调整金属粗糙度与反射参数还原工业金属质感，密封面部位赋予硬质合金材质突出密封副的结构差异，重锤块赋予铸铁材质表现配重件的厚重质感，防护外罩采用半透明哑光材质，既保留外部轮廓又可清晰展示内部结构。模型还通过剖面视图的展示方式，将内部流道、密封副、加载机构的配合关系完整呈现，清晰展现死重量安全阀依靠重锤重力平衡介质压力、超压时自动开启泄压、压力回落时自动复位密封的工作原理，所有结构细节均符合重锤式安全阀的设计规范，可用于阀门结构原理教学、产品设计方案验证等场景。
