八边形带网孔塑料件注塑模具结构

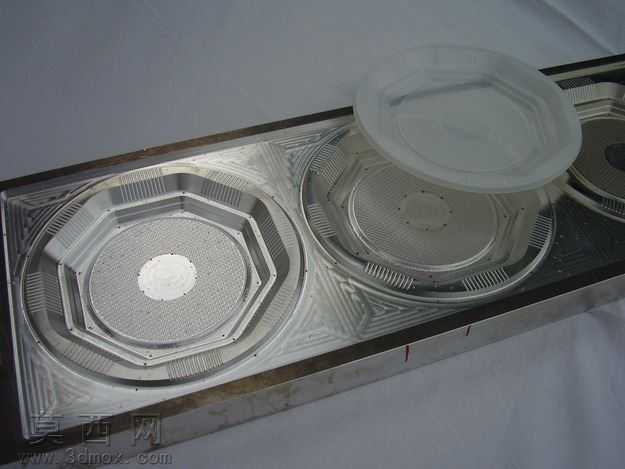

本套模具为针对带八边形轮廓、中心密布网孔的圆形塑料盖类产品设计的注塑成型模具，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于产品的三维扫描点云逆向重构出精准的塑件外形，重点还原塑件表面的细密网孔特征、八边形围边的台阶结构以及中心圆形凸台的装配定位特征，确保建模公差控制在0.02mm以内，满足精密注塑的尺寸精度要求。模具采用一模两腔的型腔排布设计，两个型腔沿模具长度方向对称布置，平衡浇注系统的熔料填充路径，减少不同型腔之间的成型差异；型腔部分采用整体式铣削加工结构，模仁材质选用预硬塑胶模具钢，建模过程中对型腔表面的网孔成型镶件做了拆分设计，将细密的网孔特征拆分为独立的镶针组结构，既方便后续的放电加工与抛光作业，也能在网孔部位出现磨损、堵料故障时快速更换镶件，降低模具维护成本。浇注系统采用侧浇口进料形式，浇口开设在塑件八边形围边的外侧非外观面位置，避免浇口痕迹残留在塑件的正面外观区域，同时在浇口对应位置设计了冷料穴结构，存储注塑过程中前端冷却的冷料，防止冷料进入型腔造成塑件表面缺料、流痕等缺陷。冷却系统围绕两个型腔做环绕式水路布置，水路距离型腔表面的距离保持均匀一致，确保模温在注塑过程中均匀分布，减少塑件因冷却不均产生的翘曲变形，针对塑件中心的圆形凸台结构，额外设计了局部水井冷却结构，强化厚胶区域的冷却效率，缩短整体注塑成型周期。顶出系统采用顶针+顶板的组合顶出结构，在塑件的八边形围边、网孔区域的加强筋位置均匀布置顶针，确保顶出力分布均匀，避免顶出过程中塑件出现顶白、变形问题，同时顶针的排布位置避开了塑件的外观面与装配配合面，保证塑件成型后的外观质量与装配精度。建模过程中还完成了模具的开合模动作模拟，校验了滑块、顶针、镶件之间的运动干涉情况，对斜导柱的角度、顶出行程做了参数化优化，确保模具实际生产过程中动作顺畅无卡滞，整套模型完整还原了精密注塑模具从产品分型、结构排布到功能部件设计的全流程细节，可直接用于模具加工的工艺参考与结构学习。
