灯碗注塑成型模具三维结构设计

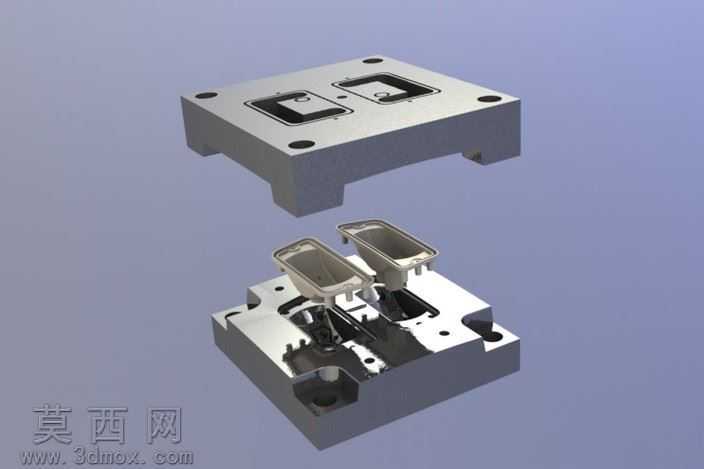

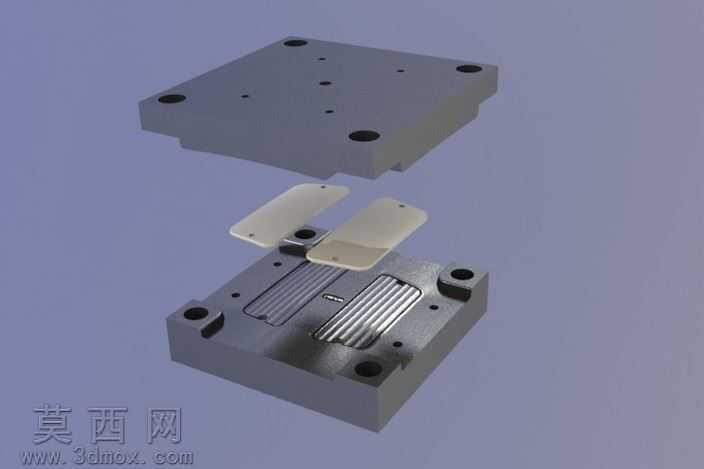

本套灯碗模具采用三维参数化建模方式完成全结构设计，建模过程中严格遵循注塑模具设计规范，先完成灯碗成品件的曲面造型构建，针对灯碗的弧形反光曲面做了曲率连续校验，确保成型后塑件表面无折痕、凹缩等外观缺陷，满足灯具反光部件的表面精度要求。在模架选型上选用标准两板模结构，上下模架板件预留了标准导柱导套安装位、紧固螺丝孔位以及冷却水路的走刀空间，所有孔位的同轴度、位置度公差在建模阶段就做了参数化约束，避免后续加工出现装配错位问题。模具的型腔与型芯部分采用整体式镶件设计，针对灯碗的条状反光筋位，在型芯侧做了精准的特征阵列，所有筋位的拔模斜度统一设置为1.5度，既保证成型后塑件可以顺利脱模，也不会因为斜度过大导致塑件尺寸超差。在分型面设计上，沿着灯碗的最大轮廓线做了顺滑延伸，分型面贴合处做了0.02mm的贴合公差设置，避免注塑过程中出现飞边毛刺问题。模具的侧方滑块结构针对灯碗的侧孔特征做了抽芯行程计算，抽芯距离预留3mm安全余量，滑块的导向槽与斜导柱安装位在建模时做了运动仿真校验，确保开模合模过程中无运动干涉。渲染阶段针对模具金属部件赋予了不同的材质属性，模架板件采用磨砂钢材材质，型腔型芯部分采用抛光模具钢材质，滑块与导向部件赋予了硬质合金质感，通过光影调整清晰展现模具的分层装配结构，直观呈现上下模合模后的内部成型腔形状。整套设计兼顾了加工工艺性与注塑生产的实用性，所有结构特征都适配常规数控铣、电火花加工的工艺要求，冷却水路围绕型腔做了环绕式布局，保证注塑过程中模温均匀，减少塑件成型后的变形概率，顶出机构的顶针位置排布避开了灯碗的外观反光面，确保顶出痕迹不影响塑件成品的外观质量。
