尼龙66鼓式成型模具三维结构设计

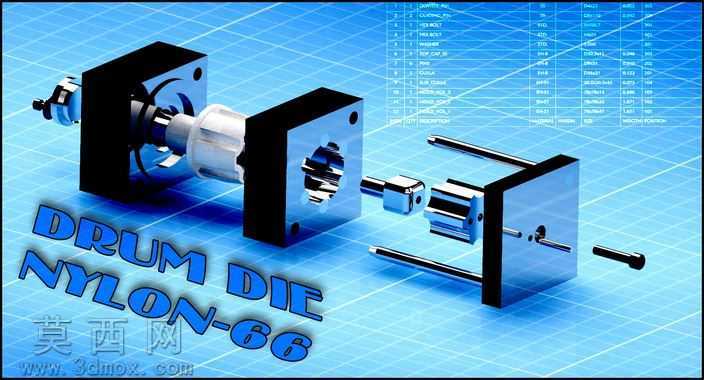

本套三维模型为尼龙66材质鼓式零件的成型加工模具，建模阶段采用自顶向下的设计思路，先完成鼓式成型件的产品结构建模，基于产品的外形轮廓、尺寸公差与成型收缩率参数，反向推导模具各组件的配合尺寸，确保合模后型腔尺寸匹配尼龙66材料0.8%-1.5%的成型收缩特性，避免成型后零件尺寸超差。模型完整还原了模具的模架、型腔镶块、导向组件、定位销、紧固螺栓、出料顶杆等全部结构，各零件间的配合关系完全按照实际模具装配逻辑搭建，导向柱与导套的配合间隙、镶块与模架的定位公差都在建模时做了参数化约束，可直接用于工程图导出与实际加工参考。材质渲染阶段针对不同模具零件做了区分设置，模架与结构件采用抛光合金钢材质，还原金属表面的高光反射与机加工纹理，型腔接触尼龙原料的部位做了镜面抛光质感的渲染，紧固螺栓、导向杆等标准件采用发黑处理的金属材质，不同材质的粗糙度、反光度参数都经过调试，渲染效果贴近真实工业模具的视觉表现。结构设计上，该模具采用分体式镶块结构，将鼓式零件的复杂成型面拆分到独立镶块上，降低整体模架的加工难度，同时方便后续磨损后的镶块更换；导向组件采用双侧平行导柱设计，合模过程中保证上下模的同轴度，避免型腔错位导致的零件飞边问题；顶出机构采用均匀分布的顶杆设计，开模后可平稳将成型后的尼龙66鼓式零件从型腔中顶出，避免顶出力不均导致的零件变形。设计过程中充分考虑了尼龙66材料的注塑成型特性，在型腔对应位置预留了排气间隙，避免注塑过程中困气导致的零件缺料、烧焦问题，同时在进料口位置做了流道优化，保证熔融尼龙材料可以快速均匀填充整个型腔，减少成型周期内的材料内应力，提升成型零件的结构强度与尺寸稳定性。整套模型的结构逻辑严谨，各组件无干涉问题，可作为同类鼓式尼龙零件模具设计的参考模板，也可用于模具结构教学、装配演示等场景。
