多腔阵列式曲面纹理注塑模具设计

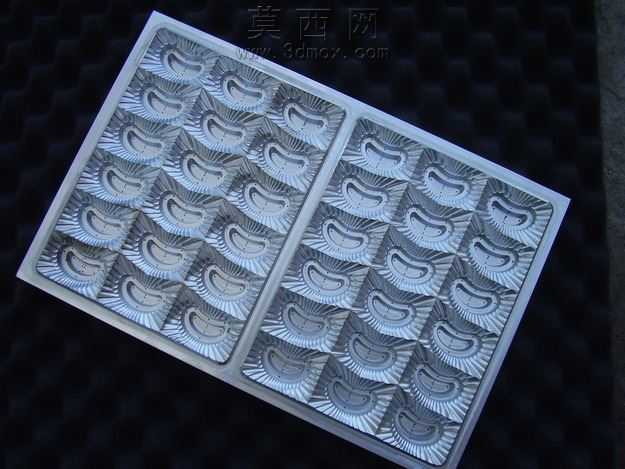

本套模具采用一模多腔的阵列式布局设计，整体分为左右两个成型区域，单区域内排布18个成型型腔，合计36腔，可在单次注塑循环中完成36件同规格带曲面纹理塑件的成型生产，大幅提升批量生产效率。建模阶段首先完成单个带特殊曲面纹理塑件的结构逆向推导，通过曲面放样、纹理阵列、布尔运算等操作构建出单个型腔的成型面，再基于模架尺寸完成型腔的矩形阵列排布，保证各型腔之间的间距均匀，兼顾注塑时的熔料流动均衡性与模具冷却水路的排布空间。模具成型面的纹理细节通过参数化阵列生成，每一处放射状纹理的深度、弧度均保持一致，避免出现成型后塑件纹理深浅不一的问题，同时在型腔边缘设计了合理的脱模斜度，减少塑件顶出时的粘模风险。结构设计上，两个成型区域之间预留了撬模槽与流道排布空间，主流道采用偏心式设计适配多腔布局，分流道采用梯形截面保证熔料输送效率，浇口选用侧浇口形式，便于后续浇口凝料的切除，减少塑件后处理工作量。材质设定方面，模架部分选用标准模架钢材材质，成型型腔部分赋予镜面抛光的模具钢材质，渲染时通过金属反光效果突出成型面的纹理细节与加工精度，整体模型完整还原了多腔注塑模具的核心结构，可直接用于模具结构教学、生产方案参考等场景，设计过程中充分考虑了注塑生产的实际需求，在保证成型精度的前提下最大化模具的生产效率，降低单件塑件的生产成本。
