23HS630B双轴步进电机Nema23结构设计

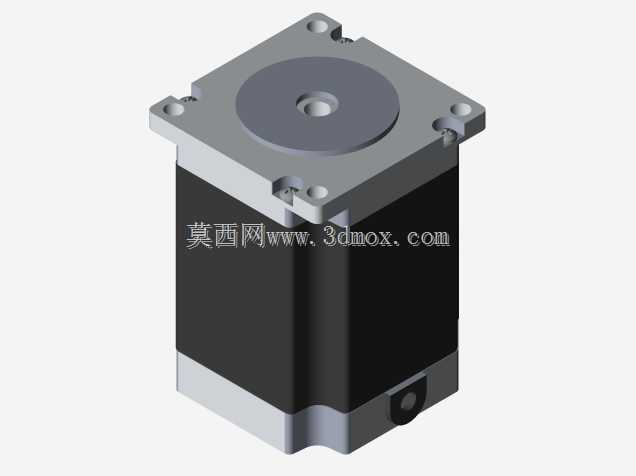

　　在非标自动化设备的传动选型环节里，Nema23规格的步进电机一直是中小负载工位的核心执行部件，这款23HS630B双轴结构的步进电机，适配的场景覆盖了3D打印设备的Z轴进给、小型数控雕刻机的XY轴传动、皮带输送线的辊筒驱动、自动点胶机的位移滑台动力输出等多个常见工业工位，相比单轴输出的同规格电机，双轴的结构设计可以在电机尾端额外加装编码器、手轮或者制动模块，不用额外占用安装空间拓展功能，给整机的结构布局留出了更多调整余地。从实际使用的角度看，这款电机的机身采用方形安装法兰设计，安装孔位完全遵循Nema23的标准尺寸规范，安装边距、轴伸长度、轴径公差都符合通用配套件的适配要求，不管是搭配同步轮、联轴器还是行星减速箱，

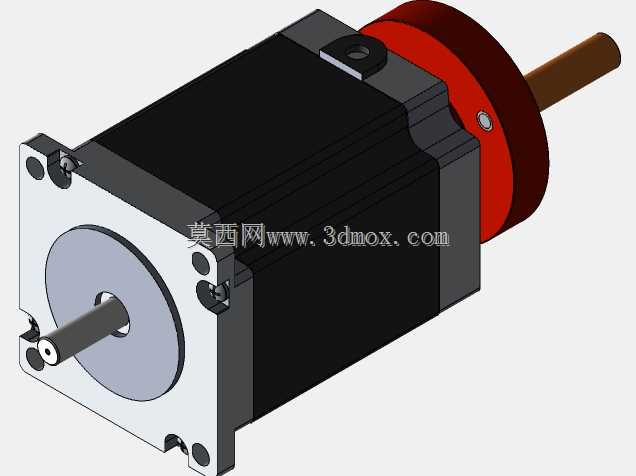

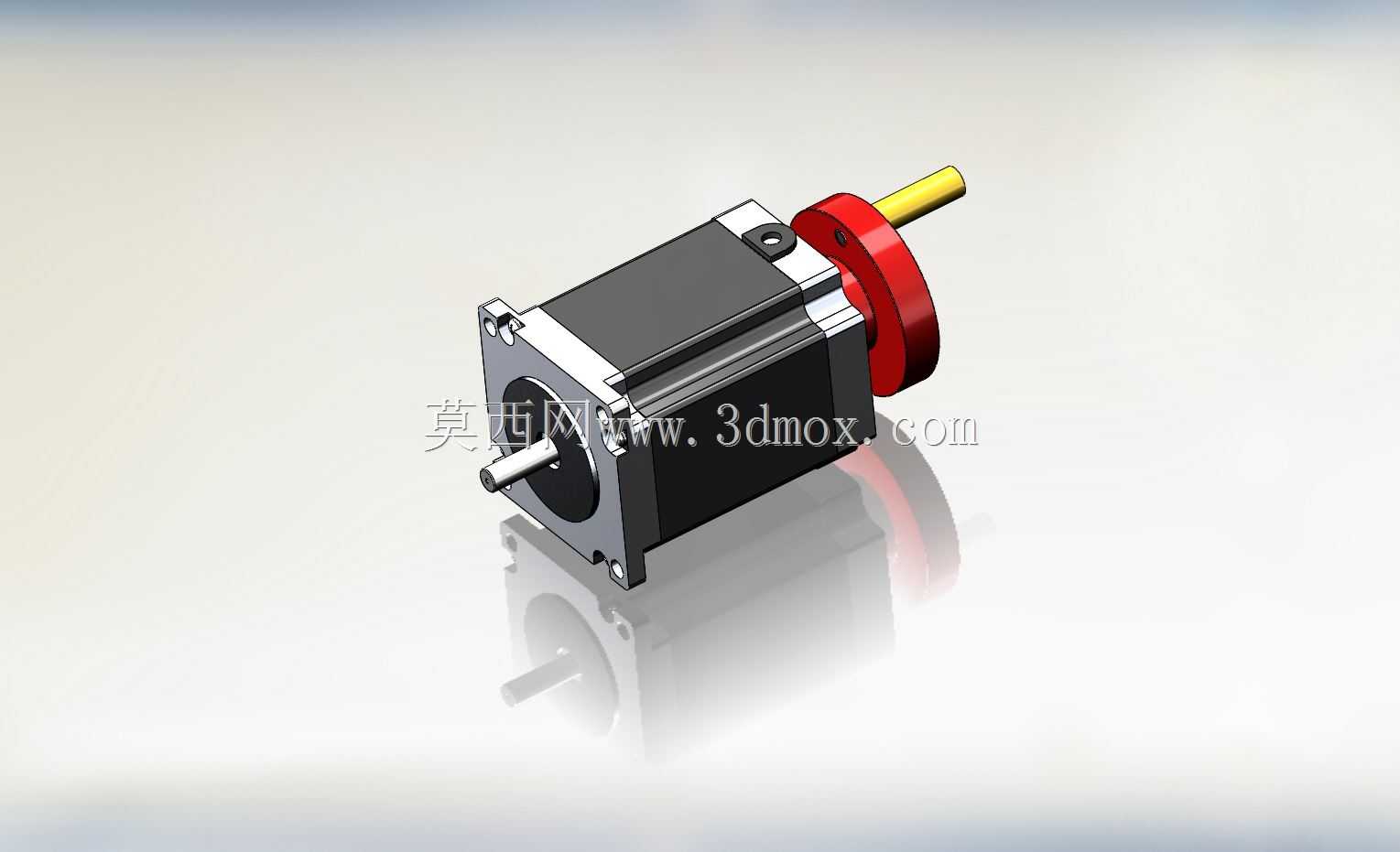

　　都不需要额外做转接件加工，能直接匹配市面上绝大多数的标准传动配件，减少设计阶段的非标件加工量。设计这款电机的三维模型时，首先要还原的就是实际安装的边界尺寸，机身的方形外壳四个角的安装沉孔深度、孔位中心距要严格对应标准参数，避免选型装配时出现安装干涉；前端的红色端盖是双轴结构的特征部分，前轴伸的台阶尺寸、键槽宽度要和通用联轴器的夹持范围匹配，尾轴的伸出长度要控制在合理范围，既保证可以外接功能附件，又不会因为轴伸过长带来运行时的径向跳动问题。电机外壳的散热筋结构做了简化还原，实际生产中这些散热筋是用来提升电机长时间运行的散热效率，建模时保留了筋位的凸起轮廓，既保证模型外观和实物一致，也不会因为过多细碎特征影响装配时的运算效率。

　　输出轴的轴端做了倒角处理，和实物的装配导向特征一致，方便现场安装时快速穿入联轴器或者带轮的内孔，不会因为锐边刮伤配件内孔影响装配精度。从功能特性上看，这款步进电机的保持扭矩适配0.9-1.2Nm区间的负载需求，在低速运行时的扭矩输出平稳，没有明显的共振区间，搭配对应的步进驱动器使用时，可以实现0.9度或者1.8度的步距角细分，满足普通传动工位的定位精度要求。双轴的设计也让这款电机可以同时驱动两个对称布置的传动机构，比如在小型翻盖机构的工位上，电机两端的输出轴可以分别连接两侧的摆臂，不用额外设计传动轴来传递动力，直接简化了整个机构的传动链，减少了传动环节的间隙累积，提升机构的运行精度。建模过程中对电机的出线口位置也做了准确还原，

　　出线口位于机身侧面的接线端位置，实际布线时可以根据设备的走线方向调整接线座的朝向，模型里预留了接线端的安装空间，方便设计整机布线时规划线缆的走向，避免线缆和周围的结构件产生摩擦干涉。另外电机前端盖和机身的配合止口尺寸也做了精准还原，这个止口是保证电机输出轴和安装板垂直度的关键配合面，实际加工安装板时，对应的止口孔公差要按照H7的精度加工，才能保证电机安装后轴的径向跳动控制在允许范围内，不会出现运行时的异响或者轴磨损问题。很多结构工程师在选型这类步进电机时，容易忽略尾轴的负载限制，这款电机的尾轴主要用来搭载轻负载的附件，不能用来传递大扭矩的动力输出，建模时也在尾轴的尺寸上做了对应区分，尾轴的轴径比前轴稍小，直观体现出前后轴的负载能力差异，避免选型时出现误用。在装配场景的应用里，这款电机的三维模型可以直接导入到整机的装配体中，用来做干涉检查、安装空间校核，也可以用来生成工程图的安装示意图，指导生产现场的装配作业。模型的外观细节还原度足够，在做设备方案演示时，也能直观展示电机的安装位置和整体布局，不用额外做外观修饰。从实际运维的角度看，这款电机的方形机身设计方便在安装时调整固定角度，四个安装孔的沉头结构可以使用内六角螺丝从正面直接固定，安装和后期拆卸维护都比较方便，不需要在安装板背面预留拧螺丝的操作空间，对紧凑结构的设备设计非常友好。
