高精度可调式轴类工件专用夹紧工装

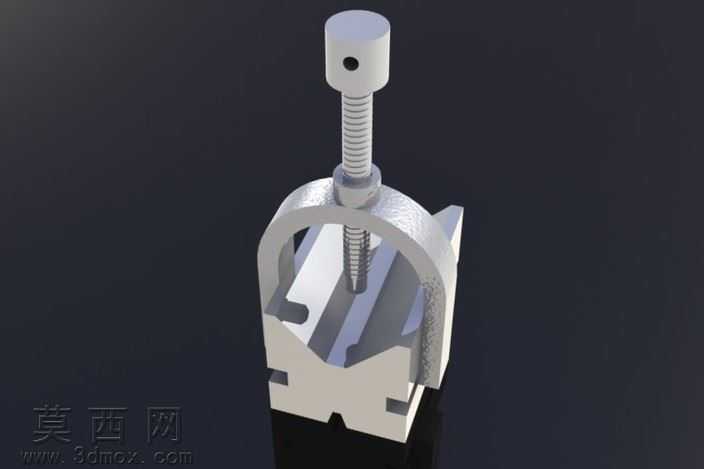

本模型为高精度可调式轴类工件夹紧工装，建模过程严格遵循机械加工工装的实际设计逻辑，首先完成整体装配基准的定位，以工装底部的V型定位座作为核心承载基准，建模时优先绘制V型定位面的轮廓，确保其夹角角度、支撑面平面度符合轴类工件装夹的定位精度要求，避免装夹过程中出现工件轴线偏移的问题。随后构建C型夹紧架结构，建模时对架体的受力薄弱位置做了加厚处理，模拟实际工装的铸钢材质力学特性，保证夹紧作业时架体不会出现形变影响装夹精度。顶部的螺旋施压结构建模时，细化了螺杆的梯形螺纹特征，还原了手动旋拧施压的传动逻辑，旋钮部分做了防滑纹理处理，匹配实际操作时的施力需求，同时在螺杆与压块的连接位置设计了万向转动结构，保证压块可以自适应贴合不同直径轴类工件的外圆表面，避免局部压伤工件表面。两套夹紧工装可配合使用，适配不同长度的轴类工件装夹需求，建模时统一了两套工装的安装基准，可直接固定在机床工作台或者划线平台上使用。材质设置上，将工装主体设置为调质45号钢材质，压块接触位置设置为铜质软材质，渲染时还原了金属件的哑光磨砂质感，施压螺杆部分做了发黑处理的材质效果，清晰区分不同功能部件。设计思路上围绕高精度装夹需求展开，通过可调式的螺旋施压结构适配一定直径范围内的轴类工件，无需更换压块即可完成不同规格工件的快速装夹，V型定位座的设计保证了工件的同轴度定位精度，满足机加工、划线、检测等多场景下的轴类工件装夹使用需求，整体结构无冗余设计，所有活动部件的运动行程都做了限位约束，符合实际工装的操作逻辑，装配关系完整无干涉，可直接用于工装结构参考、装配教学演示等场景。
