螺旋交错式彩色曲面结构创意造型设计

　　做了十几年机械结构设计，第一次看到这个螺旋交错曲面结构的时候，最先想到的是流体输送领域的无轴螺旋推送构件，这类结构在高粘度物料输送、餐厨垃圾处理、粘稠化工原料转运场景里的适配性，比传统有轴螺旋高不少——毕竟交错的曲面叶片不会像连续螺旋那样容易被纤维状、团块状物料缠绕卡滞。

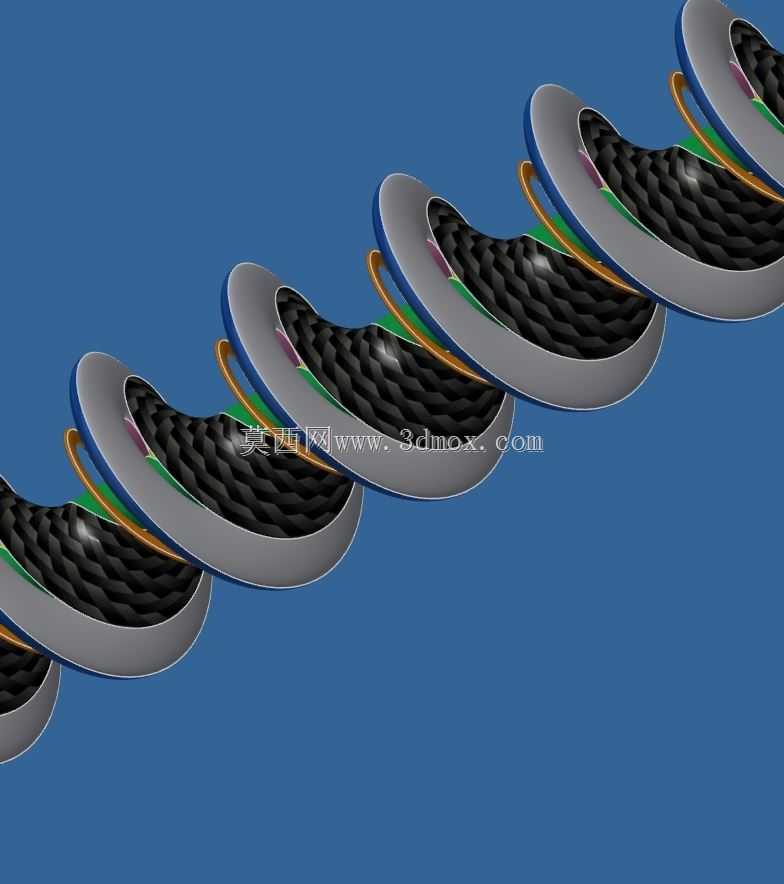

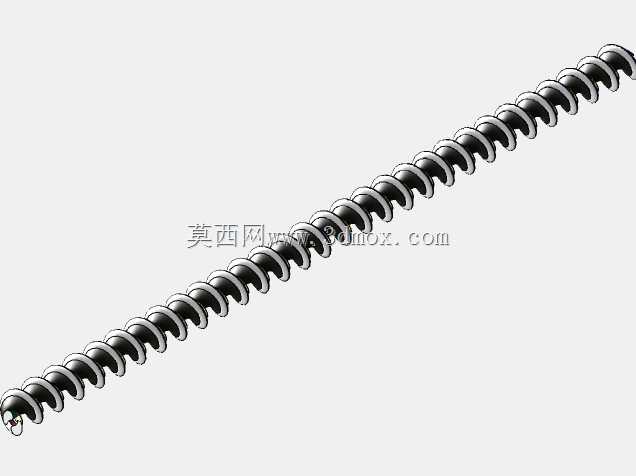

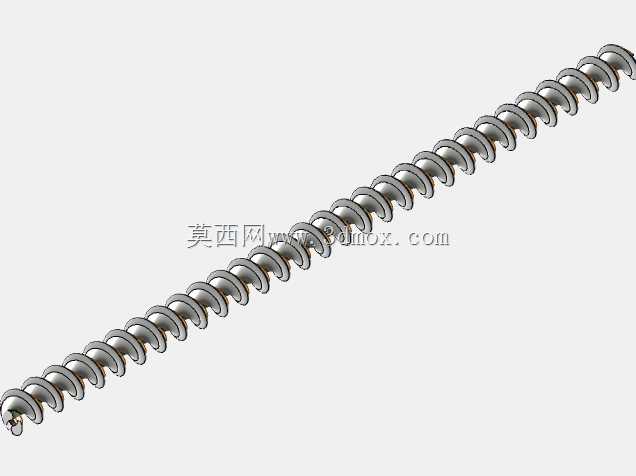

　　从结构本身来看，这套曲面构件采用多组不同曲率的螺旋叶片错位排布，相邻叶片之间预留了均匀的物料通过间隙，叶片边缘做了圆滑过渡处理，没有尖锐的应力集中棱角，这点在做三维建模的时候需要特别注意，曲面缝合的时候公差要控制在0.02mm以内，不然导入工程软件做受力分析的时候容易出现破面。叶片的型线不是等螺距设计，从进料端到出料端螺距逐渐收窄，这种变螺距设计的好处是物料在推送过程中会被逐步挤压，既能提升输送效率，也能在部分需要脱水、压实的工况里实现初步的物料预处理。

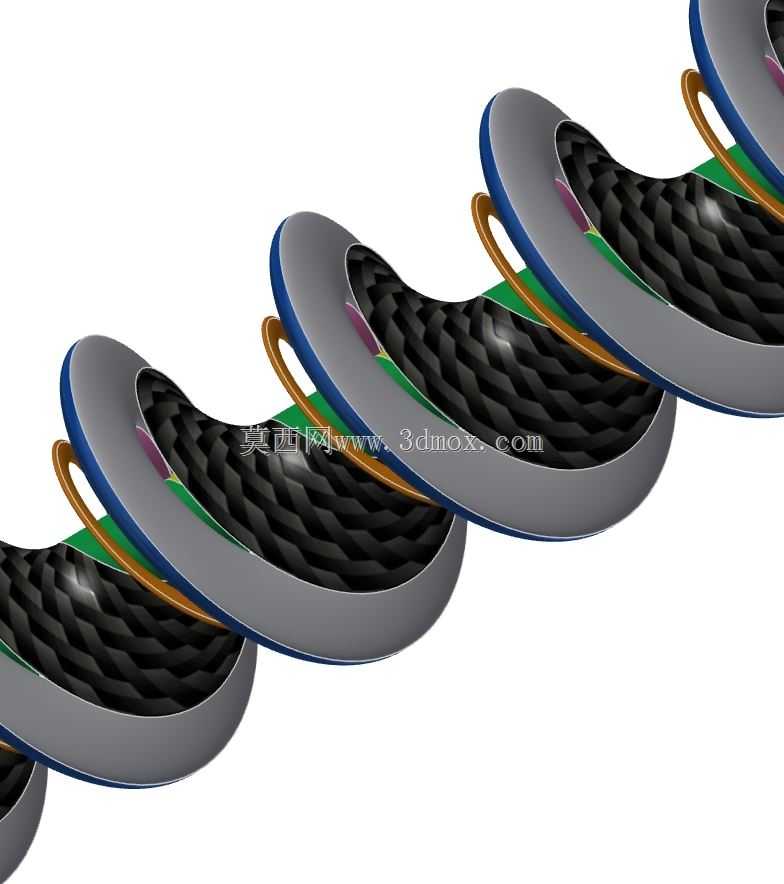

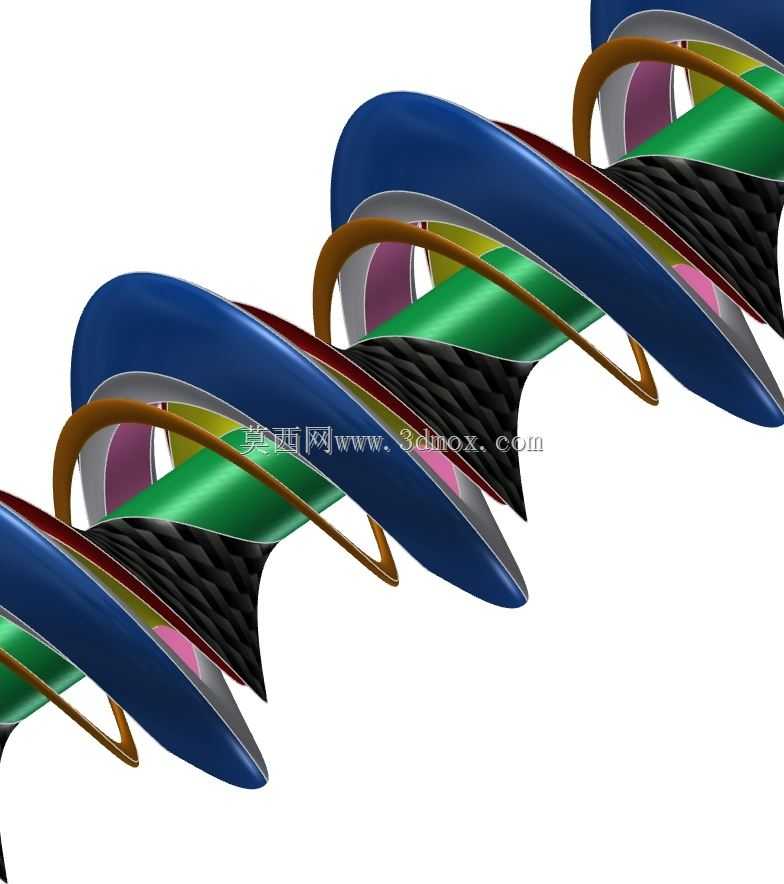

　　之前给南方一家环保设备厂做餐厨垃圾输送螺旋的改型时，就参考过类似的交错曲面思路，当时传统的连续螺旋在处理混有塑料袋、骨头碎块的餐厨垃圾时，平均每运行8小时就需要停机清理缠绕的杂物，换成这种交错分段的曲面叶片后，连续运行72小时都没有出现卡滞问题，设备运维成本直接降了六成。这套结构的叶片表面做了不同色彩的分区处理，实际工业应用里不同颜色可以对应不同的耐磨涂层区域，比如接触物料的工作面用高铬合金耐磨涂层，非工作面用普通碳钢做防腐处理，色彩区分能方便车间装配的时候快速识别安装方向，避免装反导致的输送方向错误。

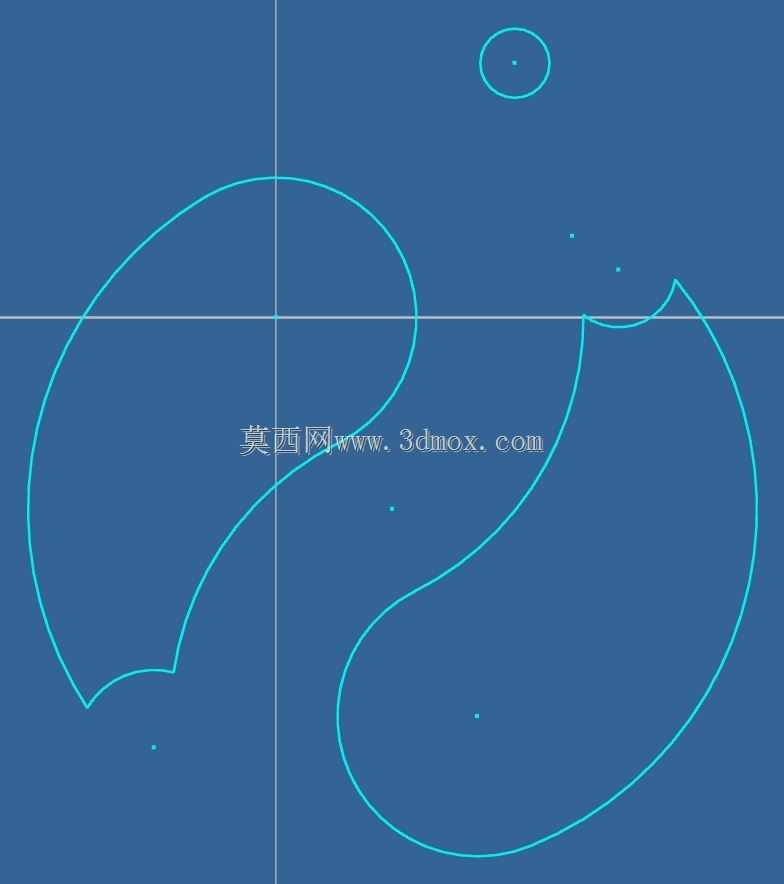

　　从安装边界来看，这类螺旋构件的外接圆柱面直径要和输送筒体内径保持1.5-2mm的单边间隙，间隙太小容易因为叶片加工形变出现刮筒问题，间隙太大则会导致物料残留过多，输送效率下降。建模的时候要先确定核心的中心轴线，所有螺旋曲面的扫掠路径都要围绕这条轴线做参数化关联，后续如果需要调整输送量，只需要修改螺距、叶片宽度这几个参数就能快速生成新的结构，不用重新绘制整个曲面。

　　结构的支撑端设计在螺旋段的两侧，采用悬臂式支撑的话，螺旋段的长度不能超过直径的6倍，不然运行时的径向跳动会超过允许范围，要是输送距离更长，就需要在中间加设中间支撑轴承，不过中间支撑的位置要避开物料流道的核心区域，不然容易造成物料堆积卡滞。叶片的厚度根据输送物料的磨琢性来选，输送普通颗粒物料用6mm厚的板材成型就足够，输送磨琢性强的矿浆、渣土类物料的话，厚度要加到10-12mm，而且叶片边缘要做堆焊耐磨处理。

　　很多刚入行的建模工程师做这类螺旋曲面的时候，容易犯的错误是直接用等螺距螺旋线扫掠，忽略了实际工况里物料的压缩比需求，还有就是叶片和中心轴的连接位置没有做圆角过渡，导致焊接的时候应力集中，运行一段时间就会出现叶片开焊断裂的问题。这套交错结构的优势还在于，单组叶片损坏的时候可以单独更换，不用像传统连续螺旋那样整根更换，后期维护的配件成本能降不少。

　　另外这种流线型的曲面结构，除了物料输送领域，在静态混合器的内部构件设计里也有很高的参考价值，多组交错的螺旋曲面能让流经的流体不断被分割、转向、混合，混合效率比传统的挡板式混合器高30%以上，而且压力损失更小，适合在化工、水处理的药剂混合环节使用。建模的时候要注意相邻叶片的相位角差控制在120度，这样流体经过的时候能形成稳定的湍流状态，不会出现偏流、短路的问题。

　　从加工工艺角度来说，这类曲面叶片不能用传统的钢板缠绕成型，需要用五轴加工中心或者模压成型的方式制作，建模的时候要提前预留好加工余量，尤其是曲面的配合面，余量控制在0.5mm以内方便后期打磨抛光。如果是用于食品、医药行业的输送场景，叶片的表面粗糙度要达到Ra0.8以下，避免物料残留滋生细菌，而且所有连接位置都要做无缝焊接处理，不能有卫生死角。
