射频手柄刚性PETG双支撑固定结构

　　在医美射频设备、工业射频检测终端这类手持作业设备的日常使用场景里，操作人员往往需要单手握持设备完成数小时的连续操作，手柄本身的线缆接驳处长期受弯折应力，加上不同操作者握持手势的差异，很容易出现手柄接驳位松脱、线缆外皮破损、操作时手柄晃动偏移的问题，这类故障不仅会打断作业流程，还可能因为射频输出端的位置偏差影响作业精度，甚至带来设备漏电的安全隐患。这款双支撑结构正是针对这类手持射频设备的使用痛点设计，采用刚性PETG材料适配3D打印工艺制作，不需要复杂的机加工工序，小批量试制或者现场改装都能快速完成制作，不需要开模就能快速适配不同批次的手柄尺寸。

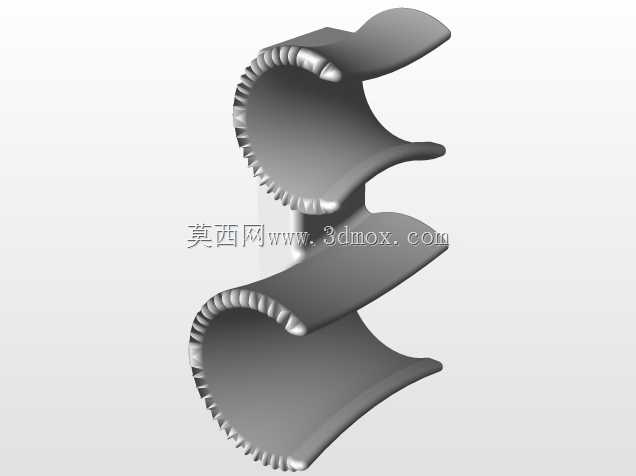

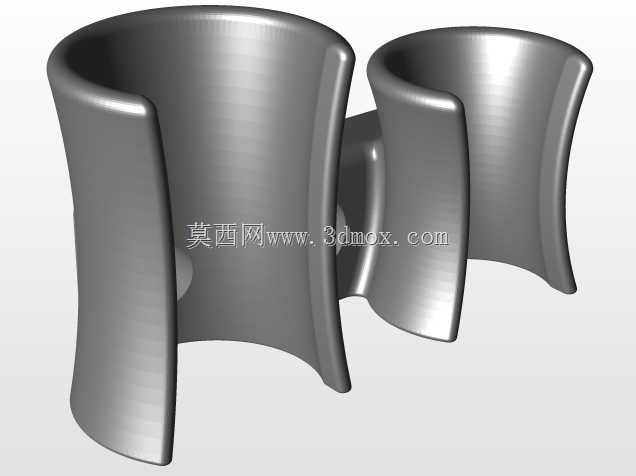

　　从结构设计逻辑来看，整个支撑采用分体式双点位承托思路，两个支撑位分别对应射频手柄的中部握持区和尾部线缆接驳区，中部支撑的弧形贴合面完全匹配手柄外壳的锥度轮廓，接触位置做了0.2mm的微余量设计，既可以保证手柄卡入后不会出现径向转动，又不会因为过盈量太大刮伤手柄的塑料外壳；尾部的支撑位专门做了内凹的线缆避让槽，槽口边缘做了R1.5的圆角过渡，避免线缆在摆动时被支撑边缘割伤绝缘层，两个支撑位之间通过一体化的连接筋形成刚性整体，不需要额外的紧固件就能完成和安装基座的固定。

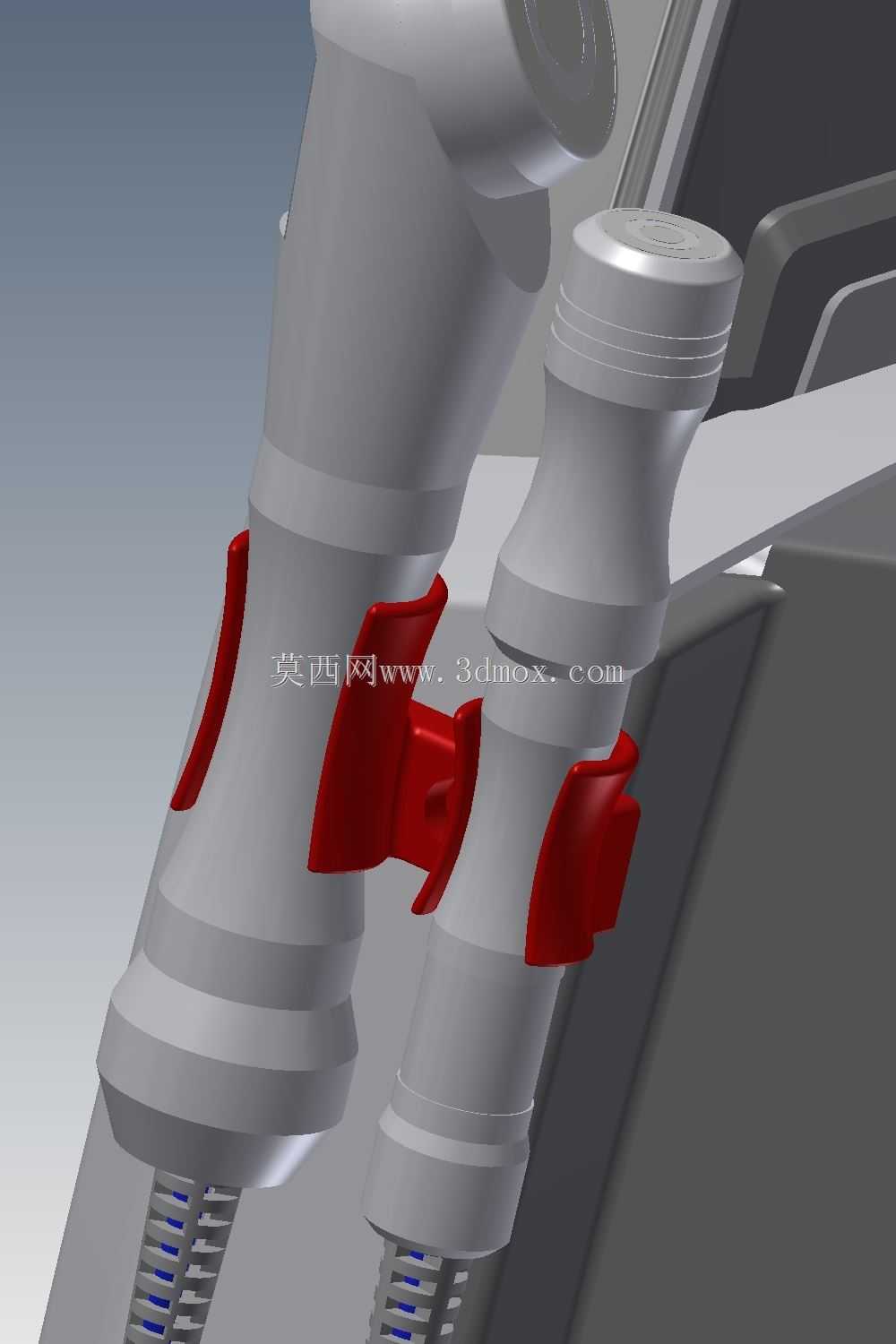

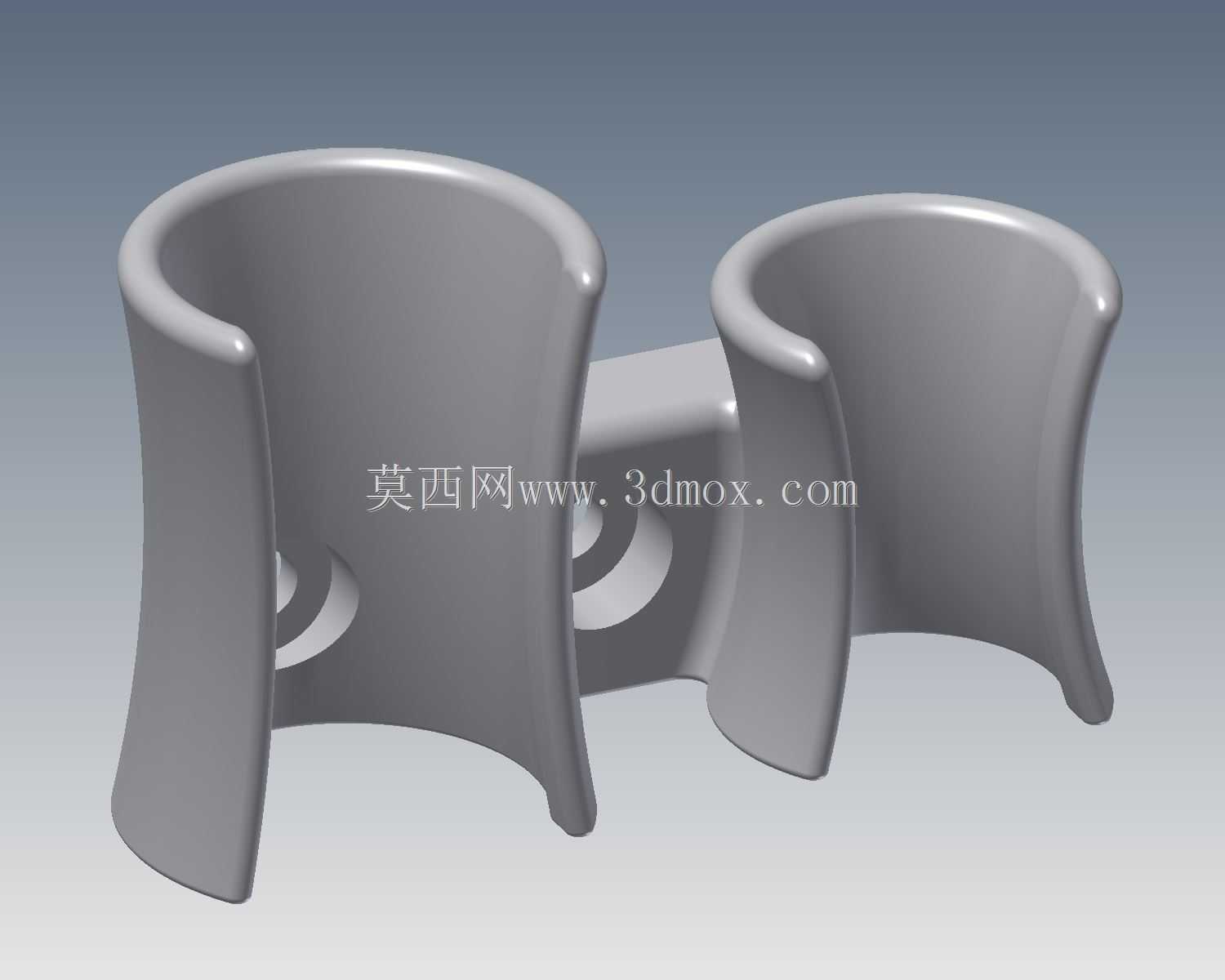

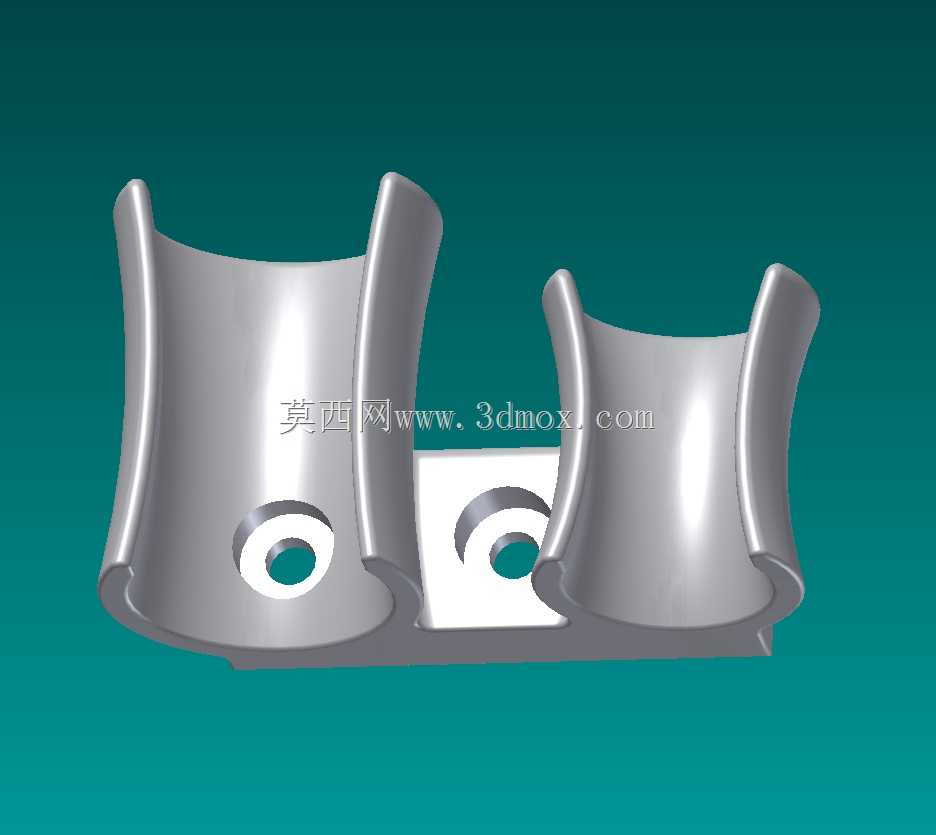

　　考虑到实际安装场景的边界限制，整个支撑结构的最大外轮廓宽度控制在82mm，安装孔位采用通用的M4沉头孔设计，孔距设置为60mm，能够直接适配市面上多数射频设备操作支架的标准安装位，不需要对原有支架做二次打孔改装。支撑的壁厚设置为2.5mm，在PETG材料的刚性支撑下，既可以承受单只手柄1.2kg的垂直载荷，长期使用不会出现形变下垂，又不会因为壁厚过大导致3D打印时出现内部缩孔、层间结合力不足的问题。支撑侧面的红色卡扣结构采用和主体一体化的悬臂卡扣设计，卡扣的悬臂厚度设置为1.8mm，拆卸时只需要轻按卡扣尾部就能解锁手柄，不需要额外工具，日常设备维护、手柄消毒时可以快速取放，卡扣的卡合量设置为1.2mm，既可以保证正常操作时手柄不会从支撑中脱出，又不会因为卡合量太大导致拆卸困难。

　　在实际使用场景中，这款双支撑结构可以直接安装在设备操作台车的侧面、工作台边缘或者立式操作支架上，操作人员临时放置手柄时不需要刻意对准位置，顺着支撑的导向斜面就能把手柄卡入到位，相比传统的单点位挂钩式支撑，双点位承托可以让手柄始终保持固定的朝向，操作人员再次取用时不需要调整握持角度就能直接对准作业位置，能够有效减少连续作业时的无效动作。针对3D打印的工艺特性，整个结构的所有面都做了不小于1度的拔模斜度，没有封闭的空腔结构，打印时不需要添加大量支撑，打印完成后只需要简单去除底部的 raft 支撑就能直接使用，不需要后续的打磨、攻丝等后处理工序，即使是桌面级FDM打印机也能打印出满足使用强度的成品。结构上没有尖锐的外角，所有外露的边缘都做了圆角处理，避免操作人员在取放设备时被棱角划伤，适配医疗场景、工业检测场景的安全使用要求。支撑和手柄接触的位置没有设置多余的凸起结构，不会遮挡手柄上的操作按键或者状态指示灯，手柄放置在支撑上时依然可以正常观察设备状态、按动侧面的功能按键，不需要取下手柄就能完成参数调整等操作。
