特拉布里科电视台专用遥控设备结构设计

　　这款手持遥控终端的结构设计，完全围绕广电场景下的演播室设备操控需求展开，区别于普通家用电视遥控器，它的按键布局、握持弧度、信号发射角度都经过了演播室实际使用场景的反复校准。在日常使用中，演播室导播、技术运维人员需要在工位、设备机柜旁、演播区侧方多个位置快速完成频道切换、信号源调度、设备参数微调操作，因此设备的握持手感做了针对性优化：整机采用长条形收腰弧度设计，侧边做了1.2mm的圆角过渡，单手握持时掌心贴合度更高，长时间持握操作不会产生硌手的压痕，整机重量控制在85g以内，即使连续2小时以上的直播时段持握操作，手腕也不会产生明显的负重感。

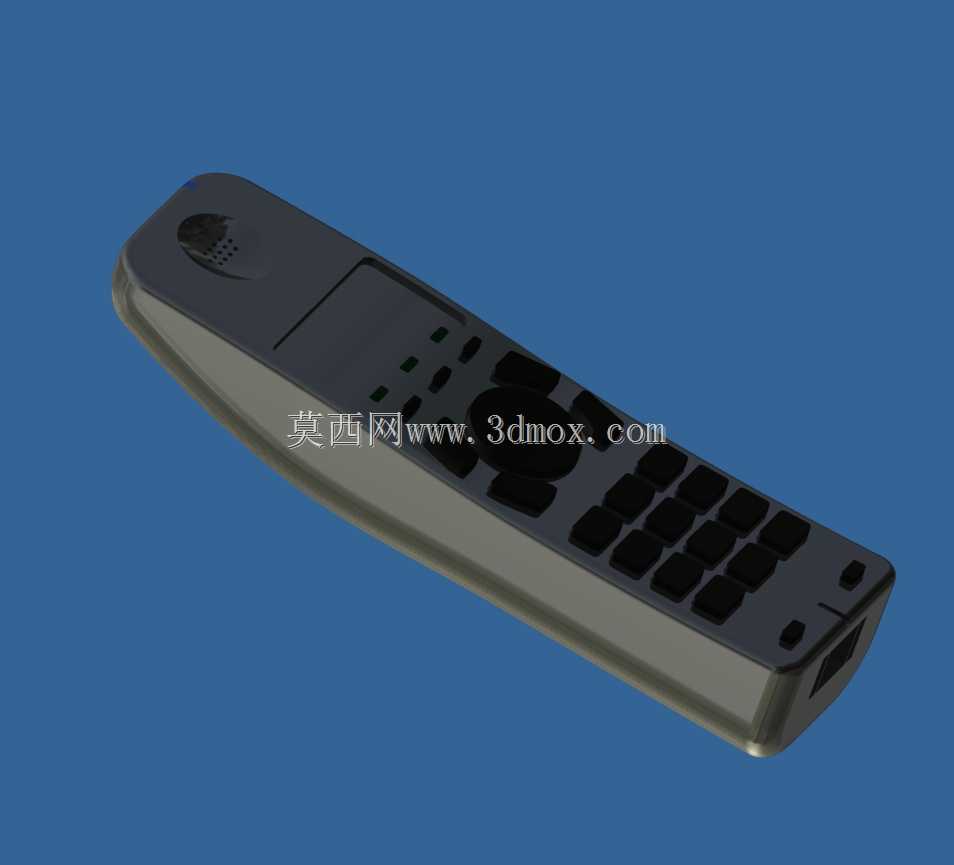

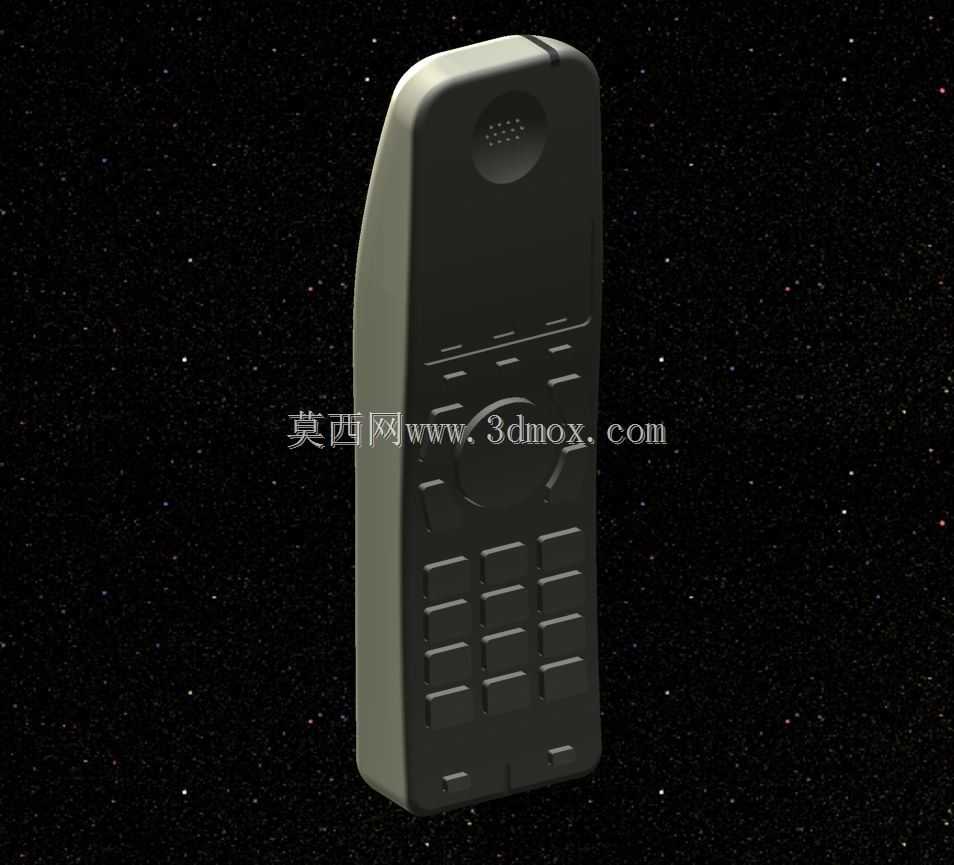

　　按键区域的布局遵循高频操作优先的原则，最上方的信号发射窗做了内凹式防护设计，避免日常放置、拿取过程中刮花红外发射透镜，发射窗的倾斜角度设置为12度，对应人员站立操作时的信号发射仰角，无需刻意抬手腕就能让信号覆盖机柜上的接收端，有效信号覆盖范围达到8米，满足中型演播室的操作距离需求。数字按键区采用下沉0.8mm的阶梯排布，每个按键的触发行程设置为1.5mm，触发压力控制在60g，盲操作时可以通过按键边缘的凸起标识快速定位常用功能键，即使演播室灯光较暗的环境下，也能准确完成按键操作，不会出现误触。功能按键区和数字按键区之间做了2mm的凸起分隔条，盲操作时可以通过触感快速区分两个功能区域，避免操作时手滑跨区误触。

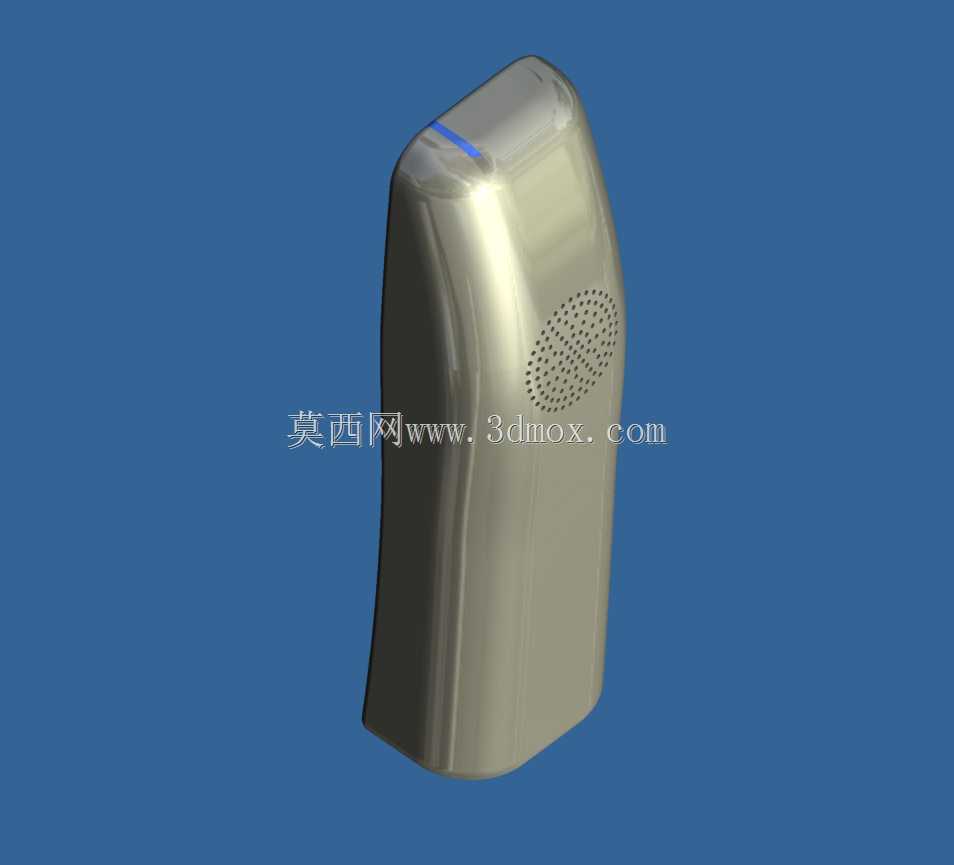

　　壳体的分模线设置在侧边中线位置，上下壳采用卡扣加两颗M1.2自攻螺丝的固定方式，螺丝隐藏在电池仓内部，外观面没有外露的螺丝孔，整体外观更整洁，同时后期拆解维护时，只需要打开电池仓盖拆下螺丝就能分离上下壳，更换按键导电胶、清理内部灰尘都很方便。电池仓采用两节7号电池的供电方案，仓盖做了卡扣式防丢设计，更换电池时不需要额外工具，指甲抠动仓盖卡扣就能打开，仓盖和壳体之间预留了0.1mm的装配间隙，长期使用不会出现仓盖松动翘起的问题。壳体表面采用细晒纹处理，摩擦系数适中，手上有少量汗渍时也不会打滑，同时细晒纹表面不容易残留指纹和划痕，日常使用中轻微的磕碰不会留下明显的痕迹。

　　设备的前端预留了信号指示灯的透光位，指示灯采用漫散射透光设计，操作按键时指示灯会同步闪烁提示信号发射状态，光线柔和不会刺眼，在演播室暗光环境下也不会因为灯光过亮干扰现场录制。整机的外形长度控制在175mm，宽度最宽处48mm，最窄处42mm，厚度22mm，放置在标准1U设备机柜的置物托盘中不会占用过多空间，也可以轻松放入工作服的上衣口袋中，人员移动位置时随身携带很方便。安装边界方面，这款遥控设备不需要额外的固定安装结构，日常放置时只需要平整的台面即可，配套的信号接收端可以直接插接在广电设备的红外接收接口上，不需要额外的布线固定，接收端的尺寸为15mm10mm5mm，插接后不会遮挡设备上的其他接口。

　　结构设计阶段还做了抗跌落验证，1.2米高度自由跌落至水泥地面时，上下壳不会出现开裂、卡扣脱开的问题，按键不会出现卡滞，信号发射功能正常，满足演播室日常使用中偶尔失手掉落的场景需求。按键的字符采用激光镭雕工艺，长期按摸不会出现字符磨损脱落的问题，即使使用频次很高的功能按键，字符清晰度也能保持五年以上。壳体材料选用ABS+PC共混材料，兼顾了ABS的加工流动性和PC的抗冲击性能，注塑成型时的收缩率控制在0.5%，成型后壳体的变形量控制在0.2mm以内，上下壳装配后的缝隙均匀，缝隙宽度控制在0.15mm以内，不会出现明显的段差。导电胶按键采用硅胶材质，邵氏硬度设置为50度，按压手感柔和，长期按压不会出现弹性失效的问题，导电触点采用碳粒印刷，接触电阻稳定，不会出现按键触发失灵的问题。
