卡扣式线缆固定支撑结构

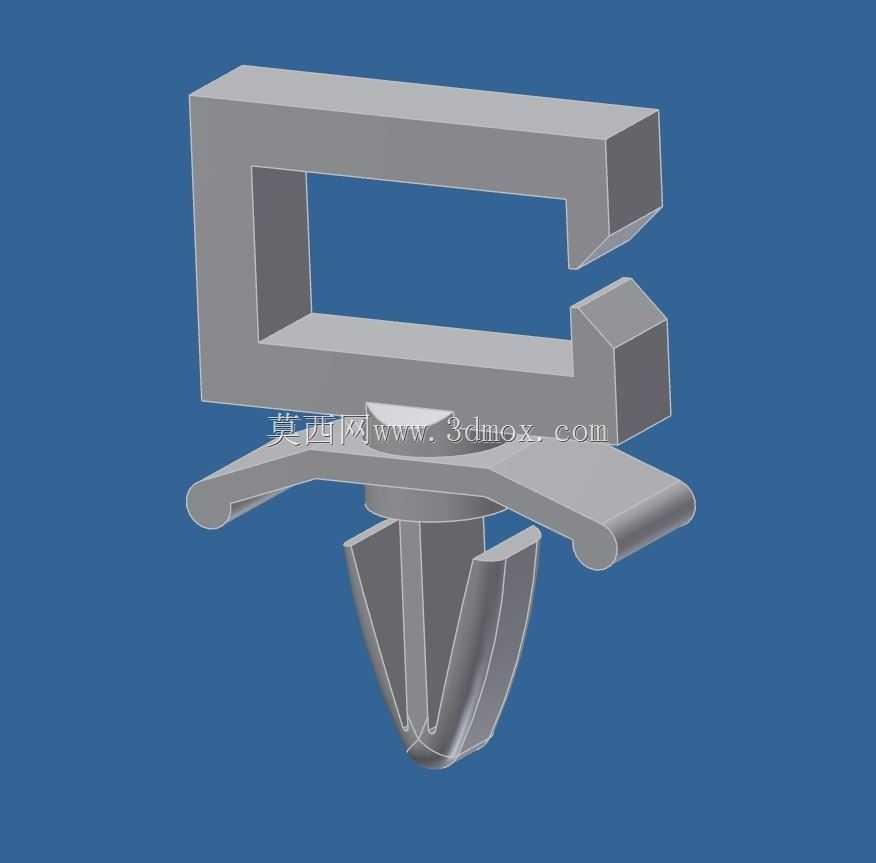

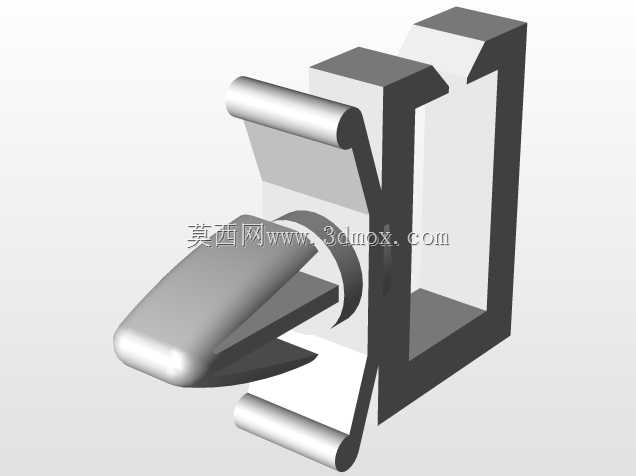

　　这类卡扣式支撑结构在设备内部布线、机柜走线、汽车线束排布场景中应用十分广泛，核心作用是将线束、线缆牢牢固定在预设的安装点位上，避免线缆在设备运行过程中出现晃动、移位、磨损表皮的问题，同时能让内部走线更加规整，减少线缆之间的缠绕干扰，降低后期维护的理线难度。从结构设计来看，上部采用C型开口夹持结构，开口处做了导向斜角处理，线缆卡入时不需要额外工具，顺着斜角施力就能将线缆压入夹持腔，C型结构的内侧弧面与线缆外圆轮廓匹配，卡入后能提供均匀的抱紧力，既不会因为夹持力过大压伤线缆绝缘层，也不会因为夹持力不足导致线缆松脱。下部采用的是倒刺式插装结构，插脚部分做了多瓣式开槽设计，插入安装板的预制孔时，插脚会受孔壁挤压向内收缩，

　　穿过孔位后插脚依靠自身材料弹性向外张开，倒刺结构卡在安装板背面，实现免工具快速安装，不需要额外搭配螺母、螺丝等紧固件，能大幅提升装配工位的作业效率。设计过程中需要重点考量几个边界参数，首先是上部C型夹持口的内径尺寸，需要匹配对应线径的线缆，通常会预留一定的尺寸公差，适配线径在标称值上下浮动的常规线缆，同时C型结构的开口宽度要小于线缆最小外径，保证卡入后不会自行脱出；其次是下部插装结构的外径，要匹配行业通用的安装板开孔尺寸，插脚的张开后的最大外径要大于安装孔直径，倒刺的倒扣角度要控制在合理范围，既保证插入时的顺畅度，又能提供足够的拉脱力，避免受线缆拉扯时整个卡扣从安装孔脱出。另外，支撑部分的立柱高度需要根据安装空间的避让需求设计，

　　要保证线缆固定后与安装板之间留有足够的间隙，避免线缆贴在金属板边被毛刺割伤绝缘层，同时两侧的翼状结构在插装到位后会贴在安装板正面，起到限位作用，控制卡扣插入的深度，也能分散卡扣对安装板的压力，避免塑料件长期受力出现应力开裂。这类支撑件通常采用具备一定韧性和弹性的工程塑料制作，能兼顾夹持的抱紧力和插装时的结构形变需求，在高低温变化的环境下也能保持足够的弹性，不会因为材料脆化导致卡扣断裂、松脱。在实际选型应用时，需要先确认固定线缆的线径范围、安装板的厚度、安装孔的直径这几个核心参数，同时要评估线缆固定后需要承受的拉扯力，选择对应拉脱强度的规格，在布线密度较高的区域，这类卡扣的排布间距也要合理设置，间距过大线缆会出现下垂晃动，

　　间距过小则会增加不必要的装配成本，通常根据线缆的粗细和设备运行时的振动幅度调整排布密度，振动较大的设备工况下可以适当加密卡扣点位，保证线缆固定的可靠性。建模过程中需要重点关注插脚部分的形变空间设计，开槽的宽度、深度要匹配材料的弹性形变极限，避免插装时形变量超过材料屈服强度导致插脚断裂，同时C型夹持部分的壁厚要均匀，避免注塑成型时出现缩痕、应力集中的问题，导向斜角的角度要兼顾卡入的顺畅度和防脱性能，角度过大卡入阻力大，角度过小则容易出现松脱。
