可折叠式U型金属柜体句柄结构设计

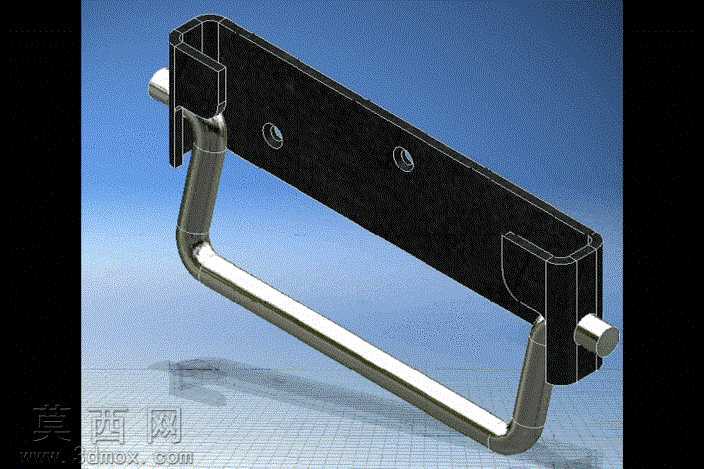

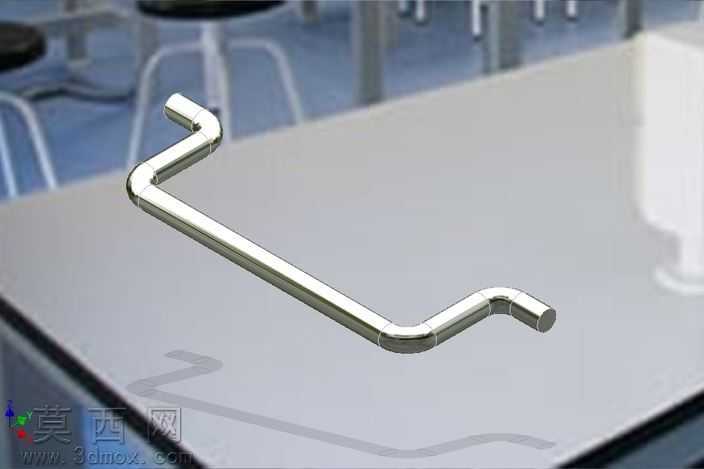

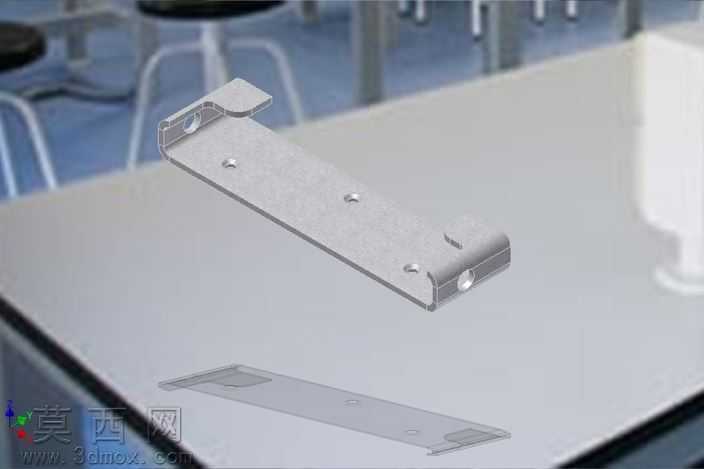

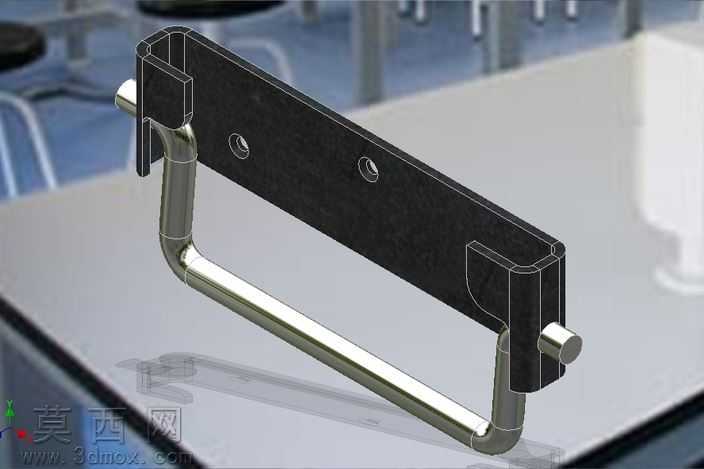

本作品为可折叠式U型柜体句柄的三维设计成果，建模阶段采用参数化特征建模思路完成全结构搭建，首先基于使用场景的人机握持需求确定U型握持段的截面尺寸与整体跨度，握持段采用圆角过渡的矩形截面设计，既保证握持时的贴合舒适度，又避免尖锐棱边带来的使用安全隐患。建模过程中优先完成两侧旋转连接支座的结构绘制，支座与安装基板采用一体化设计思路，基板上预留两个沉头安装孔位，孔位间距经过力学排布优化，可保证句柄安装后承受额定拉力时基板受力均匀，不会出现局部应力集中导致的变形问题。两侧支座上设置同轴的旋转销轴安装位，销轴与U型握持段的两端采用过盈配合设计，同时在支座内侧预留握持段的收纳限位槽，当句柄处于非使用状态时，U型握持段可绕销轴旋转贴合至安装基板表面，大幅降低突出结构带来的磕碰风险，也能减少外部空间占用。材质与渲染阶段，安装基板与连接支座采用哑光黑色硬质工程塑料材质参数，表面添加细微的磨砂纹理质感，模拟实际注塑成型后的表面效果，U型握持段采用抛光镀铬金属材质，调整反射参数与粗糙度数值，还原亮面金属的高光反射与环境映射效果，销轴部分采用不锈钢材质参数，与握持段的金属质感形成细微的视觉区分。渲染时采用蓝底渐变的展示环境，添加柔和的侧上方主光源与底部补光，清晰呈现结构的装配关系与不同部件的材质差异，同时投射柔和的地面阴影增强模型的空间立体感。结构设计上充分考虑使用耐久性，旋转连接位置预留合理的装配间隙，既保证握持段旋转顺畅无卡滞，又避免间隙过大导致的使用晃动问题，安装基板的边缘全部做圆角倒钝处理，整体结构无多余冗余特征，所有壁厚参数均匀一致，既满足注塑成型的工艺要求，也能在控制整体重量的前提下保证结构强度，适配各类柜体、设备舱门的安装使用需求。
