阿基米德螺旋线输送机构创意设计作品

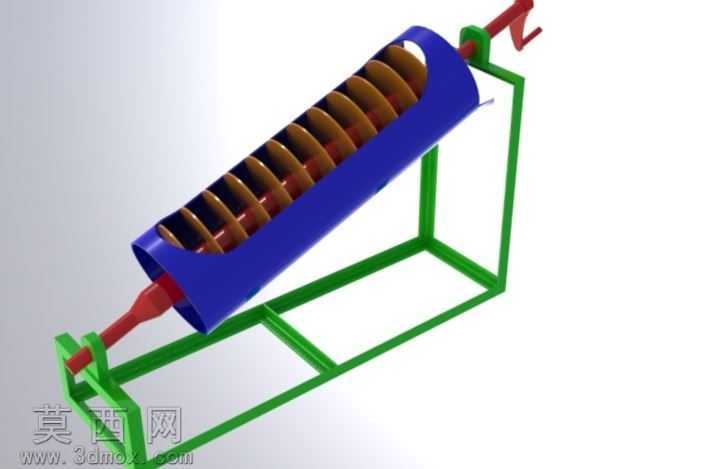

本作品以阿基米德螺旋线核心原理为设计基础，通过三维建模软件完成整套机构的全参数化设计与真实感渲染呈现。建模阶段首先对阿基米德螺旋线的核心参数进行推导设定，确定螺旋升角、导程、叶片直径等关键尺寸，以保证螺旋输送结构的运行合理性，随后通过螺旋扫描、实体拉伸、薄壁抽壳等建模命令，依次完成螺旋叶片、中心转轴、U型输送槽、支撑机架、端部连接结构的零件建模，所有零件均按照实际装配逻辑添加同轴、重合、间隙配合等装配约束，完成整体机构的虚拟装配，可直观呈现各部件的装配关系与运动逻辑。材质与渲染阶段，针对不同部件的功能属性匹配对应材质：支撑机架选用绿色喷塑金属材质，还原工业型材的哑光磨砂质感与表面细微颗粒效果；U型输送槽选用深蓝色工程塑料材质，表现出塑料壳体的半哑光质感与均匀壁厚特征；螺旋叶片与中心转轴选用红色工程塑料材质，区分不同功能部件的同时，让整体视觉层次清晰分明；渲染过程中添加柔和的环境漫反射光源与定向主光源，调整阴影柔和度与反射参数，既清晰展现螺旋叶片的连续曲面形态、输送槽的薄壁结构、机架的框架支撑结构，也避免过度反光掩盖结构细节。设计思路上，本作品在经典阿基米德螺旋输送结构的基础上做了细节优化：将传统开放式螺旋槽调整为半封闭U型槽结构，减少物料输送过程中的洒落问题；机架采用矩形管拼接的框架式结构，在保证整体支撑强度的同时减轻整体重量，端部转轴与机架的连接位置预留了转动配合间隙，可直观展现螺旋轴转动时带动物料沿槽体向前输送的运动逻辑，整体结构简洁明了，既还原了阿基米德螺旋线的经典机械应用，也融入了个人对输送结构细节的优化思考，可作为螺旋输送原理演示、机械结构教学的直观参考模型，清晰展现阿基米德螺旋线在机械领域的典型应用方式与结构特点。
