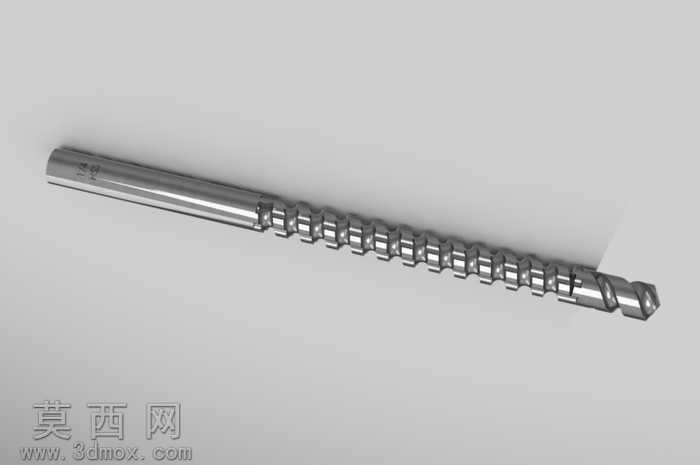

本作品为板墙钻刀具的三维参数化建模成果,建模过程依托三维设计软件完成,整体采用自顶向下的设计思路,先通过旋转凸台命令构建钻体的整体圆柱基体,确定刀具总长、柄部直径、工作段直径的核心尺寸基准,保证整体同轴度公差符合机加工刀具的设计要求。针对钻体表面的螺旋排屑槽结构,建模时采用螺旋线作为扫描路径,结合实际切削工况下的排屑需求绘制变截面扫描轮廓,通过扫描切除命令生成连续顺滑的螺旋槽结构,槽底圆角经过反复调整,避免应力集中导致刀具使用过程中出现断裂风险,同时保证切屑能够顺着螺旋槽顺畅排出,减少钻孔过程中的堵屑问题。针对钻尖部分的切削刃结构,建模时通过多基准面切割的方式构建主切削刃、横刃、副切削刃的精确角度,还原板墙钻针对墙体类材质加工的特殊刃口角度设计,保证刃口的锋利度与结构强度平衡,避免刃口过脆出现崩损。材质设置阶段,整体钻体赋予硬质合金金属材质,调整材质的反射率、粗糙度参数,还原高速钢刀具表面的精磨金属质感,渲染阶段采用工作室柔光环境,多角度展示刀具的整体结构、排屑槽走向、钻尖刃口细节,清晰呈现各部分结构的衔接关系。建模过程中对所有特征添加参数化关联,可通过修改核心直径、槽深、螺旋角参数快速生成不同规格的板墙钻模型,适配不同的钻孔加工需求,所有结构特征均经过干涉检查,不存在结构冲突问题,模型细节还原度高,可用于刀具结构展示、加工工艺模拟、装配适配验证等场景。
