户外预装式变电站外壳结构设计

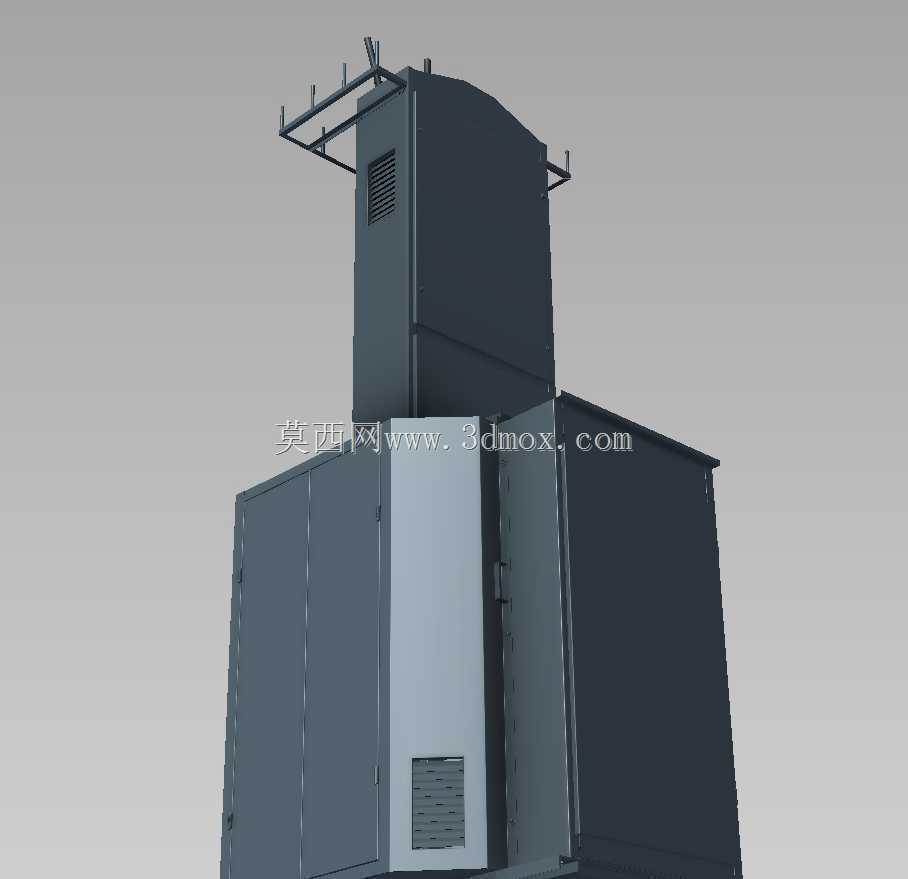

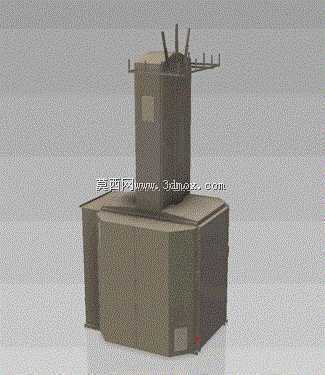

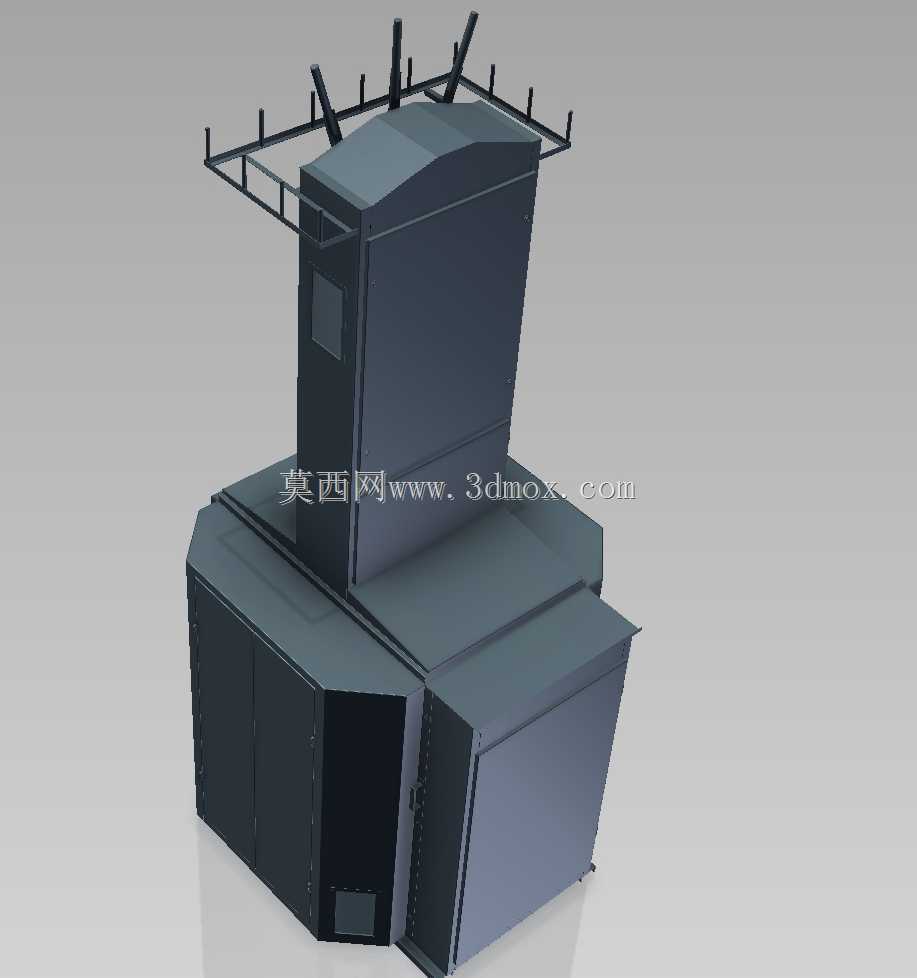

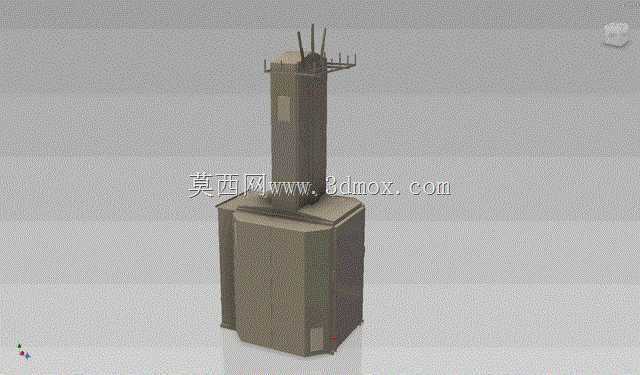

　　在城乡配电网改造、工业园区临时供电、商业综合体配套电力建设场景中，户外预装式变电站的外壳结构直接决定了内部核心变电设备的运行稳定性与服役寿命，本次设计的变电站外壳围绕户外复杂工况的防护需求展开，从结构布局到细节处理均贴合现场安装与运维的实际要求。从实际应用场景来看，这类外壳需要适配路边绿化带、厂区边角、商业建筑外围等多种安装场地，因此底部基座采用了一体化承重结构设计，基座边缘预留了与预制混凝土基础对接的安装孔位，孔位间距按照常规10kV箱变的安装规范设置，可直接适配多数现场的预埋螺栓布局，无需现场二次打孔调整，大幅压缩现场安装的工期。外壳主体采用下宽上窄的梯台型主舱加顶部立式延伸舱的组合结构，下部主舱为核心的变压器、

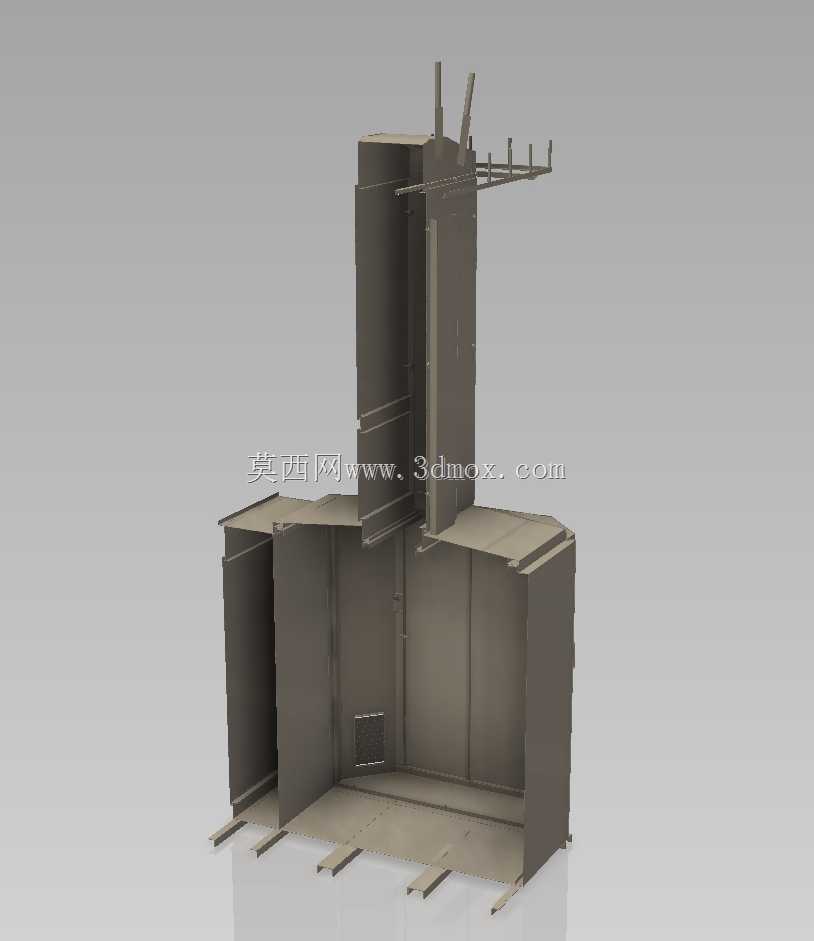

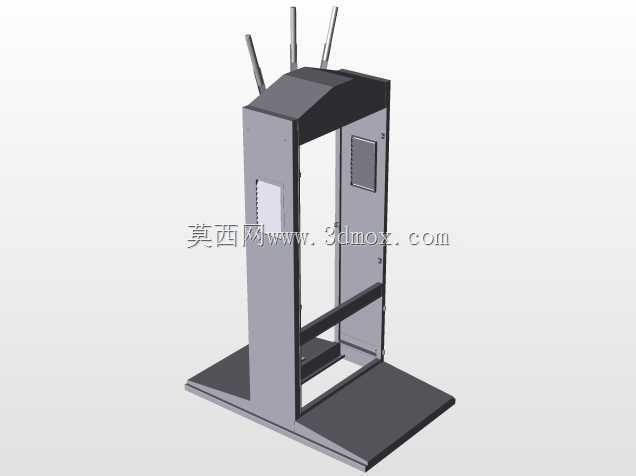

　　高低压开关柜提供安装空间，内部预留的设备安装横梁按照标准柜型的安装尺寸排布，横梁上开设的长圆形调节孔可适配不同厂家柜型的固定孔位偏差，降低设备进场安装的适配难度。顶部的立式延伸舱主要用于布置高压进线套管、避雷装置与通风散热组件，延伸舱高出主舱顶面的高度经过核算，既可以保证进线电缆的弯曲半径满足规范要求，避免电缆长期处于过度弯折状态引发绝缘层破损，也能让顶部的通风口形成自然拔风效应，配合主舱侧面开设的带防尘滤网的通风槽，在无额外强制排风设备的情况下，带走舱内设备运行产生的热量，将舱内温升控制在合理区间。设计过程中重点考虑了户外环境的防护需求，外壳的所有拼接缝均采用折弯止口加密封胶条的双重密封结构，

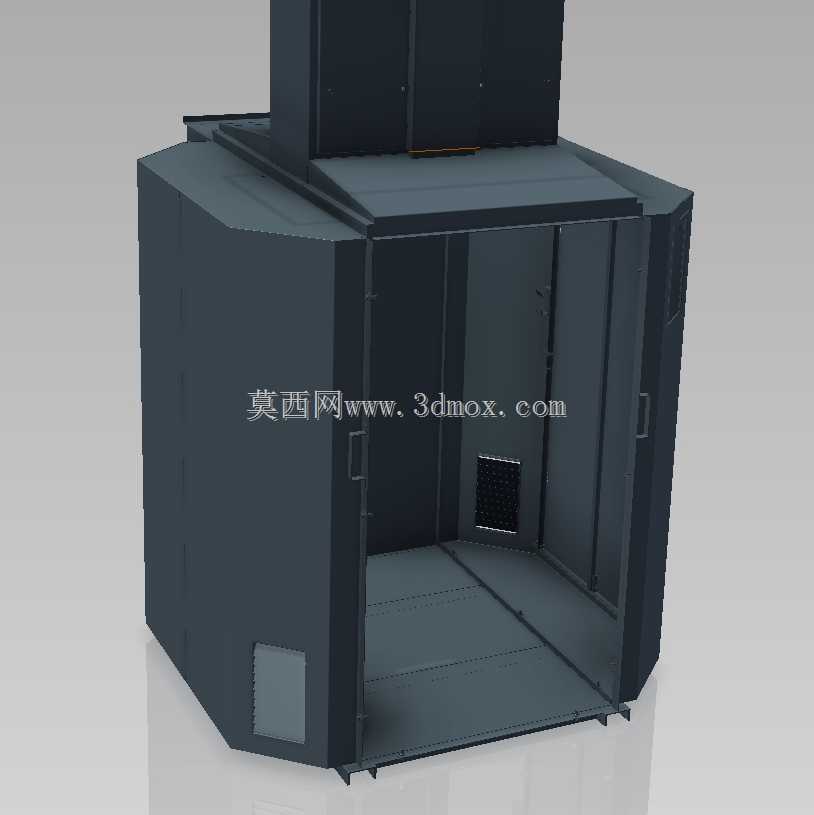

　　门板与门框的贴合处设置了三元乙丙密封胶条，可实现IP54级的防护等级，能够阻挡户外扬尘、暴雨喷淋对内部设备的侵蚀，同时外壳的边角均做了圆弧过渡处理，既可以避免运输安装过程中尖锐边角划伤施工人员，也能减少风阻，降低沿海多风地区风载荷对外壳的冲击。外壳的门板设置在主舱的正面与侧面，门板的开启角度可达120度，且预留了加装机械锁与电磁锁的安装位，可满足不同运维场景的安防要求，门板内侧预留了接地螺栓的安装位置，可直接将外壳与现场接地网可靠连接，避免外壳漏电引发的安全隐患。从安装边界来看，整个外壳的占地尺寸控制在常规小型箱变的占地范围内，主舱底部的进出线开孔按照下进下出的布线方式预留，开孔位置与内部柜型的进出线位置一一对应，

　　现场布线时可直接将电缆从基础电缆沟引入舱内，无需在外壳上额外开孔。顶部延伸舱的顶端预留了吊装孔位，孔位的承重经过核算，可满足整体带设备吊装的载荷要求，现场安装时可直接将预装完成的整套箱变一次性吊装到位，减少现场高空作业的工作量。此外，外壳表面的涂装采用户外耐候性粉末喷涂工艺，涂层厚度按照户外电力设备的涂装规范设置，可耐受长期紫外线照射、酸碱雨水腐蚀，保证10年以上的外观完整性与防锈能力，外壳侧面还预留了铭牌安装位与安全警示标识的粘贴区域，符合电力设施的现场标识规范。在结构强度校核方面，外壳的侧板与顶板均采用了折弯加强筋结构，无需额外增加内部支撑骨架即可满足顶部积雪载荷、侧面风载荷的强度要求，既控制了整体重量，也减少了内部支撑结构对设备安装空间的占用，给后期运维人员的舱内操作留出了足够的活动空间。
