KTM180毫米后方摩托车制动盘设计

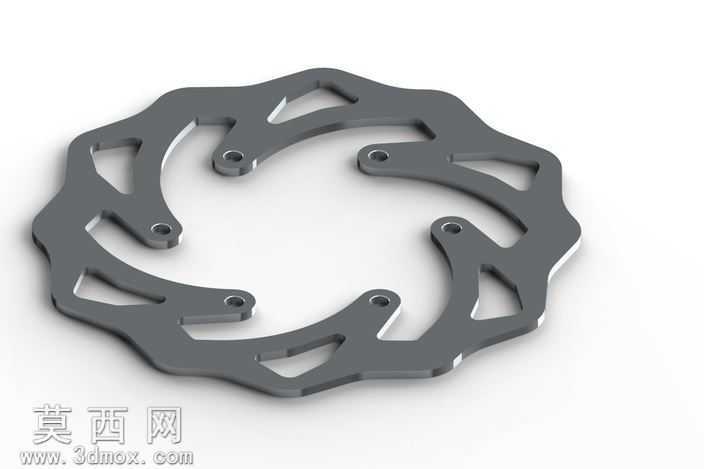

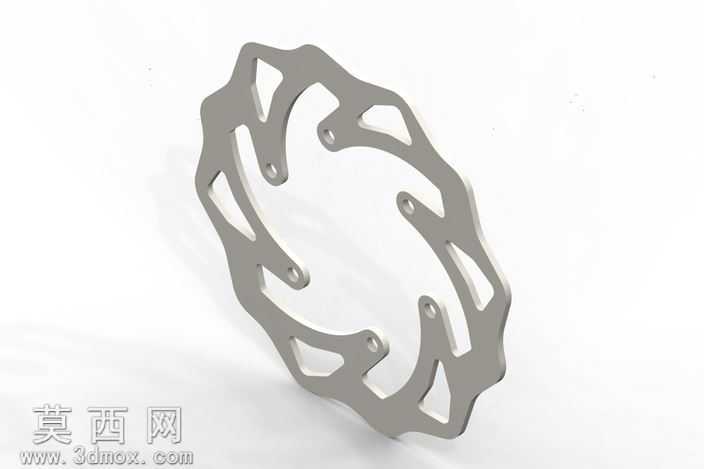

该作品为适配KTM车型的180毫米后方制动盘三维建模设计，建模阶段依托参数化设计逻辑搭建整体轮廓，首先确定180毫米的外径基准，以中心安装孔位的分布圆为定位核心，精准排布六个安装固定孔的位置与孔径，保证安装时与轮毂的匹配精度。外轮廓采用波浪形花边造型设计，区别于传统圆形制动盘，该造型在建模时通过样条曲线拟合外边缘的起伏弧度，每一处波浪的曲率都经过反复调整，既可以在制动过程中提升散热气流的通过效率，也能减少制动片与盘体的持续接触面积，降低制动热衰减的出现概率。盘体的镂空减重结构采用流线型开槽设计，建模时通过布尔运算切除多余实体，开槽的走向顺着盘体旋转方向排布，既能够有效降低盘体整体重量，减少非簧载质量，也可以在制动时刮除制动片表面磨下的粉尘，避免粉尘堆积影响制动摩擦系数。材质设置阶段，将盘体主体赋予高碳合金钢材质属性，调整金属材质的粗糙度、反射率参数，模拟真实制动盘经过热处理后的哑光金属质感，安装孔位边缘做微小倒角处理，还原真实机加工的工艺细节，避免应力集中的结构问题。渲染阶段采用影棚级柔光布光，主光源从斜上方45度照射，突出盘体的立体轮廓与边缘厚度，辅助光源补亮暗部细节，清晰展现镂空结构的内部轮廓与安装孔的位置精度，背景采用纯白色突出产品主体。设计思路上参考了KTM原厂后制动盘的安装尺寸标准，同时优化了花边轮廓与镂空槽的造型，在保证结构强度满足制动工况要求的前提下，兼顾轻量化与散热性能，整体结构无冗余设计，所有曲面过渡顺滑，安装孔位的位置度公差控制在合理范围内，可直接用于后续的工程分析、3D打印验证或数控加工生产参考，适配对应车型的后制动系统改装或替换使用。
