可旋转圆环连接卸扣五金构件设计

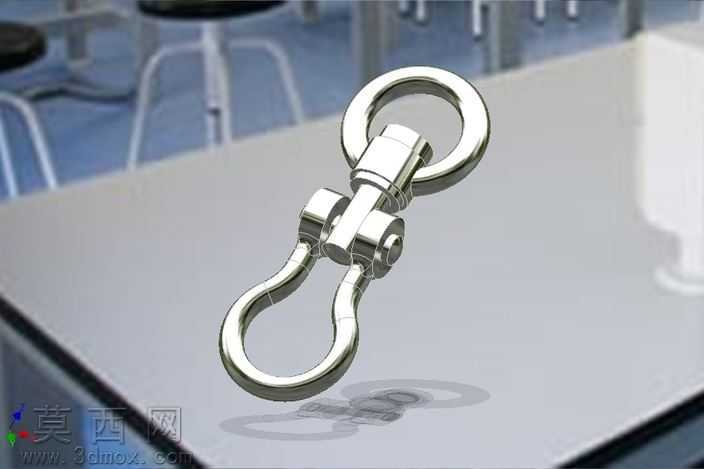

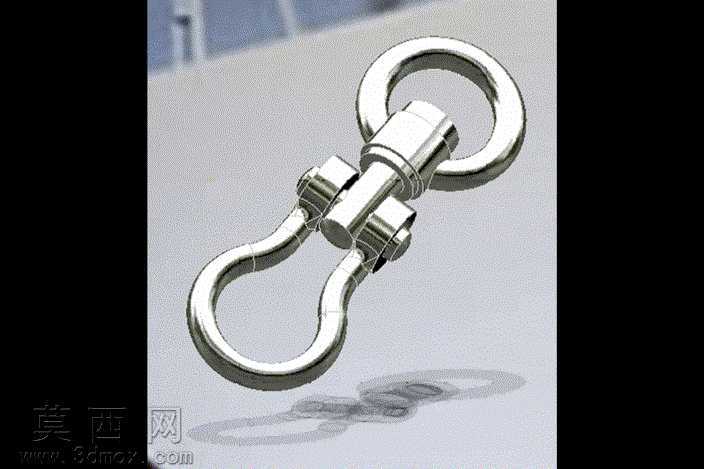

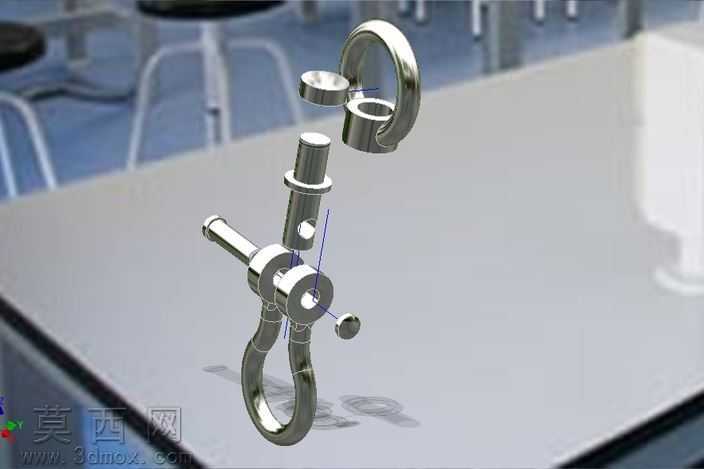

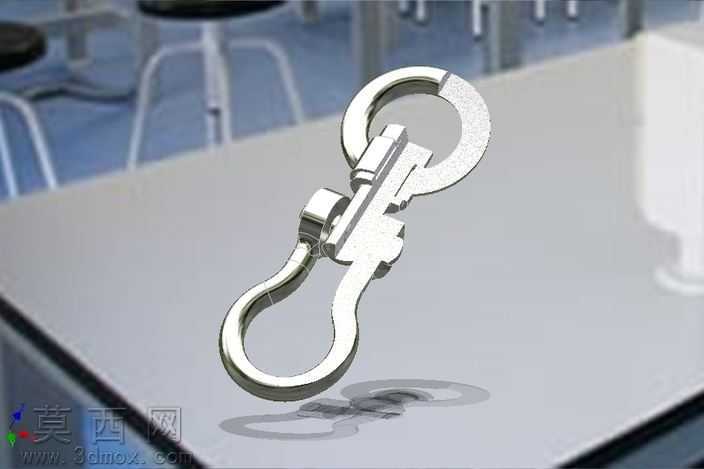

本作品为可旋转圆环卸扣的三维数字化模型，建模阶段依托参数化设计逻辑构建整体结构，首先以中心销轴为装配基准，拆分出顶部旋转吊环、中部锁紧销轴、底部U型扣体三个核心独立部件，对各部件的配合公差进行精准设定，保证旋转吊环可绕销轴轴线实现360度顺畅回转，同时销轴与U型扣体的配合段设置限位结构，避免使用过程中销轴脱出引发安全隐患。建模过程中对金属构件的工艺细节进行还原，包括销轴端部的铣扁卡位结构、U型扣体两端的销轴安装孔倒角、吊环内圈的圆滑过渡曲面，所有曲面均通过曲率连续校验，无尖锐棱角与破面问题，符合实际五金件的机加工工艺要求。材质与渲染阶段，采用抛光不锈钢金属材质，调整材质的反射粗糙度与高光参数，还原不锈钢五金件亮面镀铬的金属质感，渲染时搭建柔和的影棚光照环境，通过多角度光源投射凸显构件的曲面光影变化，同时添加柔和的地面接触阴影，增强模型的真实立体感，清晰展现各部件的装配关系与结构细节。设计思路上，该卸扣针对吊装、索具连接场景的使用需求优化结构，顶部可旋转圆环能够自适应吊索的受力角度变化，避免吊索与卸扣之间产生扭转应力，降低连接件磨损风险，U型扣体的开口尺寸与销轴直径按照常规五金卸扣的载荷比例设计，保证整体结构的受力均匀性，模型可直接用于产品结构校验、装配模拟、渲染展示等场景，为五金索具产品的设计优化提供精准的三维数字参考。
