立式支腿结构空气制备过滤罐体

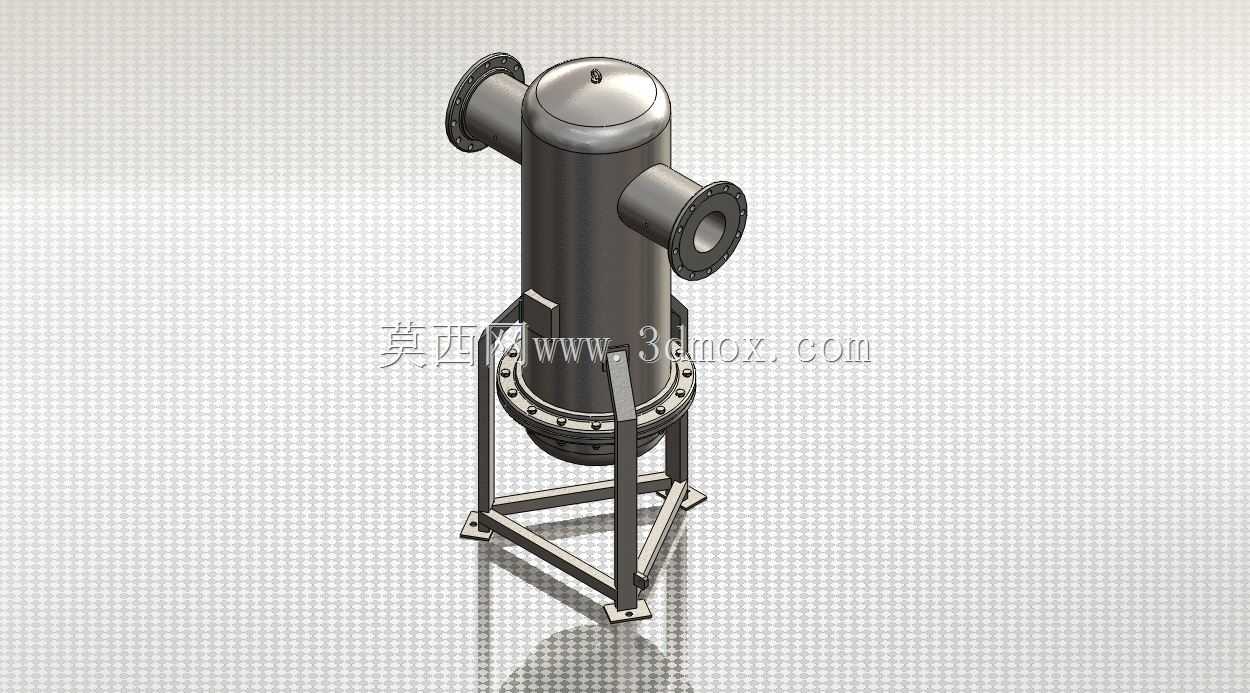

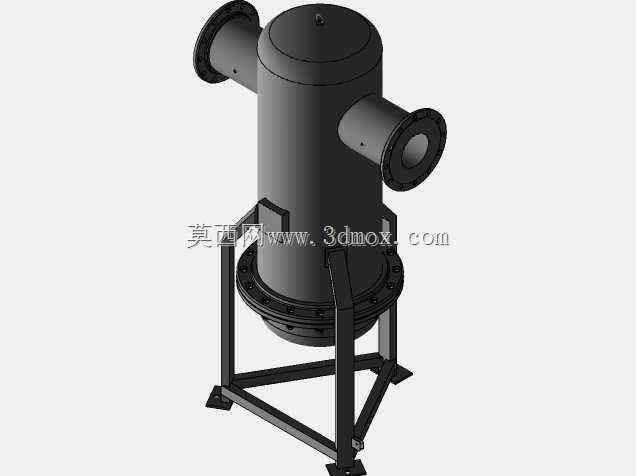

　　在工业压缩空气系统的气源处理工段，这类立式罐体结构是前端气源净化环节的核心承压单元，常见于机械加工车间集中供气站、化工生产装置气源预处理段、食品加工无菌风供给系统的前端工序，主要承担压缩空气中液态水滴、油雾、固体杂质的拦截分离功能，为后端干燥机、精密过滤器以及用气设备提供符合初步洁净度要求的气源，避免杂质进入后续管路造成阀门卡涩、气缸磨损、仪表测量失准等常见故障。从结构设计逻辑来看，整体采用立式圆柱形承压筒体作为主体，上下端采用标准椭圆封头结构，相比平盖封头可以在同等壁厚下承受更高的工作压力，降低筒体局部应力集中风险，筒体下部采用法兰连接的快开式端盖结构，方便运维人员定期打开罐体清理内部沉积的杂质、更换过滤内件，

　　无需切割筒体即可完成维护作业。筒体侧面共设置两个径向法兰接口，位置分别处于筒体上部和中下部，对应不同的介质流向需求：若作为气液分离使用，进气口可接入中下部接口，气流在筒体内完成扩容减速后，液态杂质依靠重力沉降至罐体底部锥段，洁净气体从上部接口排出；若作为精密过滤的前置罐体，可反向接管，让气流从上部进入穿过滤芯层后从中下部送出，适配不同工艺段的接管需求。顶部封头设置有小型仪表接口，可用于安装压力表或者自动排气阀，实时监测罐体内部压力，排出开机阶段滞留在罐顶的不凝性气体，避免气塞影响介质流通效率。底部采用三角形型钢焊接支架作为支撑结构，三个支腿沿筒体底部圆周均匀分布，支腿底部带有带安装孔的地脚板，

　　可通过膨胀螺栓直接固定在混凝土设备基础或者钢制操作平台上，三角形支撑结构相比四腿支架对安装基础的平面度要求更低，不会出现支腿悬空导致的局部应力过载问题，支腿与筒体下部的连接位置设置有加强筋板，避免设备满水或者承压运行时支腿焊缝处出现撕裂风险。从安装边界来看，这类罐体的径向尺寸控制在常规工业管道安装的操作空间范围内，侧面法兰接口的端面距筒体中心的距离预留了标准法兰螺栓的安装操作空间，无需额外扩挖安装坑即可完成侧面管道的法兰对接作业，支腿的高度设置保证了罐体底部排液口距离安装基础面有足够的操作空间，可直接对接排污阀或者自动疏水器，无需额外抬高设备。建模过程中需要重点关注筒体壁厚与法兰压力等级的匹配性，

　　所有焊接位置的焊缝高度要符合承压设备焊接规范，支腿的型钢选型需要满足设备满水重量加上运行振动载荷的承重要求，法兰接口的密封面形式要根据输送介质的压力等级选择对应的突面或者凹凸面结构，避免运行过程中出现密封泄漏问题。在实际选型应用中，这类罐体的处理气量需要和后端用气设备的总耗气量匹配，筒体内的气流上升速度不能超过杂质沉降的临界速度，否则会导致已经沉降的液态杂质被气流重新夹带进入后端管路，影响分离净化效果，罐体底部的排污管需要设置水封或者单向阀，避免外部空气倒灌进入罐体内部破坏系统压力平衡。
