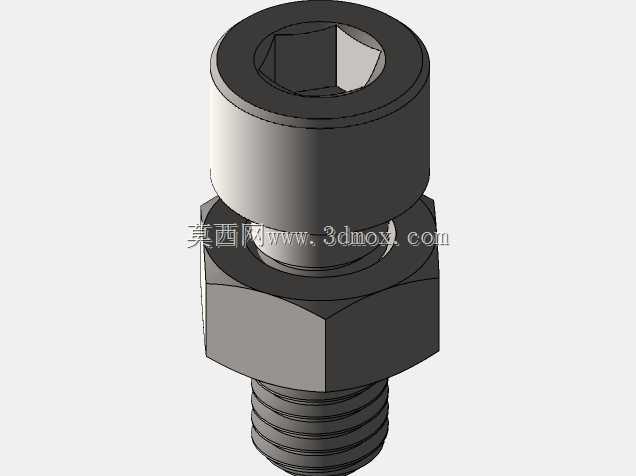

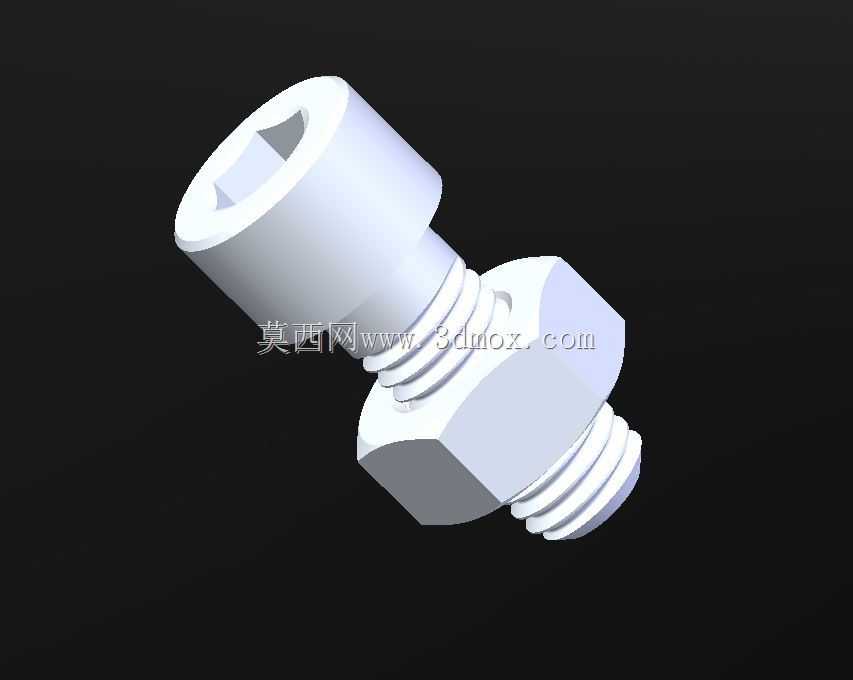

M10内六角圆柱头螺钉配六角螺母组合件

　　这套螺纹连接组合件采用M10公称直径规格，包含内六角圆柱头螺钉与六角螺母两个核心零件，是机械结构中最常用的可拆卸连接副之一，广泛覆盖从普通民用设备到重型工业装备的各类装配场景。在日常的设备运维、非标工装搭建、生产线改造项目里，这类标准规格的螺纹副不需要额外定制加工，直接按选型要求采购对应强度等级的成品即可投入使用，能大幅缩短项目的物料筹备周期，也降低了后期维护的备件替换难度。

　　从实际使用场景来看，这类M10规格的螺纹连接副常被用在中小型设备的机架拼接、钣金护罩固定、传动部件的端盖锁紧、工装夹具的定位块装夹位置。比如在轻型皮带输送机的机架组装环节，铝型材或方钢焊接的框架拼接处，用这套螺钉螺母配合平垫、弹垫使用，既能保证足够的锁紧力，又能在设备需要移位、改型的时候快速拆卸，不会像焊接连接那样对基材造成不可逆的破坏。在小型自动化设备的安装板固定场景中，内六角圆柱头的头部可以完全沉到安装孔的沉台内部，不会在安装面外形成凸起，避免突出的头部剐蹭操作人员、或者干涉相邻运动部件的运行轨迹，这也是很多设备外覆盖件、内部安装板优先选用内六角螺钉搭配六角螺母的核心原因。

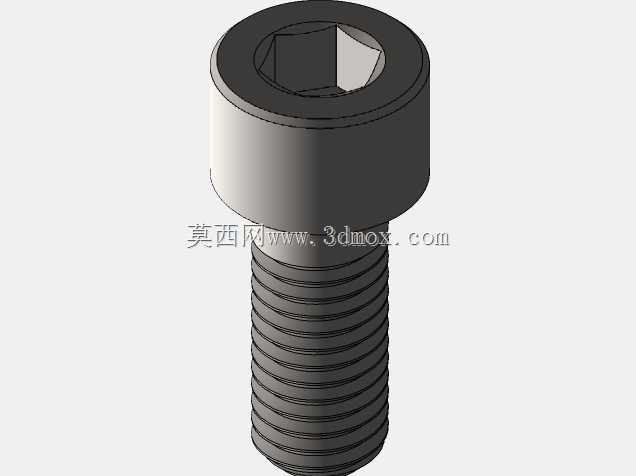

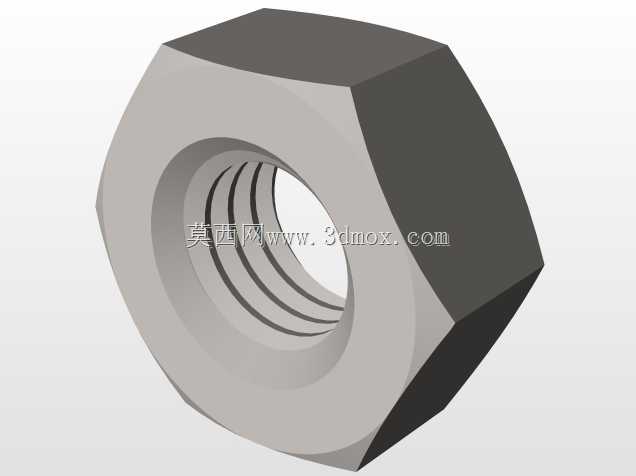

　　设计这套组合件的三维模型时，首先要严格遵循普通螺纹的基本牙型标准，螺纹大径、中径、小径的尺寸公差要符合粗牙螺纹的规范，M10粗牙螺距为1.5mm，建模时螺纹牙的截面角度为60度，牙顶和牙底的圆弧过渡要符合标准要求，避免后续出工程图或者做装配干涉检查时出现配合错误。螺钉部分的内六角驱动槽尺寸要匹配对应规格的内六角扳手，槽深要保证扳手完全插入后不会在拧紧时出现打滑、拧圆角的问题，圆柱头的头部直径、头部高度也按通用标准取值，保证沉孔加工时的尺寸可以直接套用标准沉孔参数，不需要设计人员额外计算。螺母部分采用外六角结构，对边尺寸、对角尺寸、螺母厚度都匹配M10规格的通用标准，保证常规的开口扳手、套筒扳手都可以直接用于拧紧作业，不需要定制专用工具。

　　从安装边界来看，这套组合件的螺钉长度可以根据实际被连接件的总厚度进行选型，模型中展示的螺钉长度适配总厚度在10-15mm区间的被连接件，安装时需要在被连接件上加工直径11mm的光孔供螺钉穿过，螺钉头部对应的沉孔直径为16mm、沉孔深度为10mm，保证头部完全沉入安装面以下。螺母侧不需要加工沉孔，只需要保证安装位置周围留有足够的扳手空间，M10六角螺母的对边尺寸为16mm，安装时扳手活动需要的最小空间半径为25mm左右，在做结构布局时要提前预留这个操作空间，避免后期装配时扳手无法到位导致无法拧紧。

　　在功能特性上，这套螺纹连接副属于可拆卸刚性连接，搭配弹簧垫圈使用时可以在振动工况下提供一定的防松能力，如果应用在冲击、振动较强的设备上，还可以配合螺纹胶、双螺母锁紧等方式进一步提升防松性能。内六角驱动的结构相比十字槽、一字槽螺钉，能承受更大的拧紧扭矩，不容易出现驱动槽滑牙的问题，适合需要较大预紧力的连接场景。六角螺母的结构通用性极强，不管是手动扳手还是气动、电动拧紧工具都能适配，在批量装配的生产线上可以大幅提升装配效率。建模过程中两个零件的配合间隙控制在合理范围，螺纹副的配合采用间隙配合，保证实际装配时可以顺畅旋合，不会出现卡滞、过紧的问题，同时模型的细节还原了螺钉头部的倒角、螺母端部的倒角，这些结构细节不仅是外观需要，更是实际装配时的导向结构，能让螺钉快速穿过安装孔、螺母快速对准螺纹开始旋合，提升装配的顺畅度。
