螺旋弹簧式液压阻尼减震结构设计

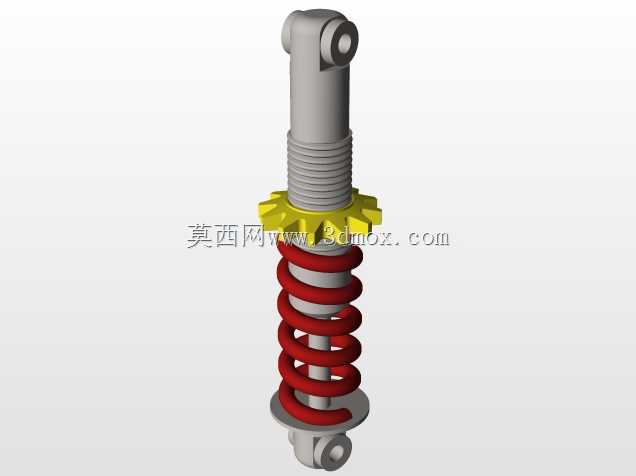

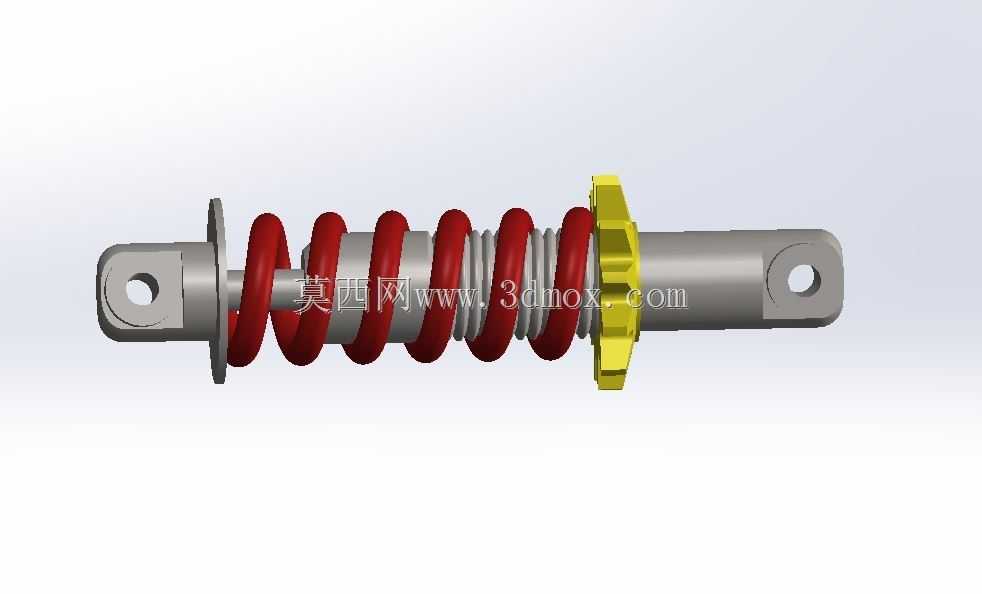

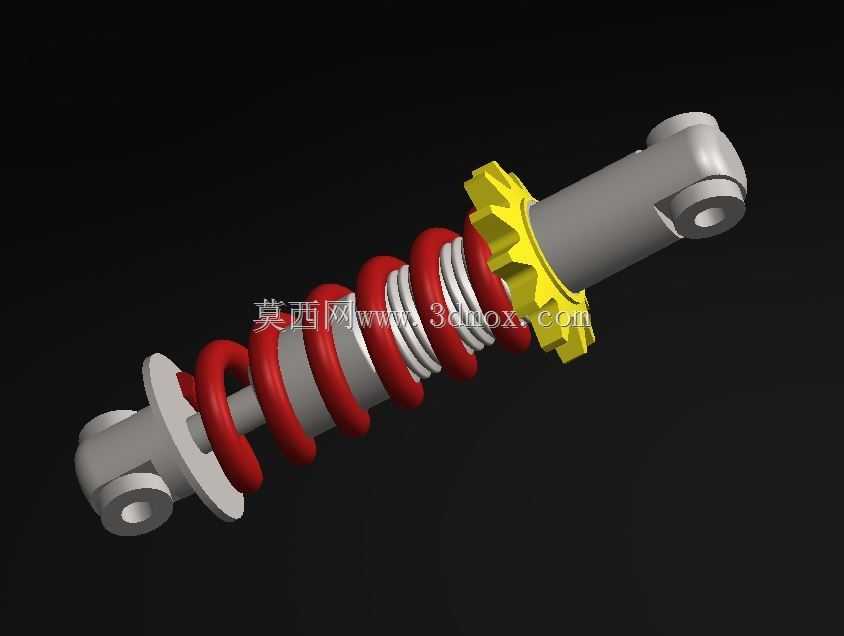

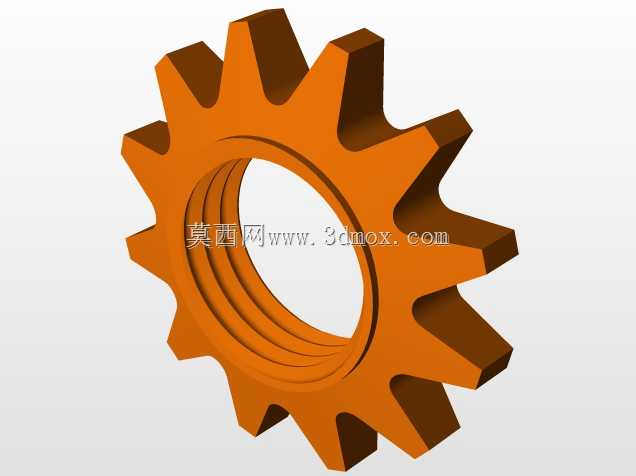

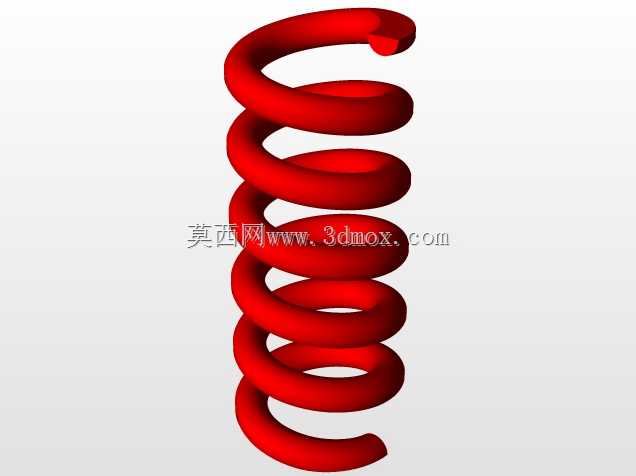

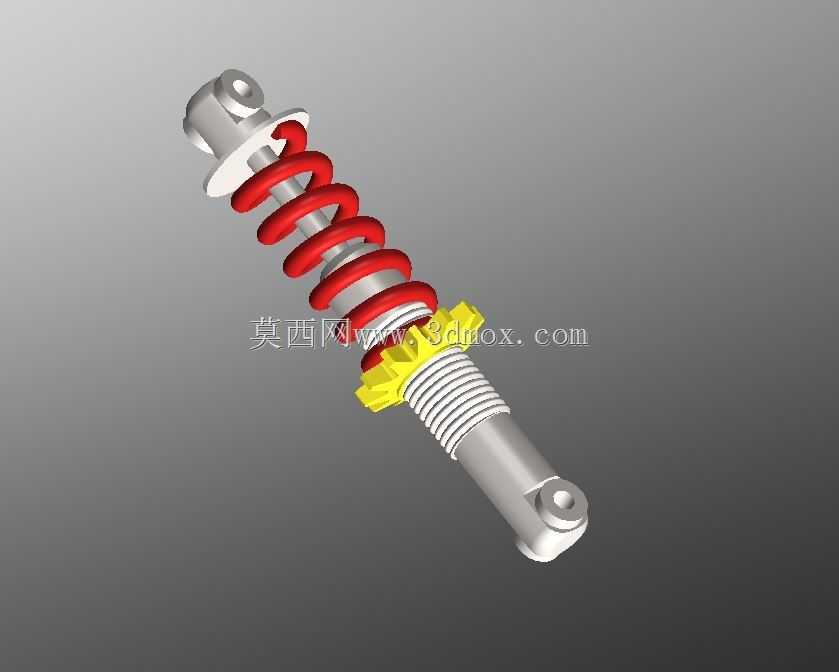

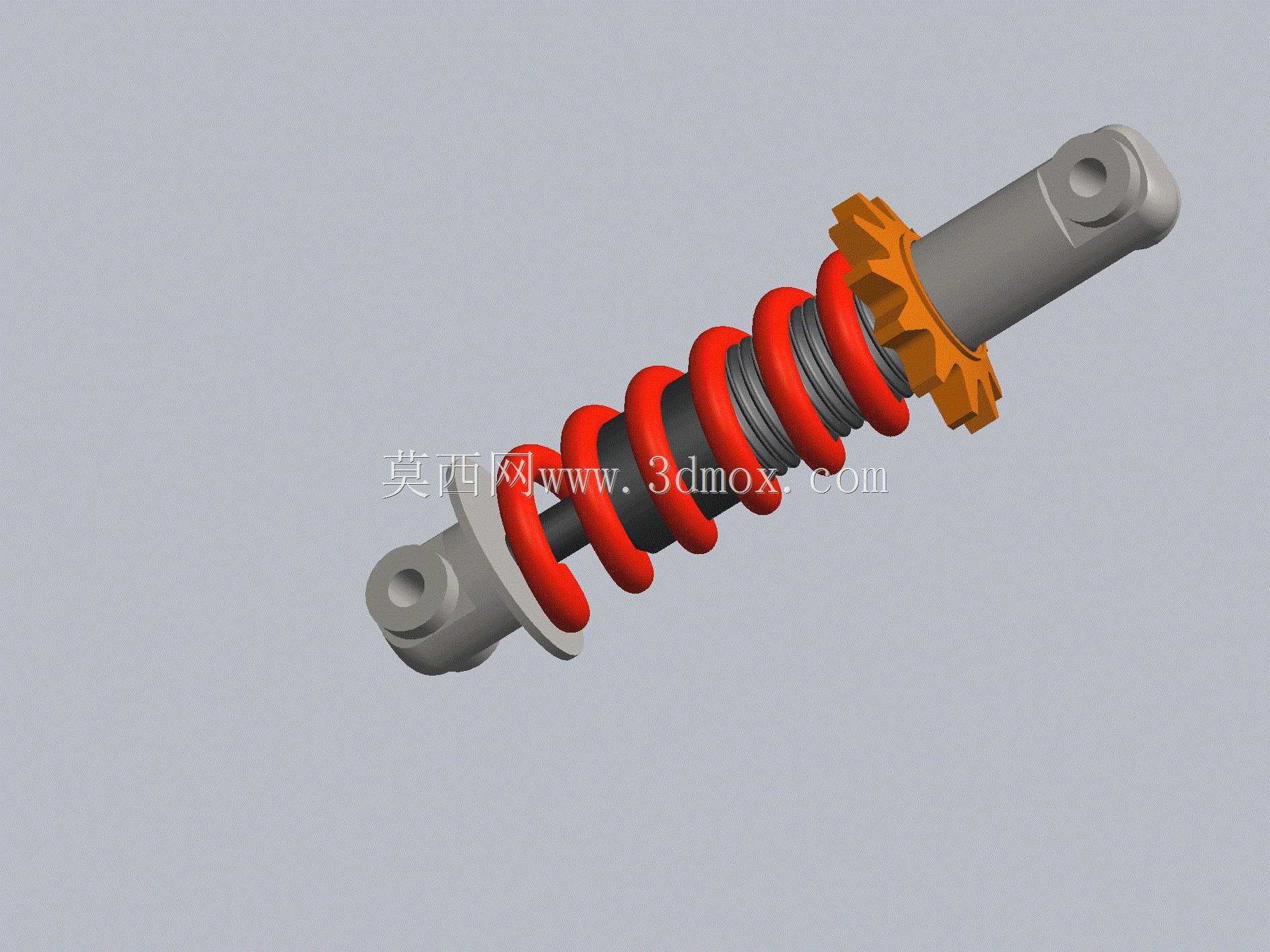

　　这类减震结构在各类行走类机械、工业隔振场景中都有广泛应用，小到代步车辆的行走悬架，大到小型工程设备的驾驶室隔振、工业设备的动力单元隔振，都能见到同结构原理的部件。其核心作用是在承受轴向冲击载荷时，通过弹性元件吸收冲击能量，同时依托阻尼结构耗散振动能量，避免弹性元件反复回弹带来的持续振动，保障搭载主体的运行平稳性，降低振动对结构连接部位的疲劳损伤。从结构组成来看，该部件采用圆柱螺旋压缩弹簧作为主弹性承载元件，弹簧外侧的红色涂装既可以做防锈处理，也能在装配时快速区分弹簧刚度等级；弹簧内侧设置的辅助小刚度弹簧，可在主弹簧压缩到一定行程后提供渐进式刚度支撑，避免冲击载荷过大时主弹簧压并导致刚性碰撞。上端的黄色调节齿圈是弹簧预紧力调节结构，

　　通过旋转齿圈可以改变弹簧的初始压缩量，适配不同的承载需求，比如在载荷偏大的使用场景下，适当调大预紧量可以避免车辆或设备出现“塌尾”问题，在轻载场景下调小预紧量则能获得更柔和的缓冲效果。两端的环眼式连接结构是安装接口，采用铰接式连接设计，可在工作过程中适配小角度的摆动偏差，避免安装座因为同轴度误差产生额外的弯曲应力，这类连接结构的销轴孔径、环眼宽度都有通用的尺寸匹配规范，设计时需要对应安装端的支座尺寸预留足够的配合间隙，同时要考虑销轴的剪切强度，匹配整体结构的额定承载能力。设计这类减震结构时，首先要根据使用场景的额定静载荷、最大冲击载荷确定弹簧的线刚度，弹簧的中径、丝径、有效圈数都要经过刚度校核与疲劳强度校核，

　　避免长期交变载荷下弹簧出现断裂失效；阻尼部分的匹配要和弹簧刚度对应，阻尼过大容易导致缓冲发硬，冲击载荷直接传递到安装基座，阻尼过小则无法有效抑制弹簧的往复振动，会出现多次余振的问题。安装边界方面，需要明确部件的最大伸展长度与最大压缩长度，预留足够的安装空间，避免悬架跳动到极限位置时部件与周边结构发生干涉，同时两端铰接点的轴线要保持平行，防止工作过程中弹簧受到侧向力，导致弹簧偏磨、阻尼杆弯曲等问题。在实际选型应用中，这类结构的行程参数是核心指标之一，要匹配使用场景的最大跳动量，预留10%左右的安全行程，避免极限工况下部件刚性碰撞；表面处理上，金属结构件多采用镀锌或喷塑工艺提升防锈能力，弹簧表面的电泳涂装可以适应户外潮湿、

　　多尘的使用环境，延长部件的使用寿命。不同于板簧类承载减震结构，这种螺旋弹簧加阻尼的一体式结构占用径向空间更小，安装布置更灵活，在空间受限的小型设备、代步车辆上应用优势更明显，同时其渐进式的刚度特性可以兼顾空载时的缓冲舒适性与满载时的承载能力，不会因为载荷变化导致减震性能出现大幅波动。
