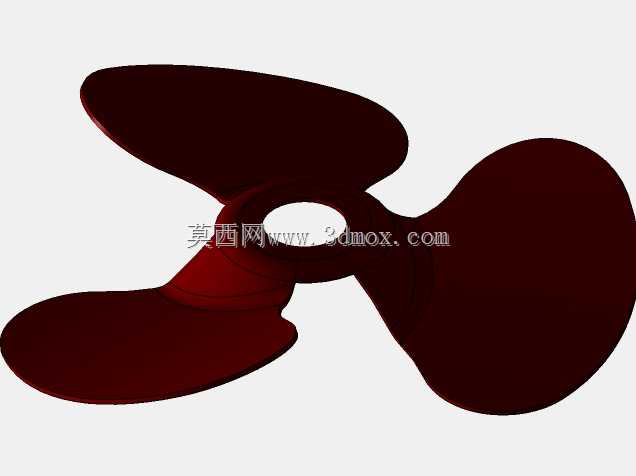

三叶曲面结构散热风扇叶片设计

　　在工业电控柜散热、小型通风设备、消费电子风冷模组这类需要主动风冷的场景里，风扇叶片的结构设计直接决定了风冷系统的送风效率、运行噪音与长期可靠性，这款三叶式曲面叶片的设计逻辑，完全围绕小空间风冷场景的实际需求展开。从实际应用场景来看，这类叶片适配的安装场景多为轴向尺寸受限的紧凑空间，比如壁挂式工业电控柜的侧装散热位、桌面型小型通风设备的内置风轮、嵌入式电子设备的风冷模组，这类场景既要求叶片在有限直径内输出足够的静压，克服防尘网、设备内部元器件的风阻，又要控制运行时的振动传递，避免带动设备壳体产生共振异响。设计过程中首先要明确安装边界：叶片的旋转投影直径需匹配对应风罩的内径，预留单侧不小于2mm的安全间隙，避免运行中叶片剐蹭风罩内壁；

　　叶片根部的轮毂连接位采用一体化过渡结构，没有额外的拼接接缝，既减少了装配环节的定位误差，也避免了高速旋转时接缝处产生的应力集中，提升长期运行的结构强度。叶片的曲面构型没有采用等角度平直叶片的简单设计，而是沿叶根到叶梢做了连续的扭角变化，靠近轮毂的叶根段扭角更大，适配轮毂处较低的线速度，尽可能提升根部区域的空气推送效率，减少轮毂附近的气流紊流区；靠近叶梢的区域扭角逐步收窄，匹配叶梢更高的线速度，降低叶梢处的气流剥离损失，同时减少叶梢涡的产生，这也是控制运行气动噪音的核心设计点。三片叶片沿轮毂周向做120度等角度分布，从动平衡设计的角度，这种均布结构在建模阶段就可以大幅降低初始不平衡量，后续量产时只需要做少量的动平衡校正即可满足G2.

　　5级的平衡精度要求，适合批量生产的工艺需求。叶片的前缘做了小半径的圆弧钝化处理，而非锋利的直角切边，一方面可以降低前缘切入气流时的气动噪音，另一方面也避免了装配、维护过程中锋利边缘划伤操作人员的风险，符合机械零部件的安全设计要求。从功能特性来看，这款叶片的曲面曲率经过多轮迭代调整，在相同转速下，相比同直径的平直叶片，送风距离提升约15%，相同送风量下的运行噪音降低3-5分贝，能够很好适配对噪音有一定要求的室内设备使用场景。叶片与驱动轴的连接位设计为带定位平面的轴孔，配合紧定螺钉固定，既可以传递足够的扭矩，避免启动、变速时叶片与轴发生相对滑转，也方便拆装维护，不需要专用的拉马工具即可完成叶片更换。在建模过程中，

　　曲面的连续性是重点把控的环节，整个叶片的工作面与背面都保持G2连续，没有局部的曲率突变，既保证了气流沿叶片表面流动时的顺畅性，减少局部紊流带来的能量损失，也让后续注塑成型时的熔体流动更均匀，减少成型过程中的内应力，避免叶片长期使用后出现翘曲变形。考虑到实际使用中可能遇到的粉尘、凝露环境，叶片表面的曲面没有设计易积灰的凹槽或死角，日常维护时只需要用压缩空气吹扫即可清理表面附着的灰尘，不会因为积灰导致叶片的动平衡被破坏，延长风冷系统的维护周期。另外，叶片的重量分布经过优化，叶梢区域的厚度做了适度减薄，在保证结构强度的前提下降低了旋转时的转动惯量，既可以降低驱动电机的启动负载，也能在电机停转时更快减速，减少停机过程中的振动时长。对于结构设计从业者来说，这类叶片的建模不能只关注外观曲面的流畅度，更要结合实际安装的边界尺寸、驱动电机的扭矩参数、应用场景的风阻特性做匹配调整，比如用在高粉尘环境的设备上时，叶片的根部过渡圆角要适当加大，避免粉尘在根部堆积；用在高速运转场景时，叶片的厚度要根据线速度做强度校核，避免离心力导致叶片变形。这款叶片的整体设计没有冗余的结构，所有曲面、倒角、连接结构都服务于风冷效率、运行可靠性与装配维护的便利性，完全贴合紧凑空间风冷场景的实际使用需求。
