变螺距圆柱螺旋压缩弹簧结构设计

　　在各类机械传动、缓冲隔振的结构场景中，变螺距圆柱螺旋弹簧的应用覆盖了从精密仪器减振到重载设备缓冲的多个工程领域，和普通等螺距弹簧相比，这类变螺距结构的弹性特性是非线性的，能在不同压缩行程下提供差异化的刚度输出，适配复杂工况下的载荷变化需求。从实际使用场景来看，这类弹簧常被应用在汽车悬架的缓冲段、高速冲压设备的减振模块、精密阀门的复位结构以及自动化产线的缓冲限位组件中，当设备承受小幅度高频振动时，弹簧螺距较小的圈组先参与变形，提供较低的刚度来过滤微幅振动，避免硬接触带来的结构冲击；当载荷持续增大、压缩行程增加到一定阈值后，螺距较大的圈组逐步参与承载，整体刚度随之提升，能够承受更大的冲击载荷而不会出现并圈压并的失效问题。

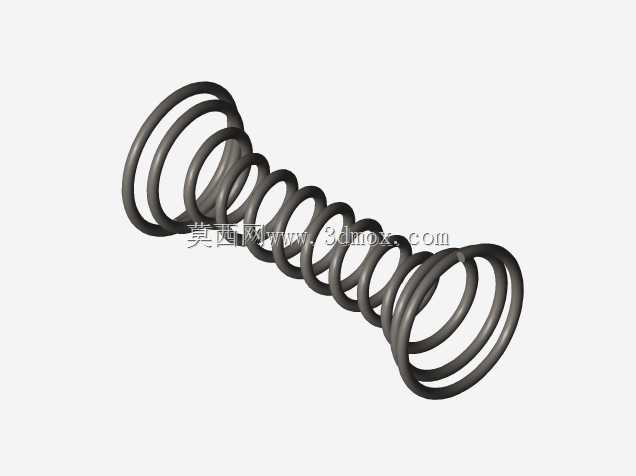

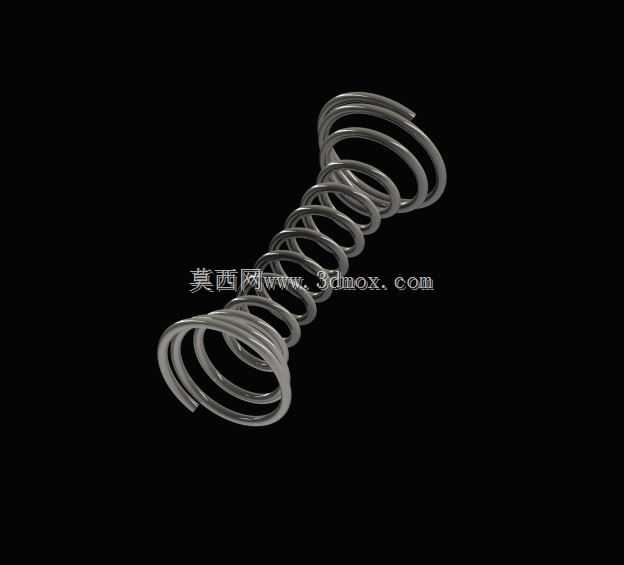

　　在结构设计层面，这款变螺距弹簧采用两端并紧磨平的端部结构，两端的支撑圈经过磨平处理后，端面的平面度能够保证弹簧安装时的垂直度，避免受压过程中出现侧向偏移、偏磨甚至失稳弯折的问题。弹簧的圈组从两端向中间逐步过渡螺距，两端相邻簧圈的螺距较小，中间段螺距逐步放大，这种渐变的螺距设计避免了刚度突变带来的应力集中，让弹簧在压缩过程中的载荷-位移曲线更平滑，不会出现突然的刚度跳变影响设备运行稳定性。簧丝截面采用标准圆形截面，在绕制过程中通过数控卷簧设备控制螺距的渐变精度，保证每一圈的螺旋升角平滑过渡，避免局部螺距误差导致的受力不均。

　　从安装边界来看，这款弹簧的外径尺寸适配常规的圆柱安装腔，安装时需要保证两端的支撑面和弹簧轴线垂直，安装预压量需要控制在总行程的10%-15%区间，避免预压量过小导致设备运行过程中弹簧出现窜动，也不能预压量过大导致小螺距圈组提前并圈，失去变刚度的调节作用。在实际选型匹配时，需要结合工况的最大冲击载荷、额定工作行程、安装空间的径向与轴向尺寸来校核弹簧的极限压缩量，保证弹簧在最大压缩状态下，相邻簧圈之间仍保留合理的间隙，避免长期并圈接触造成簧圈磨损、疲劳裂纹的产生。和普通等螺距弹簧相比，变螺距结构不需要额外组合多组不同刚度的弹簧就能实现非线性刚度输出，能够有效节省安装空间，减少配套零件的数量，在紧凑结构的缓冲设计中优势明显。

　　在耐久性能设计上，这类弹簧的簧丝经过淬火回火处理，表面喷丸强化后能够提升表层的残余压应力，抵消反复压缩过程中产生的拉应力，延长疲劳寿命。设计过程中需要校核不同压缩行程下的簧圈切应力，尤其是螺距过渡段的应力分布，避免局部应力超过材料的许用切应力，导致长期使用后出现永久变形。在实际装配场景中，这类弹簧不需要额外的导向结构也能在合理长径比范围内保持稳定的压缩姿态，当长径比超过4时，建议配套导杆或者导套结构，避免大载荷压缩下弹簧出现侧向弯曲失稳。在阀门类应用场景中，变螺距的特性能够让阀门在开启初期动作更平缓，在接近全开位置时提供足够的复位力，保证阀门密封面的接触压力稳定，不会因为压力波动出现密封泄漏的问题；在冲压设备的减振场景中，小刚度段能够吸收滑块回程的微幅振动，大刚度段能够承受冲压瞬间的大载荷冲击，兼顾减振效果和承载能力。
