盘形凸轮直动从动件传动机构结构

项目分类:通用机械零部件 发布时间:2021-12-04 ID:424671
  • 盘形凸轮直动从动件传动机构结构
  • 盘形凸轮直动从动件传动机构结构
  • 盘形凸轮直动从动件传动机构结构
  • 盘形凸轮直动从动件传动机构结构
  • 盘形凸轮直动从动件传动机构结构
  • 盘形凸轮直动从动件传动机构结构

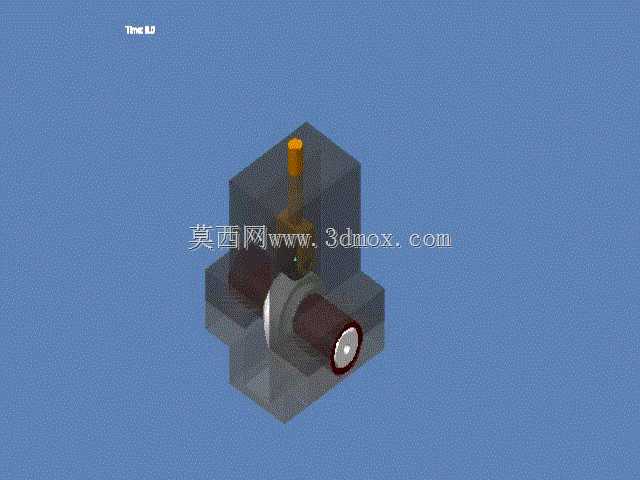

  这套凸轮从动件传动结构,核心是通过盘形凸轮的轮廓曲线约束,将输入轴的连续回转运动,精准转换为从动件沿垂直导向方向的往复直线运动,是自动化产线、轻工包装设备、通用机床进给单元里实现间歇动作、定程推送最常用的基础传动单元之一。从实际工程应用场景来看,这类结构常被布置在设备的动作执行端前端,比如小五金件的自动排序送料工位,需要从动件按照固定的时序完成顶起、停留、回落的动作,配合工位转盘完成工件的定位转移;又比如小型冲压设备的辅助送料机构,靠凸轮轮廓的升程段推动从动件完成料带的步进推送,回程段依靠配套的复位弹簧让从动件贴紧凸轮轮廓,保证动作时序完全匹配主轴的运转节奏,不需要额外的时序控制元件就能实现固定规律的往复动作,可靠性远高于零散的气动元件组合,在高速小负载的往复动作场景里优势明显。

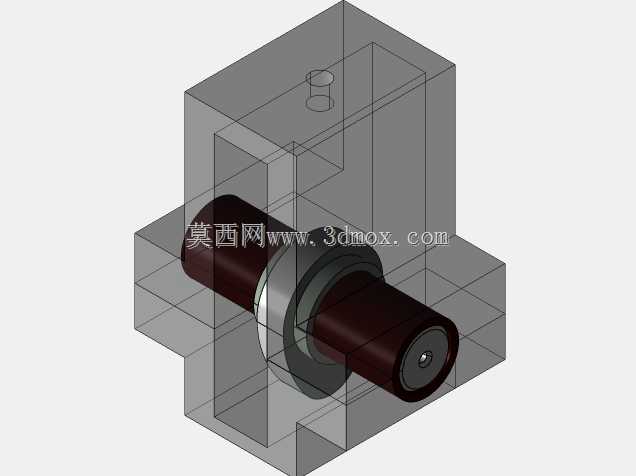

  从结构设计思路来看,这套结构的核心约束点首先是凸轮与从动件的接触形式,采用的是平底直动从动件设计,相比尖顶从动件,平底接触的接触应力更小,磨损速率更低,适合长期连续运转的工况,同时从动件的导向段采用了方形导向套内嵌的布置形式,导向长度覆盖从动件全行程的1.2倍以上,能有效避免从动件在往复运动中出现卡滞、偏磨的问题,导向套与安装基座采用过盈配合加定位销的固定方式,不需要额外的紧固件就能保证导向精度长期稳定。凸轮本身与输入轴采用平键周向固定,轴端用轴端挡圈限制轴向窜动,保证凸轮的回转中心与安装基准面的垂直度公差控制在0.02mm以内,避免因安装偏差导致从动件行程出现误差。

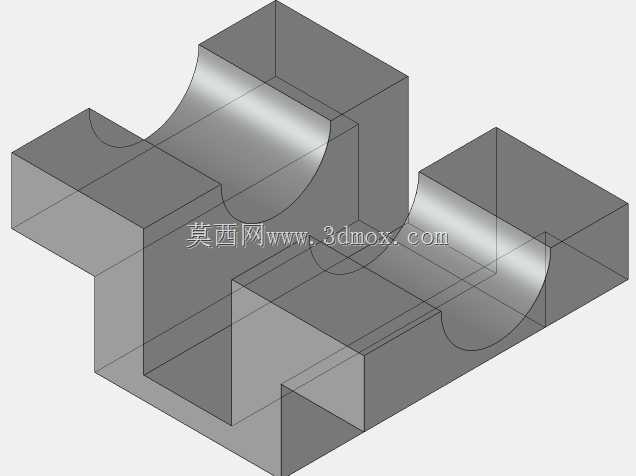

  在安装边界与尺寸适配方面,整套结构的安装基座采用一体化方块式设计,底部预留了四个沉头安装孔,孔位间距按照通用工业铝型材的安装槽距设计,可以直接固定在40系列或50系列的铝型材机架上,不需要额外加工转接板。输入轴的伸出端直径按照标准联轴器的安装尺寸设计,可直接匹配常用的微型减速电机输出轴,不需要额外做轴径转接。从动件的顶端预留了标准的外螺纹接口,可以根据实际工况加装不同的执行端头,比如推料头、压头、检测触头等,拓展不同的使用功能。整套结构的横向安装尺寸控制在100mm见方以内,纵向高度随凸轮升程变化,常规15mm升程的版本总高度不超过120mm,在紧凑的设备内部布局里不会占用过多安装空间,适合在多工位并列布置的场景下使用。

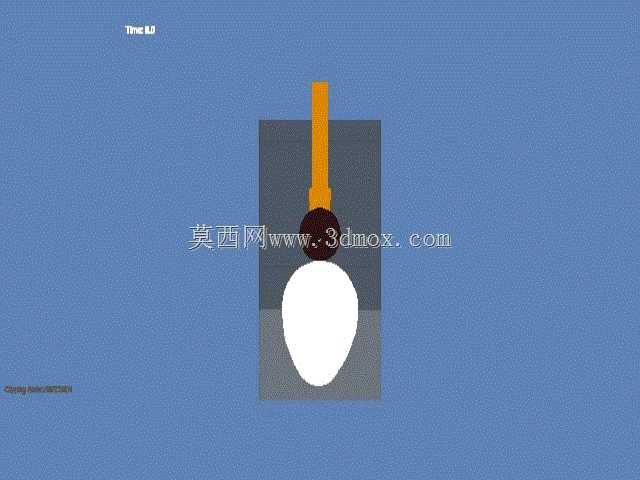

  从功能特性来看,这套结构的运动规律完全由凸轮的轮廓曲线决定,设计阶段可以根据实际需要的动作时序,分别设计升程段、远休止段、回程段、近休止段的轮廓参数,比如需要从动件在顶端停留0.5秒配合其他工位动作,只需要在凸轮轮廓上设计对应圆心角的圆弧段即可,不需要额外增加控制程序。同时平底从动件的结构自带一定的润滑储油空间,接触面上可以存留少量润滑脂,长期运转不需要频繁加注润滑剂,维护成本极低。结构里所有运动副的配合间隙都控制在0.01-0.03mm之间,既保证运动灵活无卡滞,又能将从动件的行程误差控制在0.05mm以内,满足大部分中高精度的动作执行需求。在实际选型适配时,只需要根据需要的从动件行程、负载大小、运转速度调整凸轮的基圆直径、升程曲线以及从动件的杆径,不需要改动整体的安装接口,就能适配不同的工况需求,通用化程度很高。
