牵引机车行走轮金属结构设计

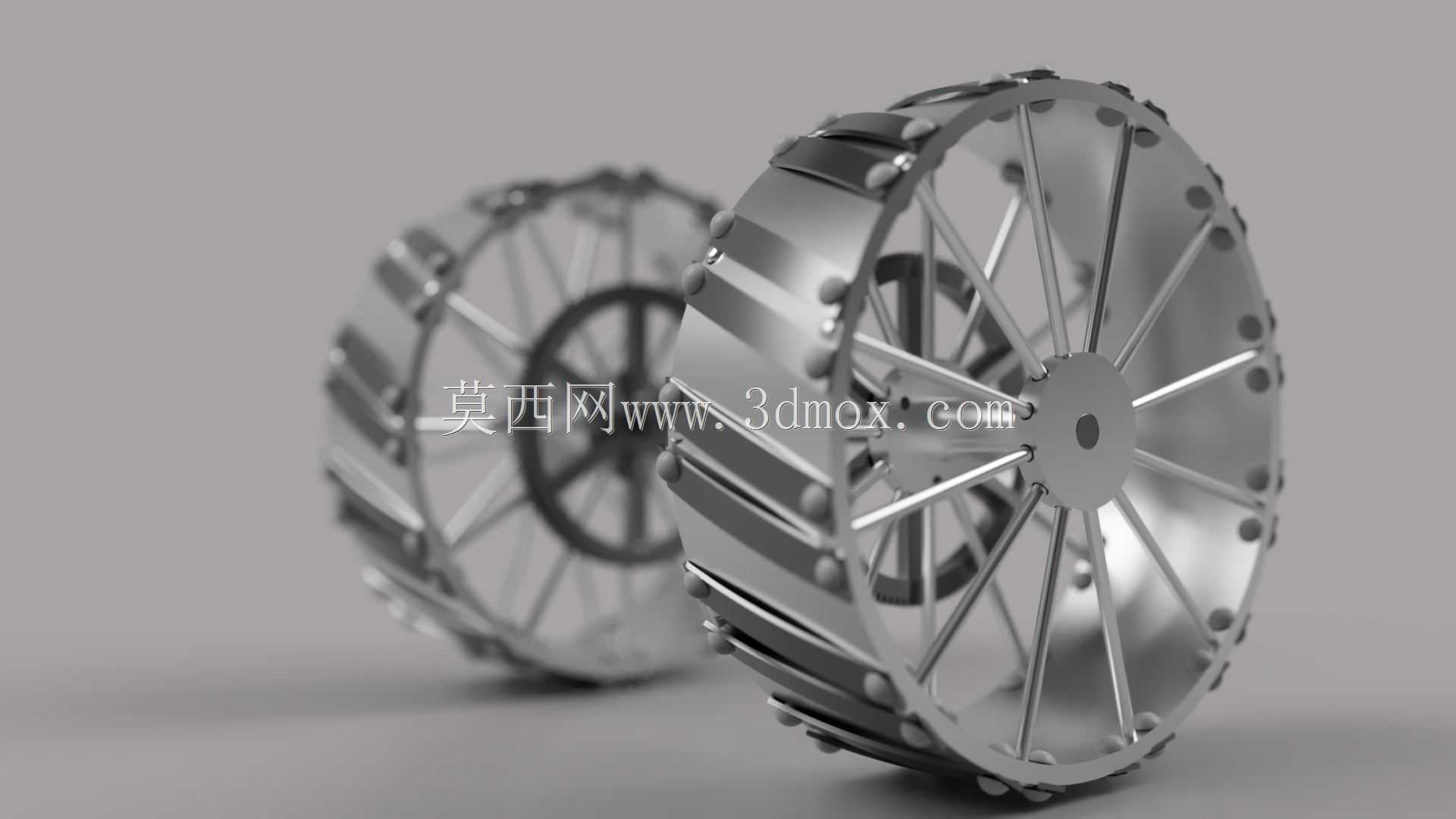

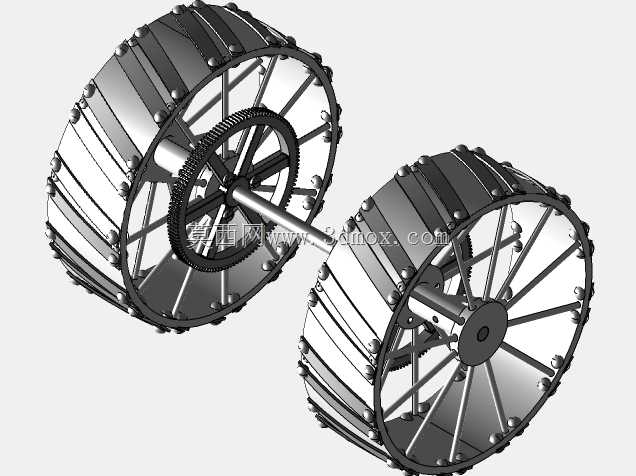

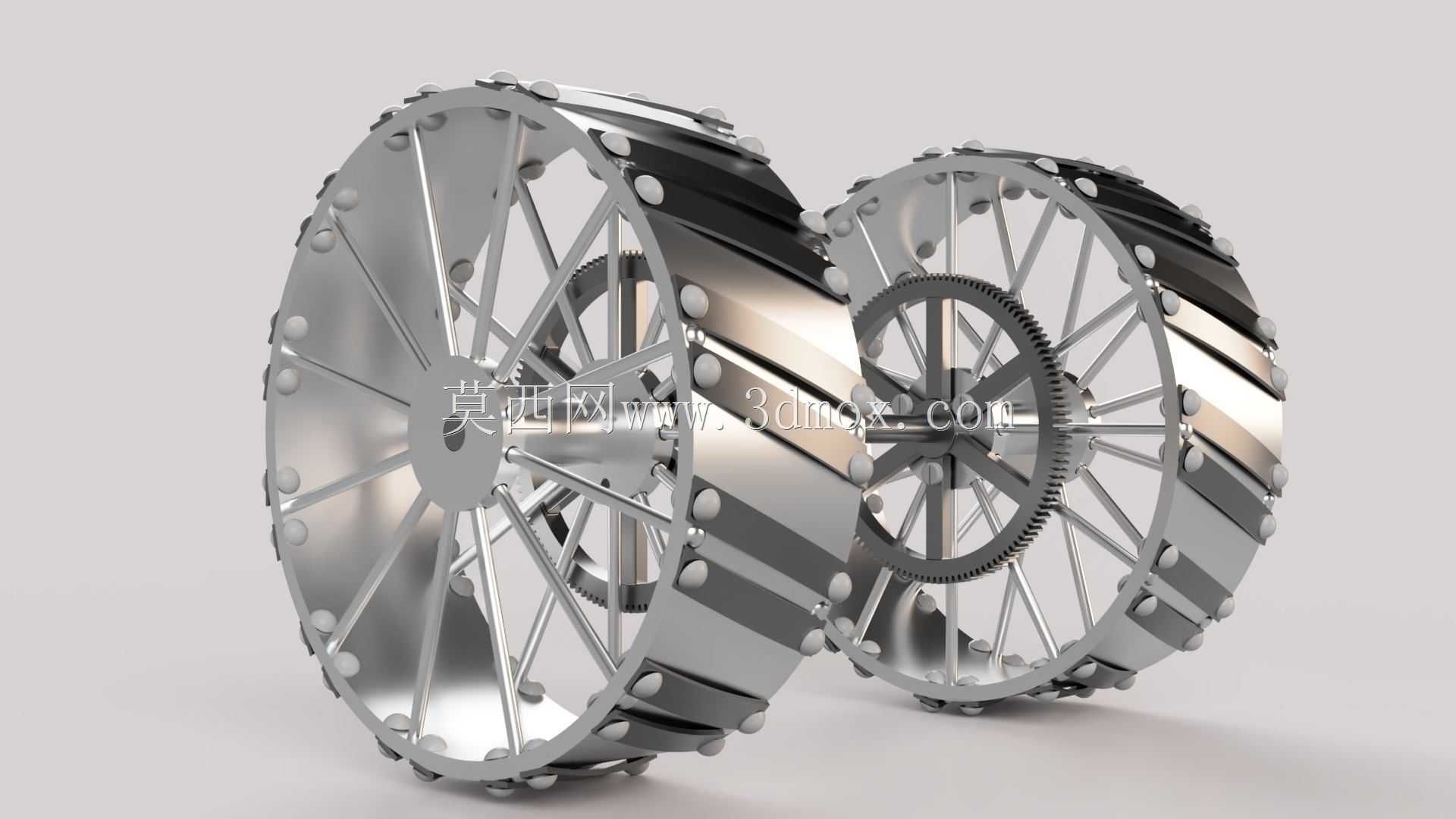

　　该行走轮结构主要适配轨道牵引类机车的走行系统，也可在厂区重载转运牵引车、小型轨道工程作业车的驱动轮组上匹配使用，核心作用是承担整车承载重量的同时，将传动系统输出的扭矩转化为整车行走的牵引力，轮体表面的凸起抓附结构可在湿滑轨道、轻度积污的金属轨面提升接触摩擦力，避免大扭矩输出时出现轮轨打滑空转的问题，保障牵引作业的动力传递效率。从结构设计逻辑来看，轮体采用辐条式支撑架构替代传统实心轮盘，在保证轮体径向承载强度、抗侧向冲击能力的前提下，大幅降低了轮体自身的转动惯量，既可以减少牵引启动阶段的动力损耗，也能降低行走过程中轮组自身的惯性冲击，延长传动端连接部件的疲劳寿命。轮缘位置均匀分布的耐磨嵌块采用可拆分的装配设计，

　　当长期运行出现接触面磨耗到限的情况时，可单独更换对应位置的耐磨块，无需整体更换整个轮体，大幅降低后期运维的配件成本与停机更换时长。轮体中心的安装孔位与差速器输出端的法兰接口做了适配性的公差匹配，安装止口的同轴度公差控制在0.02mm以内，可保障轮体装配后高速转动时的动平衡表现，避免运行过程中出现轮组偏摆、轨面异常磨耗的问题。轮体的辐条采用等强度变截面设计，靠近轮毂连接位置的截面厚度更大，向轮缘延伸过程中逐步过渡到较薄的截面尺寸，每根辐条的受力路径都经过拓扑优化，可均匀传递轮毂到轮缘的扭矩载荷，避免应力集中导致的辐条断裂问题。轮体与差速器的连接端面设计有均匀分布的螺栓定位孔，孔位的位置度公差严格匹配差速器输出法兰的安装基准，

　　装配时可直接对位穿装固定螺栓，无需额外配钻调整，适配现场快速更换轮组的作业需求。从安装边界尺寸来看，轮体的轴向宽度适配常规轨距牵引机车的轮对安装间隙，轮缘的凸起高度符合轨道行走的安全限位要求，可避免行走过程中轮体脱出轨面，轮体内侧与车架端的密封结构安装位预留了足够的装配空间，不会在轮组转动时与车架、制动部件发生运动干涉。轮体的材质搭配上，主体支撑结构采用高强度钢材保障结构强度，表面接触耐磨块采用合金材质提升抗磨性能，不同材质的连接位置采用过盈配合加定位销的固定方式，可承受大扭矩传递时的剪切载荷，不会出现耐磨块移位、脱落的问题。在实际应用场景中，这类轮组结构不仅可用于常规轨道牵引机车，也可经过尺寸适配后用于厂区内的重载轨道转运平车、

　　矿山井下的牵引调度机车，针对不同的载荷等级，可通过调整辐条厚度、耐磨块硬度、安装法兰尺寸来匹配对应的承载需求，无需重新设计整体轮体架构。设计过程中针对轮体的受力工况做了多场景的载荷模拟，包括满载启动时的扭矩冲击、过弯道时的侧向挤压力、紧急制动时的轮面制动力矩，所有结构的应力冗余量都控制在合理区间，既不会出现结构强度不足的问题，也不会因为过度冗余设计导致轮体重量超标。轮体表面的非配合面做了均匀的防锈处理，可适应户外、井下等潮湿多尘的作业环境，配合面的加工精度满足长期运行的耐磨要求，装配后无需额外做过多的调整即可投入使用。
