直列四缸内燃机曲柄连杆机构结构展示

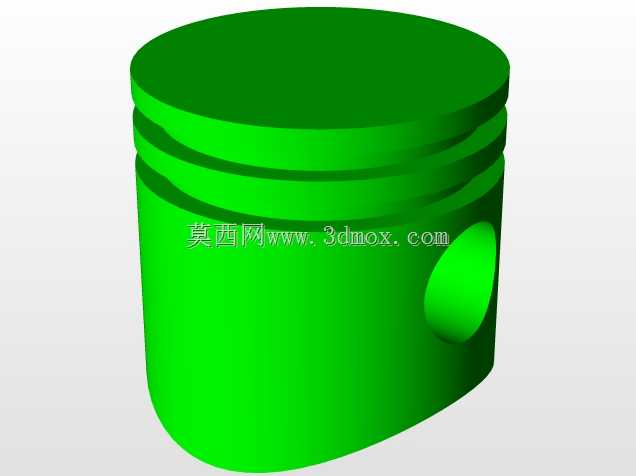

　　这套直列四缸动力核心的结构模型，完整还原了往复式内燃机核心做功单元的装配关系，在小型乘用车、通用发电机组、小型工程机械的动力单元开发环节，这类结构的三维数模是前期方案校核的核心载体。从实际工程应用来看，直列四缸布局是当前小排量动力设备应用最广的结构形式，四个气缸沿曲轴轴向等距排布，相邻缸做功行程错开180度曲轴转角，能有效抵消二阶往复惯性力，相比三缸结构大幅降低运转振动，相比六缸结构又能压缩整机轴向尺寸，适配前置前驱乘用车的机舱布局、小型发电机组的紧凑机架安装需求。模型里清晰呈现了活塞、连杆、曲轴、气缸筒的装配配合关系：活塞顶部的燃烧室凹坑结构直接影响压缩比与油气混合效率，裙部的型线设计是为了适配热态下的膨胀变形，避免冷态敲缸、

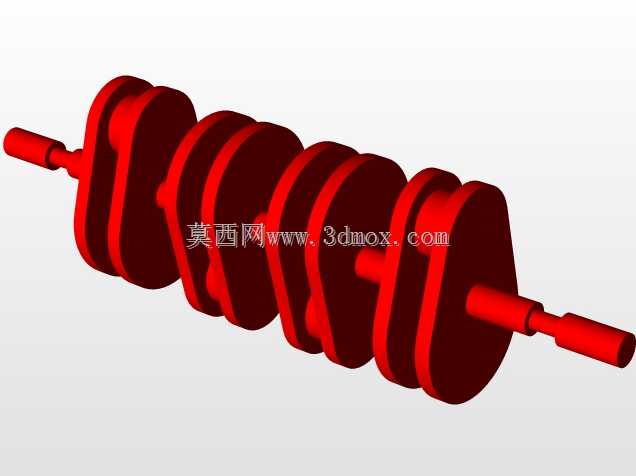

　　热态拉缸的问题；连杆采用了传统的平切口大头设计，大头轴瓦与曲轴连杆轴颈的配合间隙、小头衬套与活塞销的浮动配合，都在数模里保留了合理的装配公差边界，方便后续做运动干涉校核。曲轴部分采用了全支撑结构设计，每个连杆轴颈两侧都设置主轴颈支撑，能大幅降低高转速下的曲轴挠曲变形，四个曲柄销的相位角严格按照1-3-4-2的做功顺序排布，平衡块的外形轮廓经过优化，在保证动平衡精度的前提下尽可能减少旋转惯量，提升动力响应速度。做这类结构建模的时候，首先要确定的是整机的安装边界：气缸中心距直接决定了整机的轴向长度，通常小排量机型的缸心距控制在80-95mm区间，既要保证气缸壁有足够的强度承受燃烧爆发压力，又要避免整机宽度过大影响机舱布置；

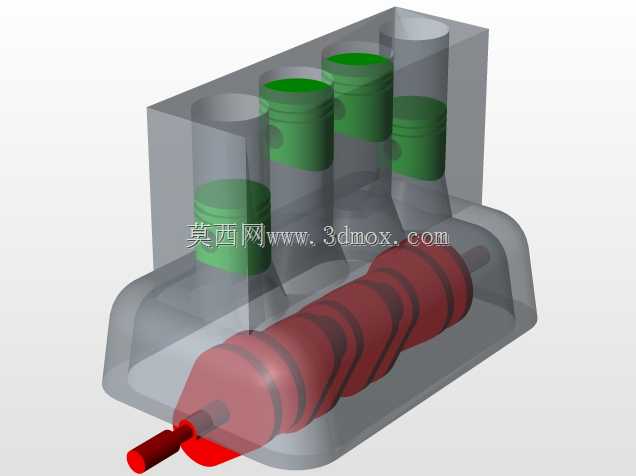

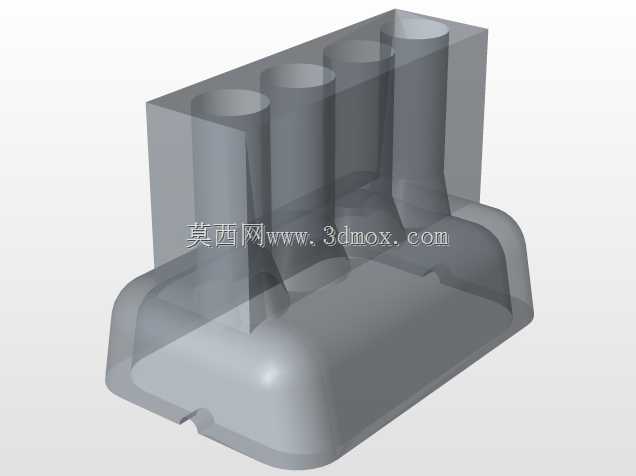

　　活塞行程与缸径的比值（冲程缸径比）通常设定在1.0-1.2之间，兼顾低转速扭矩输出与高转速的功率延展性。建模过程中需要重点校核运动干涉边界：活塞运行到上止点时，活塞顶部与气缸盖燃烧室的间隙要控制在0.8-1.2mm，避免气门开启过程中与活塞发生碰撞；连杆摆动到最大角度时，连杆身与气缸套下沿的间隙要保留至少2mm的余量，防止运转过程中出现剐蹭；曲轴旋转过程中，平衡块与曲轴箱内壁、机油泵驱动齿轮的间隙也要提前预留，避免后续实物装配出现干涉。从功能特性来看，这套曲柄连杆机构是内燃机实现能量转换的核心，燃烧过程产生的高压燃气推动活塞做往复直线运动，通过连杆将直线运动转化为曲轴的旋转运动，对外输出扭矩。模型采用半透明的缸体展示方式，

　　能直观看到内部组件的运动轨迹，不管是用于新员工的结构原理培训，还是前期方案的布局评审，都能清晰传递结构的配合关系。在实际选型匹配过程中，这类结构的尺寸参数需要和整机的目标功率、扭矩输出特性匹配：如果是面向经济型乘用车的动力单元，会偏向长行程设计，提升低转速下的扭矩输出，适配城市通勤的常用转速区间；如果是面向高转速性能取向的机型，会适当缩短行程、扩大缸径，提升高转速区间的进气效率，拉高功率输出上限。建模时还要考虑零部件的工艺可行性：活塞通常采用共晶铝硅合金铸造，裙部的型线需要做中凸变椭圆设计，适配热态下的变形量；连杆采用锻钢材质，大头的剖分面要做定位结构，保证装配时的同轴度；曲轴采用球墨铸铁或者锻钢材质，轴颈部分需要做淬火处理提升耐磨性，油道孔的走向要在数模里明确标注，保证压力润滑的机油能顺利输送到各个摩擦副。这套数模的装配层级清晰，各个零部件的配合面都做了精准的约束，导入动力学仿真软件后可以直接添加运动副约束，模拟不同转速下的活塞侧推力、连杆受力、曲轴扭矩波动，为后续的零部件强度校核、NVH性能优化提供基础的数模支撑。在做整机布置的时候，还要考虑外围附件的安装空间：曲轴前端要预留正时系统、水泵、发电机驱动轮的安装位置，后端要匹配飞轮、离合器壳体的安装接口，气缸体侧面要预留机油冷却器、机油滤清器的安装座，这些安装边界都要在核心结构建模的时候同步考虑，避免后续设计附件的时候出现空间冲突。
