工业立式方形储料仓支撑结构设计

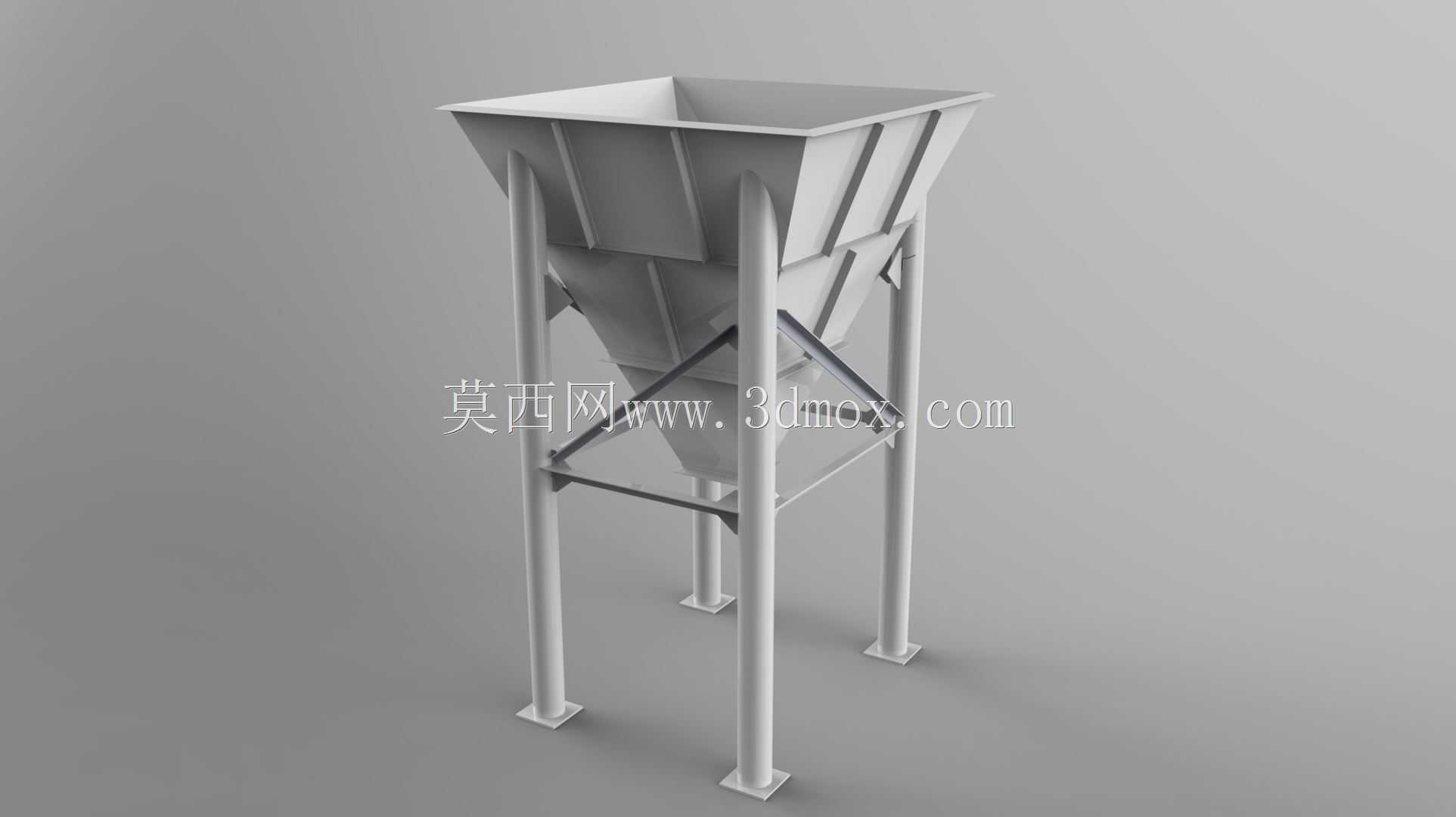

　　这套立式方形储料装置的结构设计，核心围绕散状物料的中转暂存需求展开，在饲料加工、粮食储运、建材散料预处理、化工粉体分装等生产场景中，这类储料结构是衔接上游物料输送与下游定量给料的核心中转单元，能够有效缓冲上下游工序的产能差，避免连续生产过程中出现物料断供或者上游输送端频繁启停的问题。从结构布局来看，上部采用方形直筒段设计，相比同容积的圆形仓体，方形直筒段在车间并排布置时能够最大化利用平面空间，减少边角区域的空间浪费，直筒段的壁板采用折弯加筋的结构形式，无需额外铺设大量加强筋即可满足满料状态下的侧壁承压需求，壁板之间的连接采用满焊工艺，针对粉体类物料还会在焊缝处做打磨抛光处理，避免物料残留挂壁。下部的锥形斗段设计经过倾角核算，

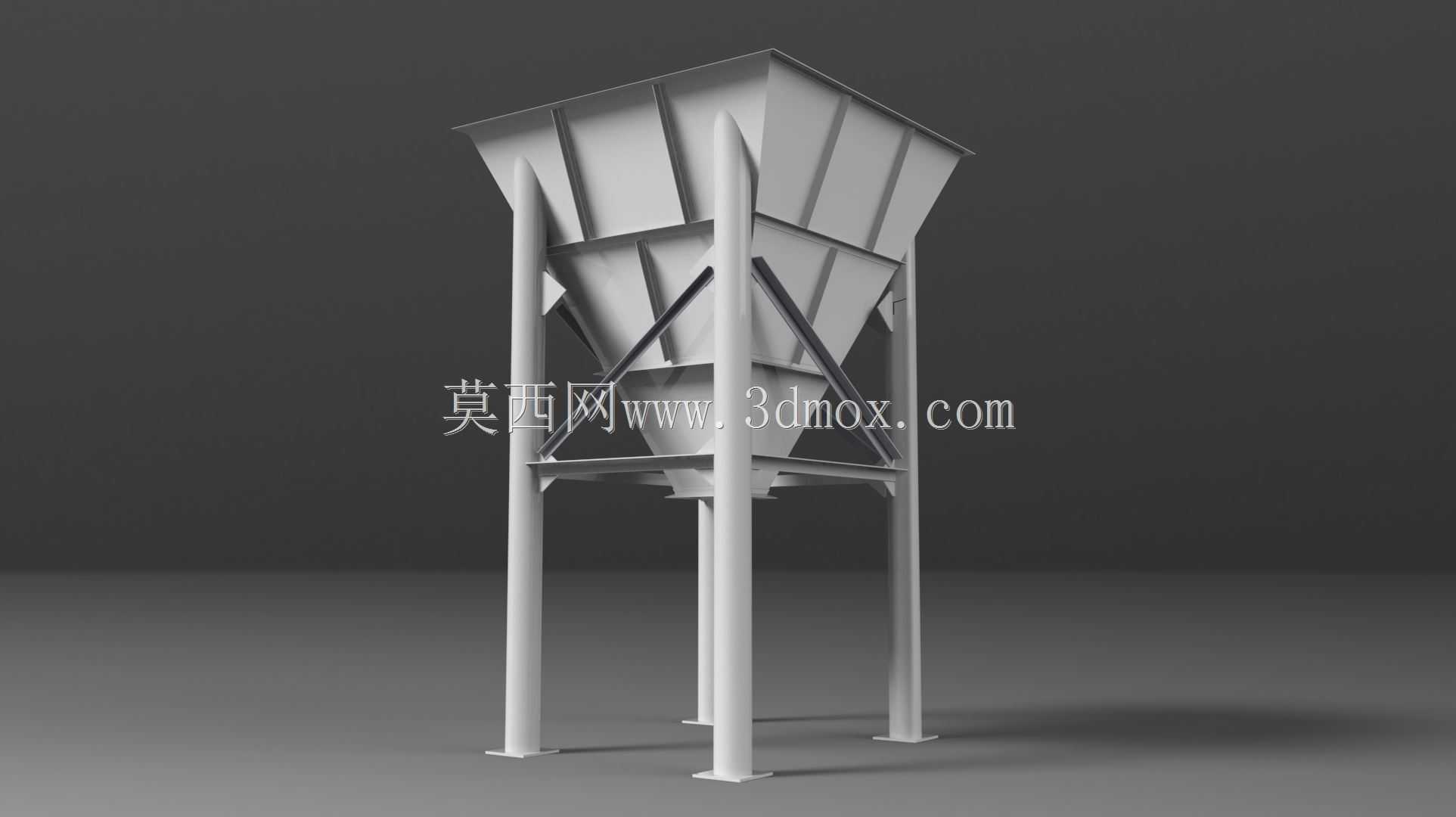

　　针对不同安息角的物料可以调整锥段的倾斜角度，保证物料能够依靠自重顺利滑落至下部出料口，不会出现物料架桥、堵料的问题，锥段与直筒段的连接位置设置了一圈加强圈梁，分散满料时锥段对接位置的应力集中，避免长期使用后对接位置出现焊缝开裂的问题。支撑结构采用四根等规格的立式立柱作为主要承重构件，立柱之间设置了多层横撑与斜撑组成的桁架结构，斜撑的角度经过受力优化，能够将料仓满载时的垂直荷载均匀传递到每根立柱上，同时抵消物料卸料时产生的水平侧向冲击力，避免料仓出现晃动或者侧倾。立柱底部设置了安装底板，底板上预留了地脚螺栓安装孔，安装时需要配合基础预埋的螺栓进行固定，基础平面的水平度误差需要控制在允许范围内，避免长期偏载导致立柱变形。从安装边界来看，

　　这类储料装置的上部进料口通常对接螺旋输送机或者斗式提升机的出料端，下部出料口可搭配刚性叶轮给料机、振动给料机等定量出料设备，实现物料的连续稳定供给，设计时需要提前核算料仓的总高度与车间净空的匹配度，预留出进料口连接、出料设备安装以及日常检修的操作空间，直筒段侧壁还可根据使用需求预留料位计安装口、观察口、检修人孔等接口，接口位置需要避开壁板的加强筋位置，减少对壁板结构强度的影响。在结构受力校核阶段，需要分别核算空载、满载、偏载三种工况下的结构变形量，尤其是锥段与立柱连接位置的应力值，需要控制在材料许用应力范围内，针对有防爆需求的使用场景，还会在仓顶设置泄压口，避免粉尘浓度过高引发安全隐患。整套结构的外形设计简洁规整，

　　没有多余的外凸构件，既方便车间内的布置安装，也便于后期的设备清洁与维护，所有外露的钢结构表面都做了相应的防腐处理，根据使用场景的不同可选择喷漆、镀锌或者不锈钢材质，适配不同物料的存储需求，避免物料对结构产生腐蚀影响设备使用寿命。
