工地散料转运拖挂式平板台车

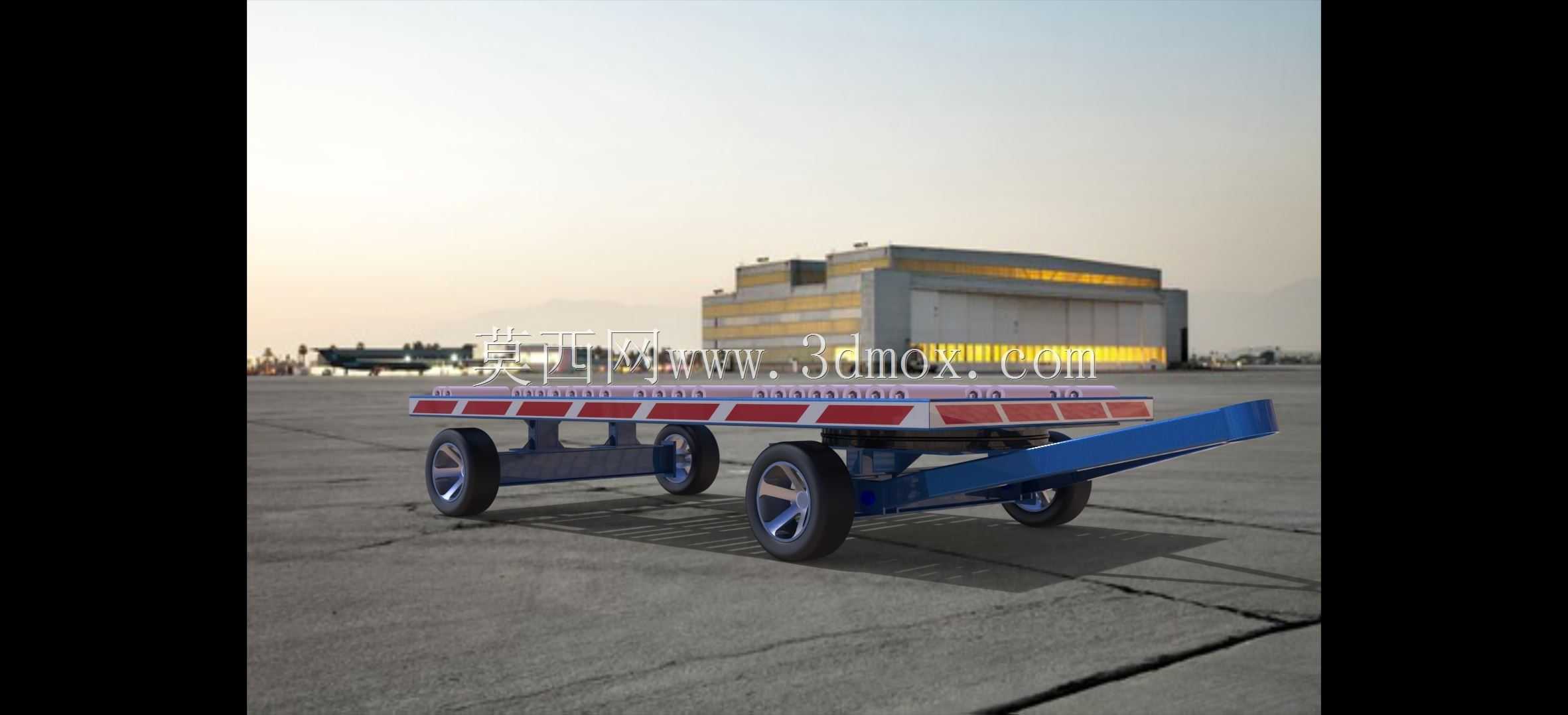

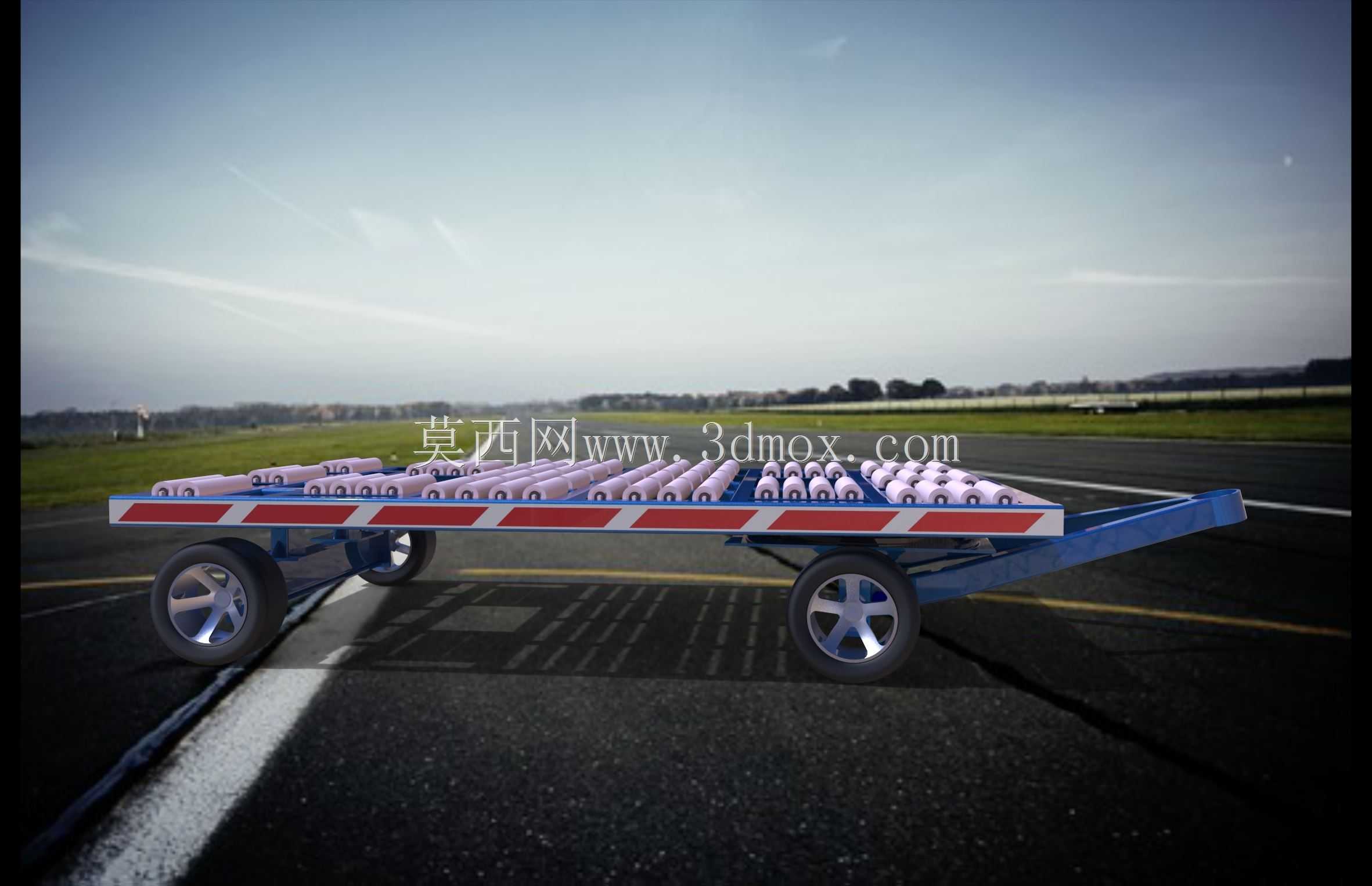

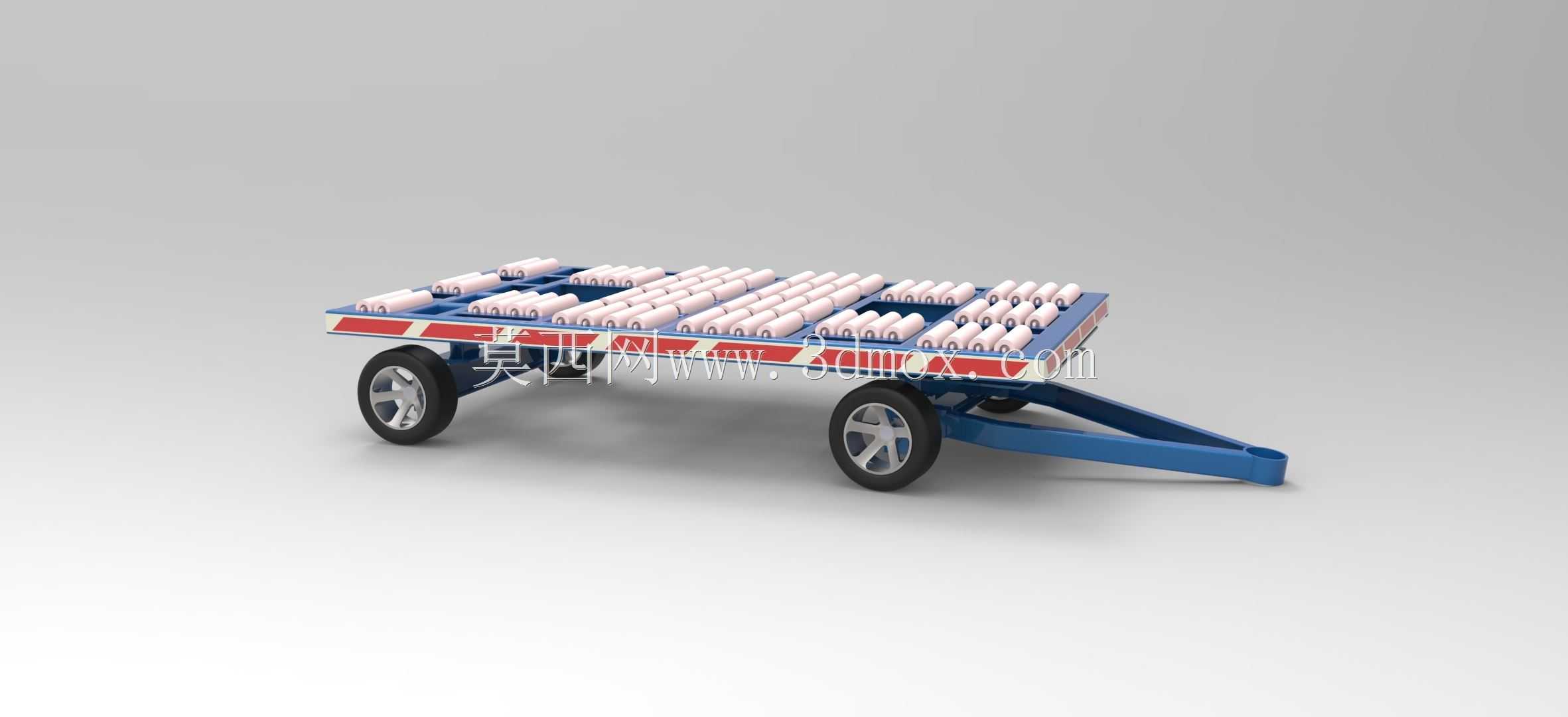

　　在道路施工尤其是沥青摊铺作业的现场，这类拖挂式平板台车主要承担摊铺作业面周边短距离的物料转运任务，区别于大型自卸运输车辆，它的转弯半径极小，能够在刚完成初压、还未完全成型的沥青路面边缘灵活通行，不会对已铺筑路面造成过度碾压破坏，也能避开摊铺机、压路机等大型设备的作业动线，把预制路缘石、小型修补工具、成捆的路面标识钢筋这类零散物料精准送到作业点位。从结构设计来看，整个台车采用低重心布局，承载平板面距离地面高度控制在300毫米左右，一方面降低装卸物料时的抬升高度，减少现场作业人员的体力消耗，另一方面也能在堆放成组的混凝土试块、沥青料桶这类重物时，避免车辆牵引行驶过程中出现侧翻风险。车架主体采用矩形钢管焊接成型，主纵梁沿牵引方向通长布置，

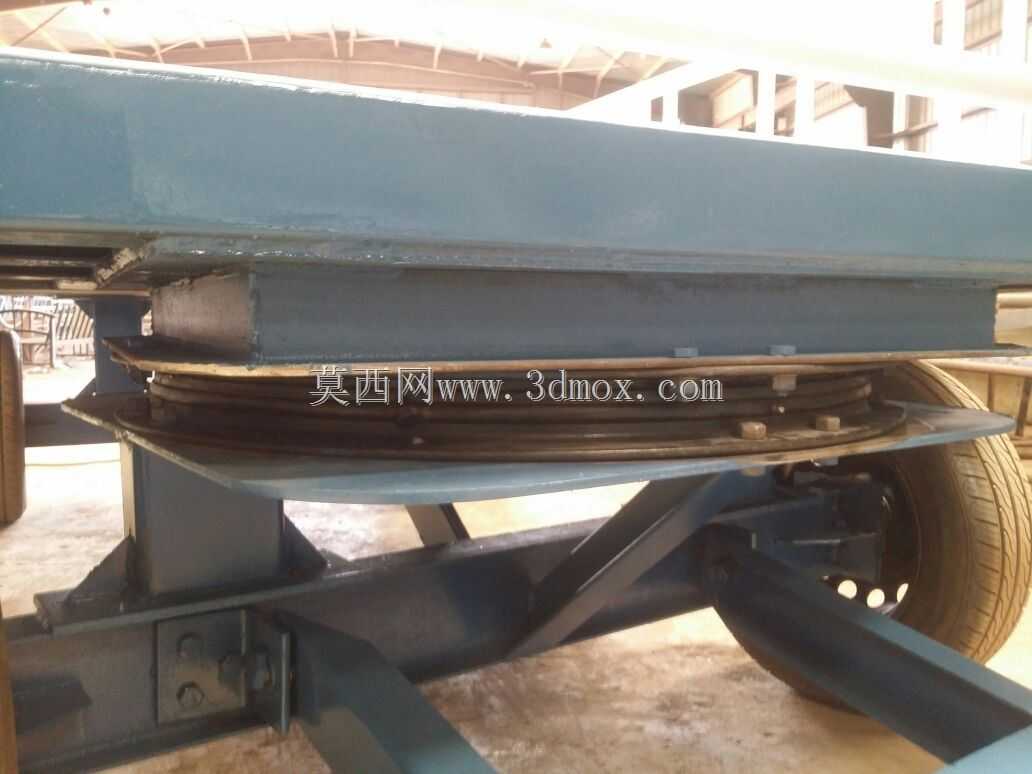

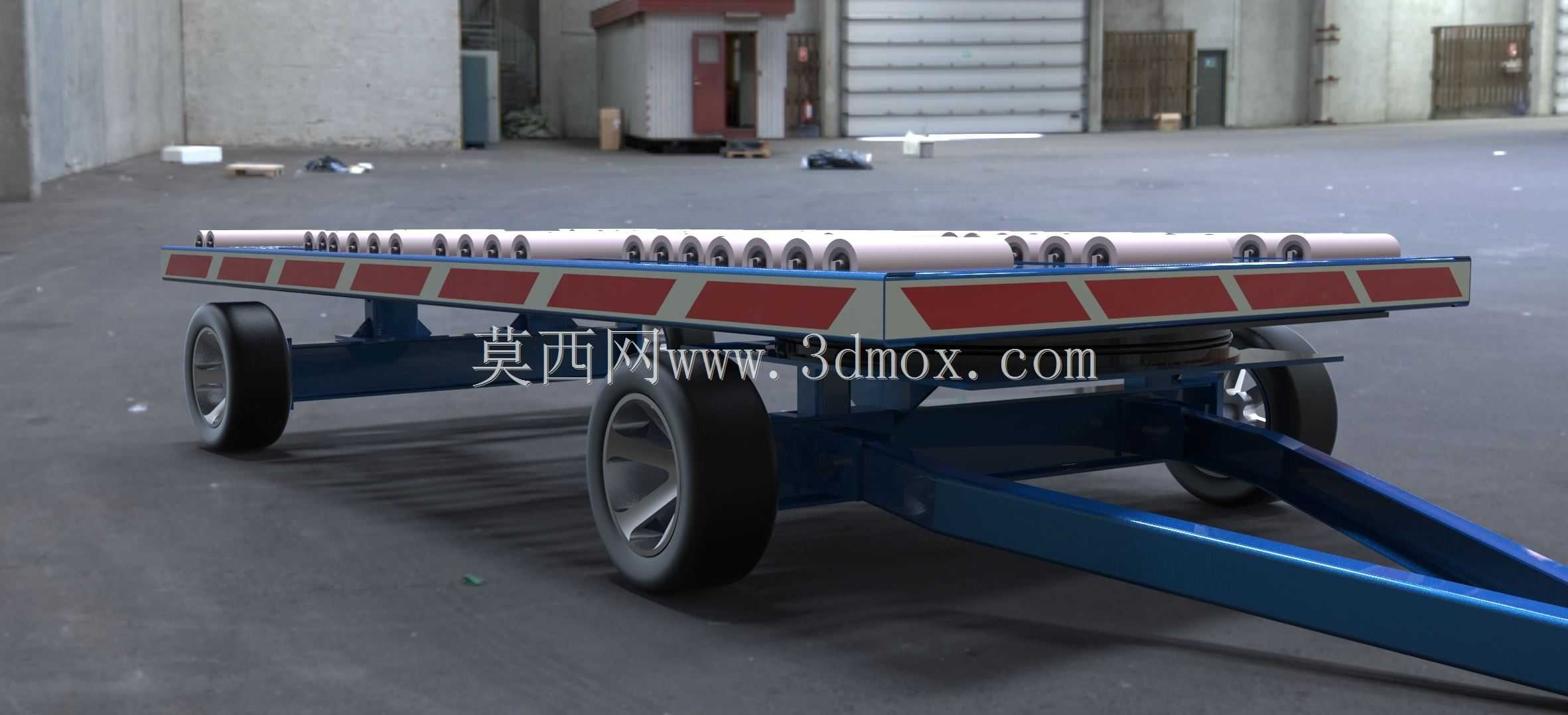

　　横梁按照400毫米间距均匀排布，平板面铺设花纹钢板增加摩擦力，防止运输过程中物料滑动，边缘设置红白相间的反光警示条，在夜间或者视线不佳的施工环境下，能够提醒周边作业人员注意避让。行走部分采用四个实心橡胶轮，前轮为转向轮组，和前端的三角牵引架刚性连接，牵引架末端设置标准的牵引销接口，能够直接挂接在工地常用的小型装载机、手扶拖拉机甚至是其他动力牵引设备的尾部，不需要额外改装连接结构；后轮为固定承重轮，轮组内部采用密封式滚子轴承，能够适应工地多粉尘、偶尔有沥青飞溅的作业环境，不需要频繁加注润滑脂维护。设计过程中重点考虑了工地非铺装路面的通行需求，轮组的悬挂采用刚性连接搭配橡胶缓冲垫，既能够承载额定重量下的载荷，

　　也能在经过路面坑洼时吸收部分冲击，避免车架焊缝因为长期颠簸出现开裂。承载平板的边缘没有设置过高的栏板，是因为日常转运的物料尺寸差异较大，没有栏板的限制可以放置长度超出平板面的长条形物料，比如摊铺作业用的找平铝梁、切缝机导轨这类构件，只需要用绑带穿过平板边缘预留的绑扎孔固定即可，适配性更强。牵引架的长度经过反复校核，确保牵引车辆转弯时，台车的前轮转向角度能够匹配牵引车的转弯轨迹，不会出现轮胎侧滑刮蹭路面的情况，同时牵引架的离地高度也做了适配，挂接后平板面保持水平，不会出现前高后低或者前低后高的倾斜情况，避免运输过程中物料因为车身倾斜滑落。从安装边界来看，整个台车的整体宽度控制在1.2米以内，能够顺利通过工地临时搭设的便桥、

　　施工围挡预留的通行口，长度不含牵引架时为1.8米，加上牵引架总长度2.8米，在狭窄的施工便道上也能完成掉头操作，不需要太大的回转空间。轮距设置为1米，四个轮子的受力点均匀分布在车架四角，满载时每个轮子的承重不超过200公斤，普通的实心橡胶轮完全能够满足承载需求，不需要选用重载充气轮胎，也降低了日常维护中轮胎被工地尖锐物扎破的概率。在实际使用场景中，这类台车除了沥青施工场景外，也能在厂区内部、仓储货场承担短距离的散料转运任务，因为结构简单，没有复杂的传动或者液压部件，现场维修只需要常规的焊接、紧固件更换即可完成，不需要专业的维修设备，非常适合作业环境复杂、维护条件有限的户外施工场景。建模过程中对每个轮组的转动自由度、牵引架的转向联动都做了还原，能够直接用于运动仿真模拟，验证不同牵引速度下的转弯通过性，也能根据实际使用需求调整平板尺寸、轮组规格，适配不同的载荷要求。
