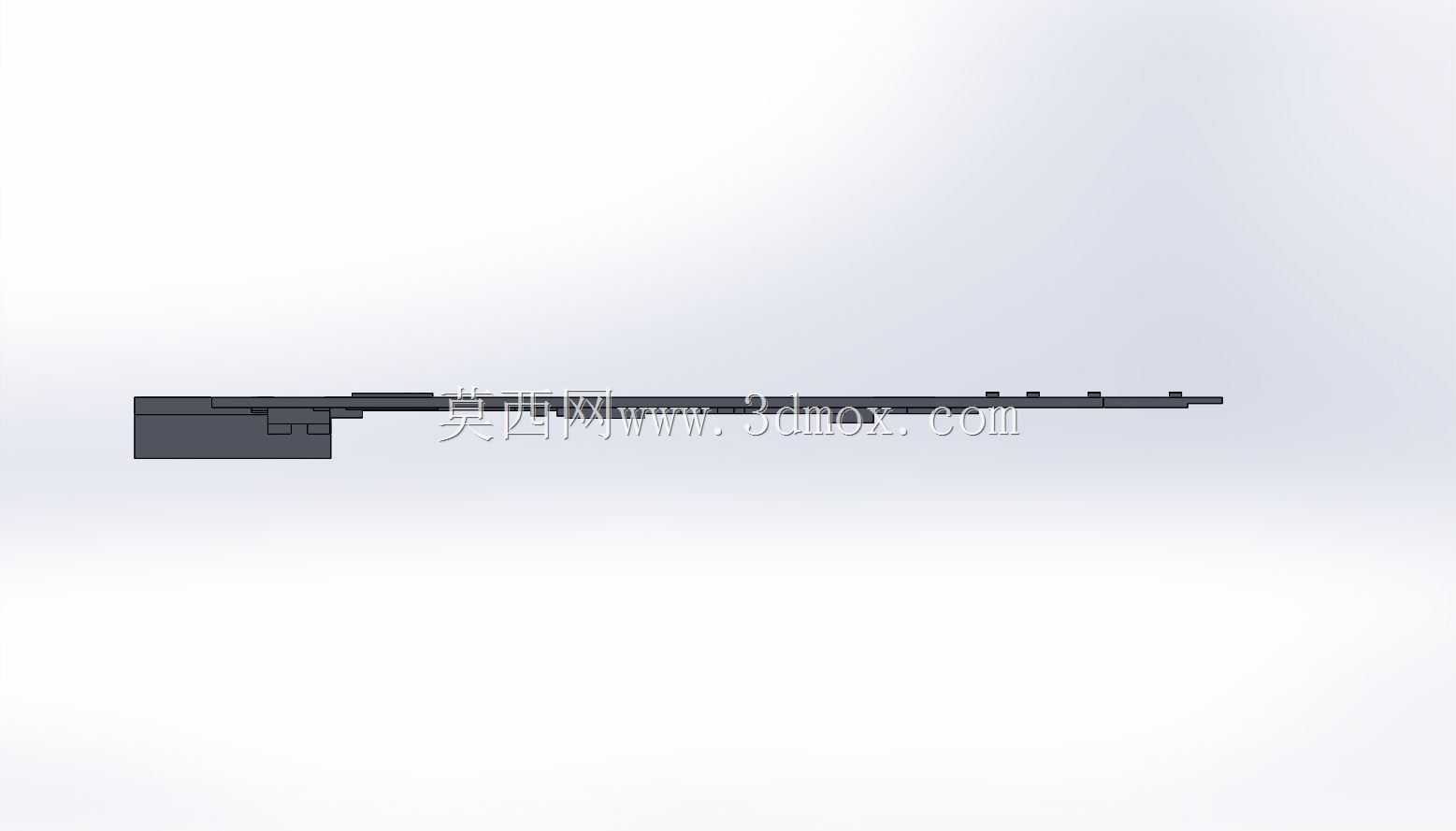

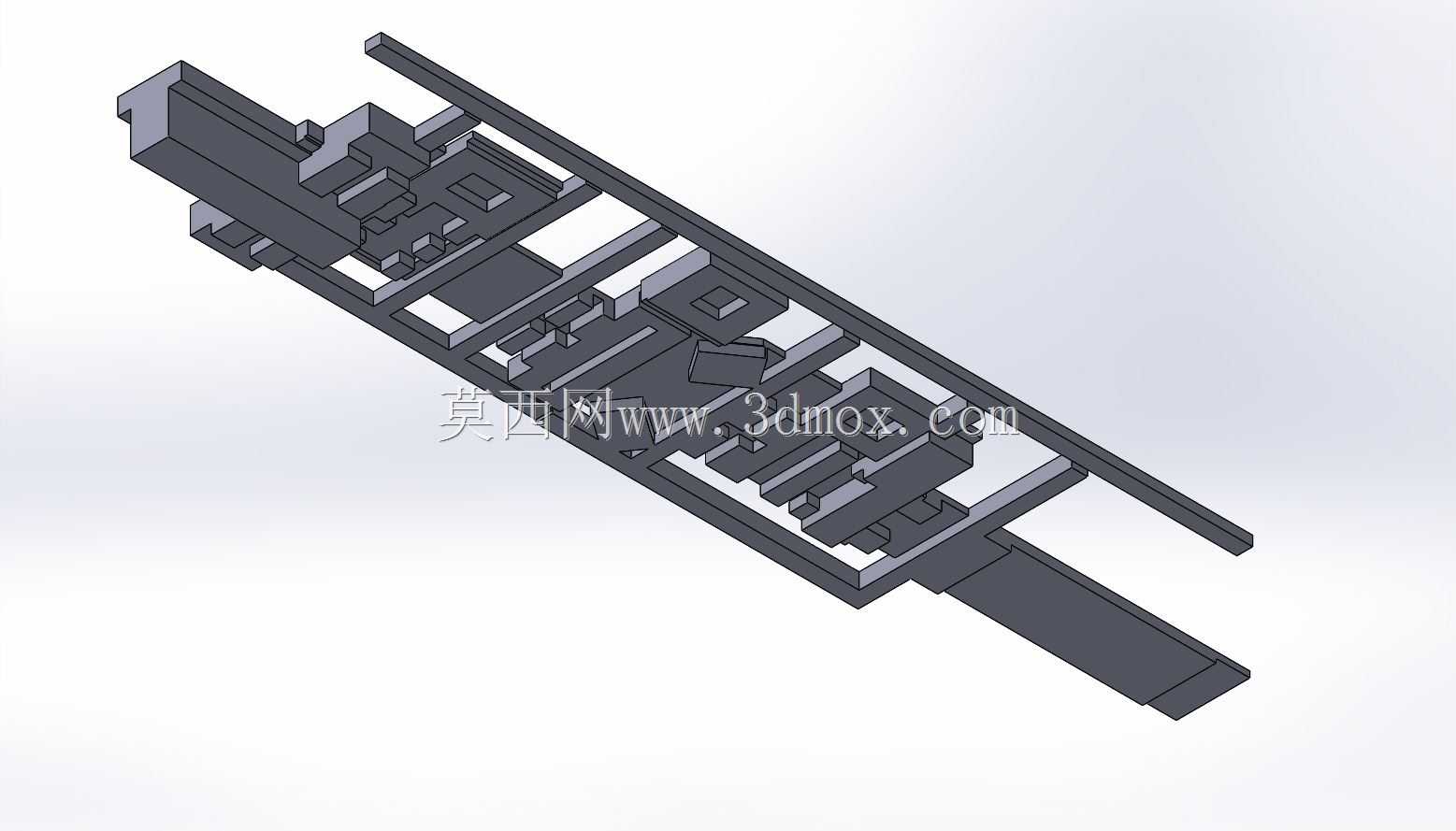

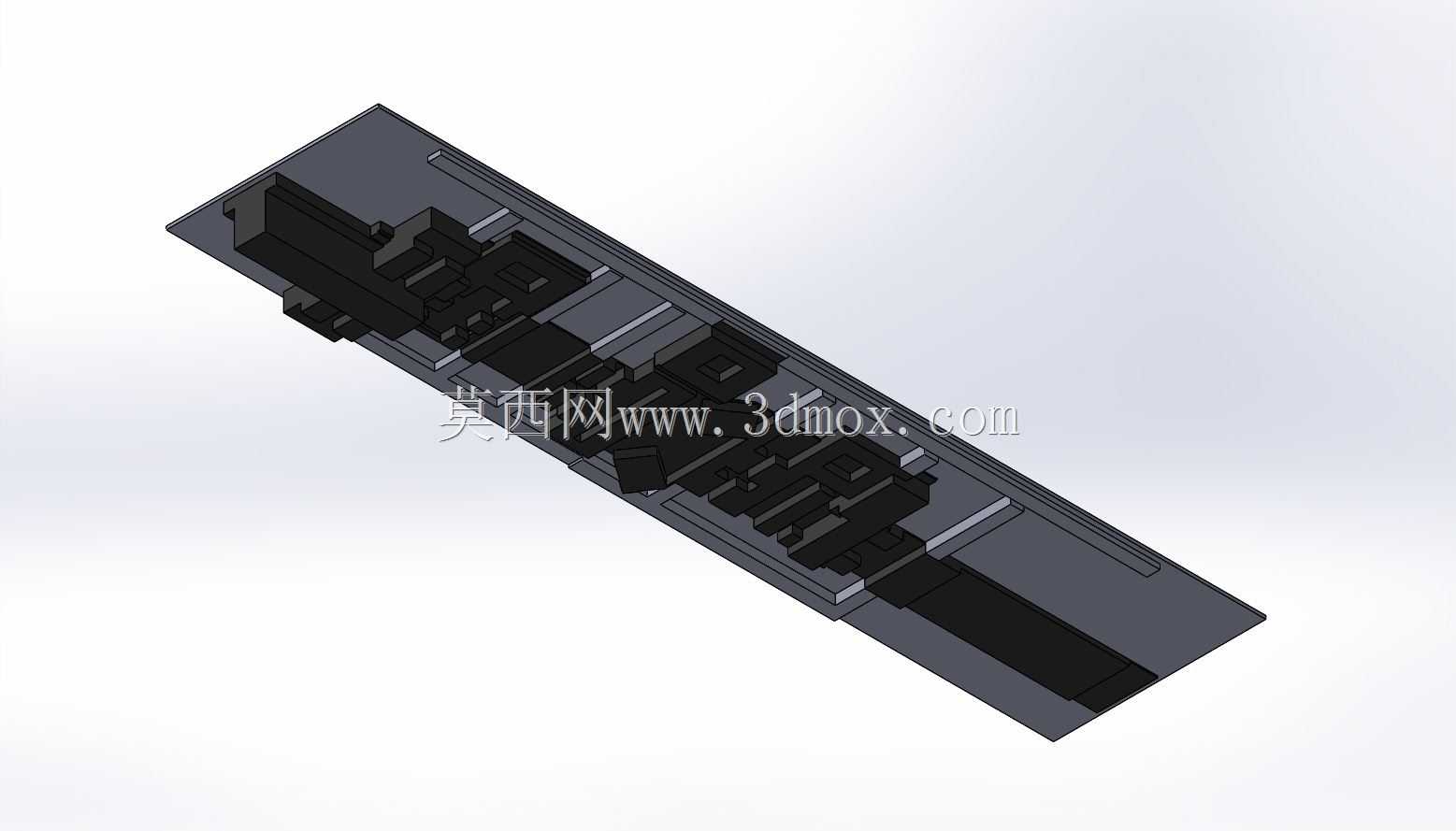

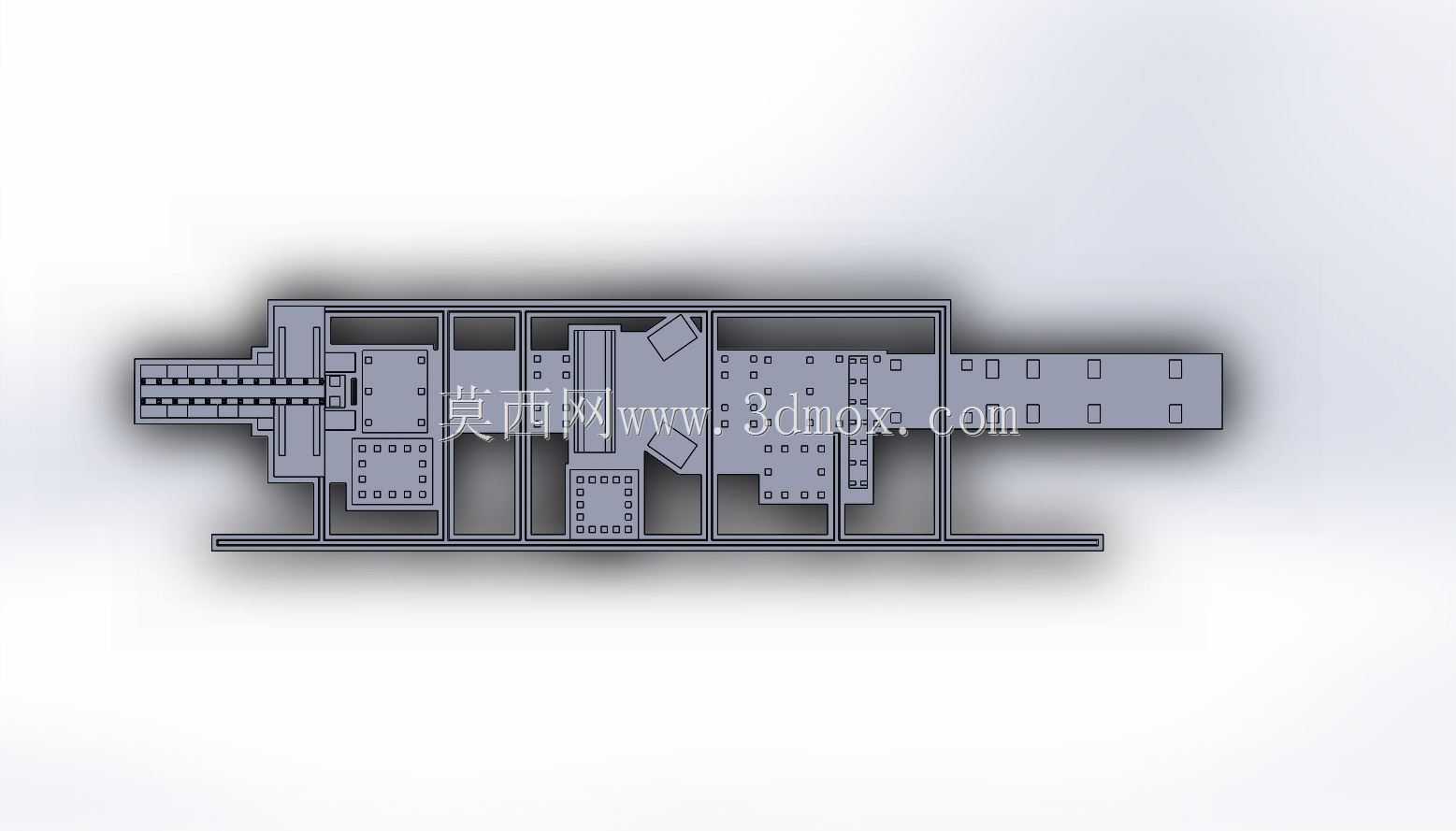

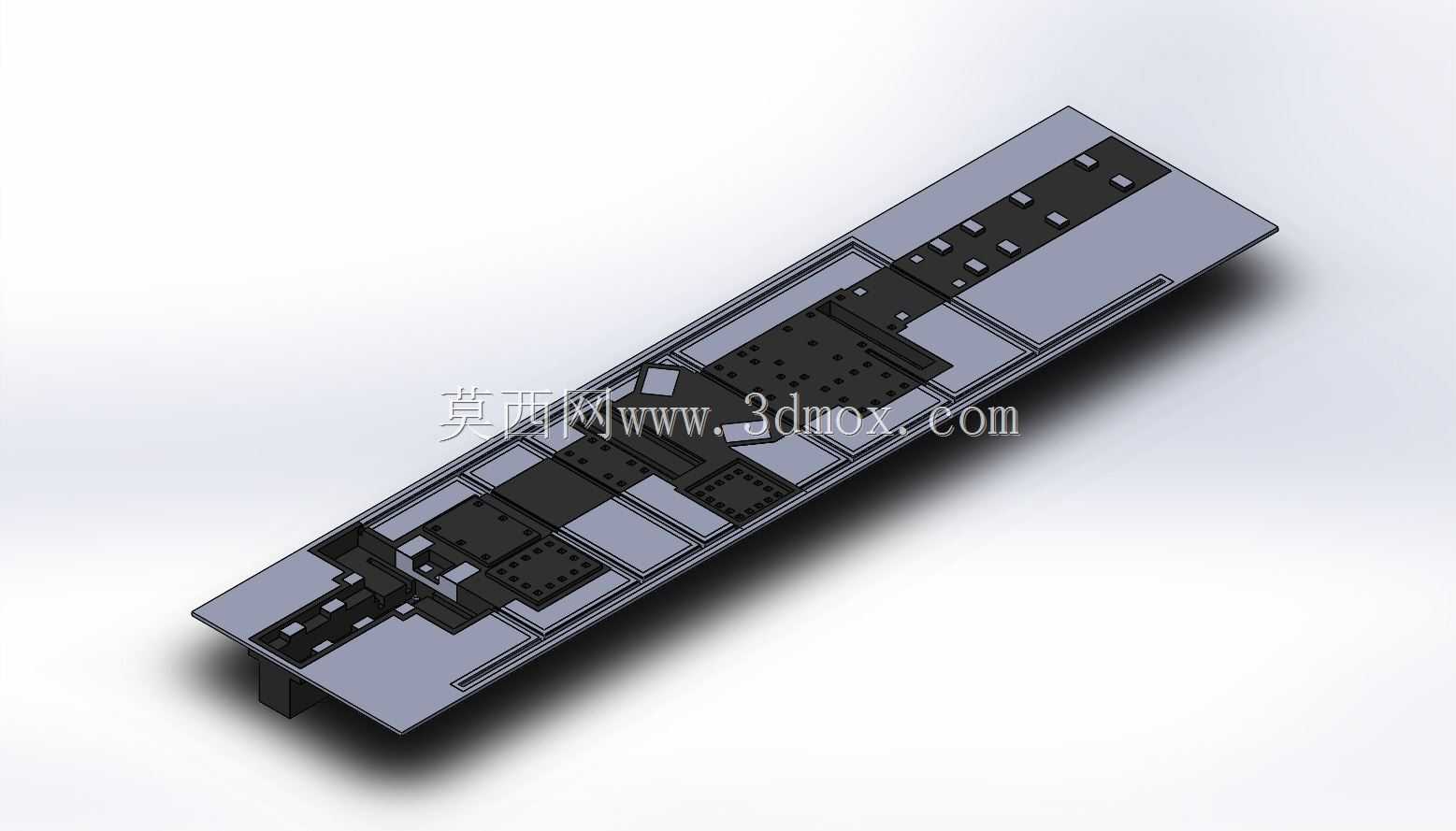

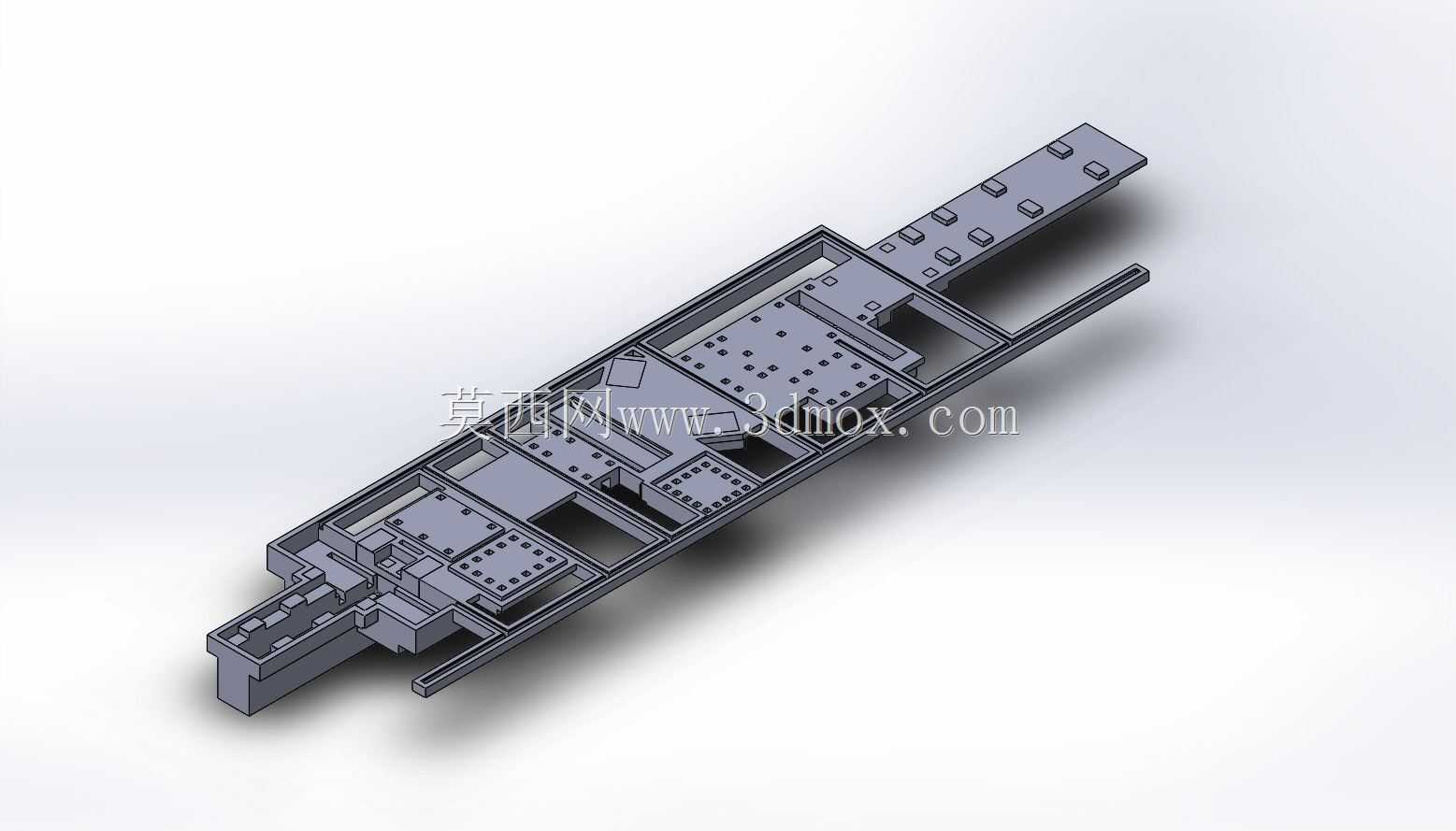

SL系列CTL基座组合结构三维设计

　　在工业生产线的动力传输与工位承载场景中，这类CTL基座组合结构往往承担着核心部件定位、载荷分散传递、多组件集成安装的关键作用，区别于常规单一平板式安装底座，该结构采用分段式模块化布局，沿长度方向划分出多个独立安装腔室，可同时适配驱动单元、传动组件、执行模块、检测元件的同步安装需求，无需额外设计转接支架即可完成不同功能部件的位置固定。从结构设计逻辑来看，整个基座采用框架式受力结构，外围设置连续的围边加强筋，内部根据不同安装部件的载荷特性设计了差异化的支撑凸台，对应重载传动部件的安装区域加厚了底板厚度并布置了网格状加强筋，可有效抵消设备运行过程中产生的振动载荷，避免长期运行出现基座形变；

　　对应轻载检测元件的安装区域则设计了密集的标准化安装孔位，孔位间距遵循通用工业安装模数，可兼容不同规格的传感器、布线槽、防护盖板的快速安装。基座的安装边界经过精准校核，整体长度方向预留了足够的安装操作空间，两端设置的定位凸台可与生产线的预埋地脚螺栓直接配合，安装时无需额外现场配焊定位块，大幅缩短现场施工的调试周期；宽度方向的尺寸严格匹配对应生产线的机架安装间距，侧面预留的穿线孔位可将设备内部的动力线缆、信号线缆统一规整引出，避免线缆外露造成的安全隐患。实际应用中，这类基座常被用于自动化装配线、物料输送系统、小型加工单元的底部承载，可在多粉尘、轻微油污的车间环境下长期稳定工作，结构表面的安装平面经过平面度校核，

　　可保证安装在其上的传动部件同轴度误差控制在允许范围内，减少传动过程中的额外磨损。设计过程中针对不同腔室的受力情况做了有限元仿真验证，在额定载荷下基座的最大形变量控制在0.02mm以内，完全满足工业设备长期运行的精度要求；各分段腔室之间设置的分隔筋既可以提升整体结构的抗扭刚度，也可以避免不同功能部件运行时的振动相互传递，比如驱动端电机运行产生的高频振动不会传递到末端的检测元件安装区域，保证检测数据的稳定性。基座底部设计了均匀分布的支撑脚，每个支撑脚位置都对应内部的加强筋交汇点，可将上部载荷直接传递到地面基础，不会出现局部应力集中导致的基座开裂问题；侧面设置的吊装孔位置经过重心核算，吊装过程中可保持基座水平，

　　避免吊装倾斜导致内部加工面磕碰损伤。不同于焊接式基座需要现场做时效处理消除焊接应力，该结构的一体化设计可直接通过型材拼接或铸件成型完成加工，加工完成后无需额外的应力消除工序即可投入使用，加工周期更短，批量生产时的一致性更好。针对不同的安装需求，基座上的安装孔位采用长圆孔与圆孔组合的设计，部分需要微调位置的部件可通过长圆孔实现小范围的位置调整，调整到位后通过紧固件锁紧即可，无需重新钻孔攻丝，大幅降低现场安装调试的难度。
