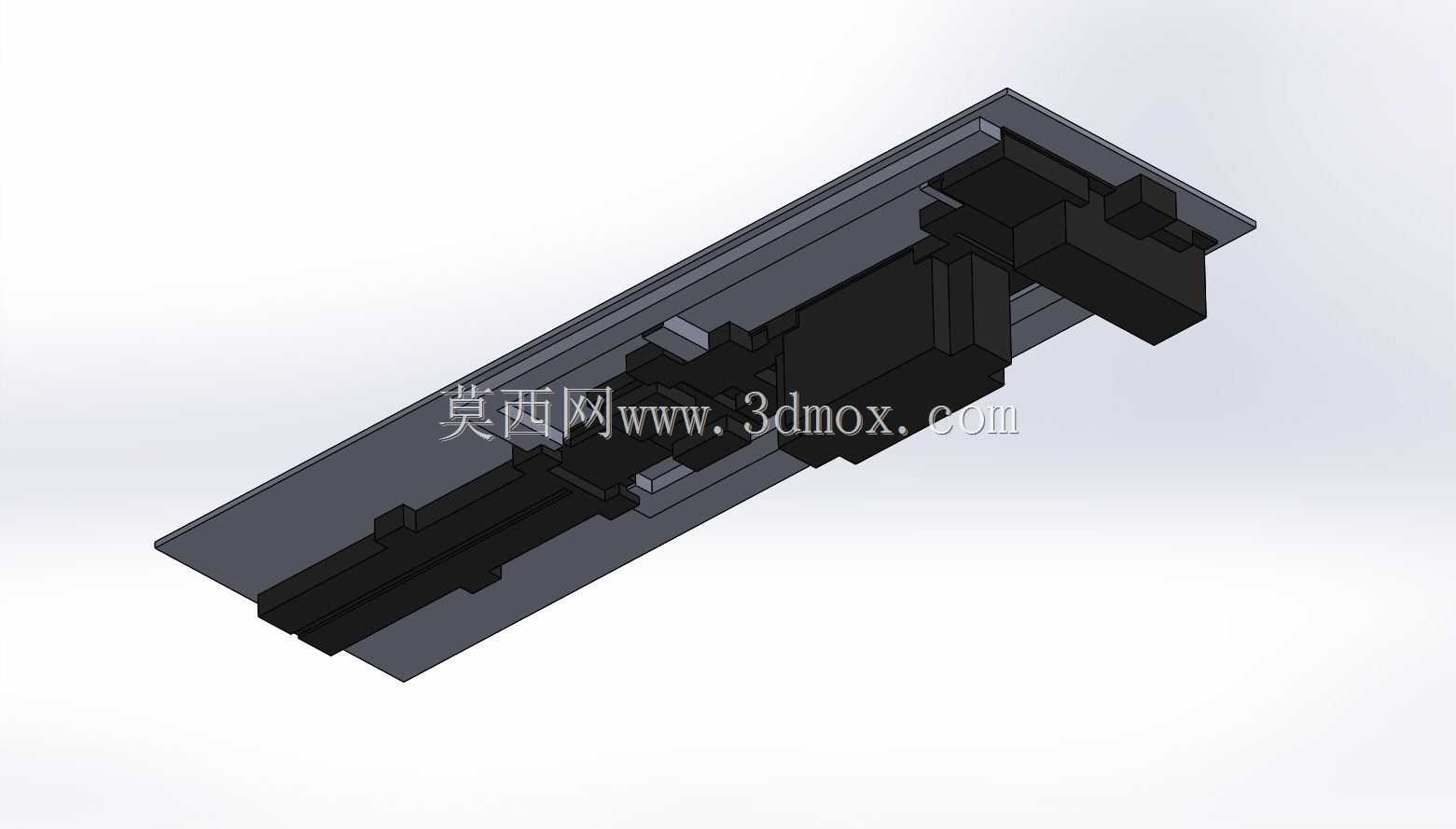

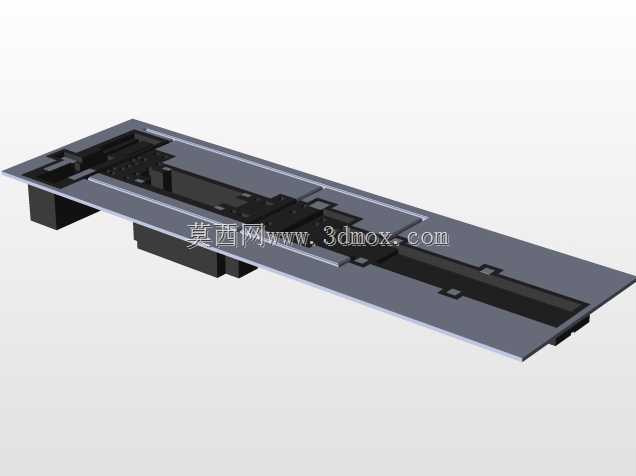

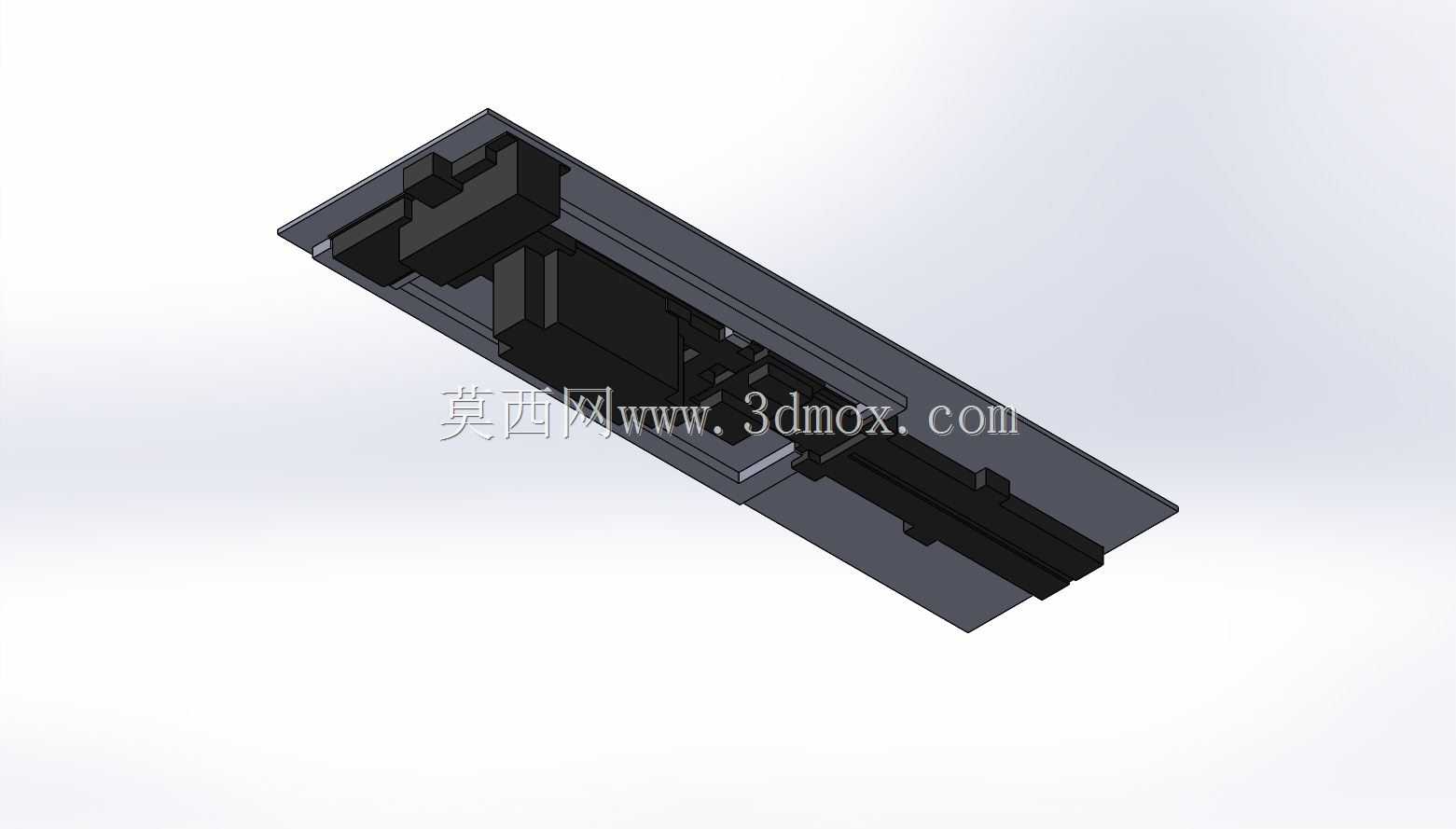

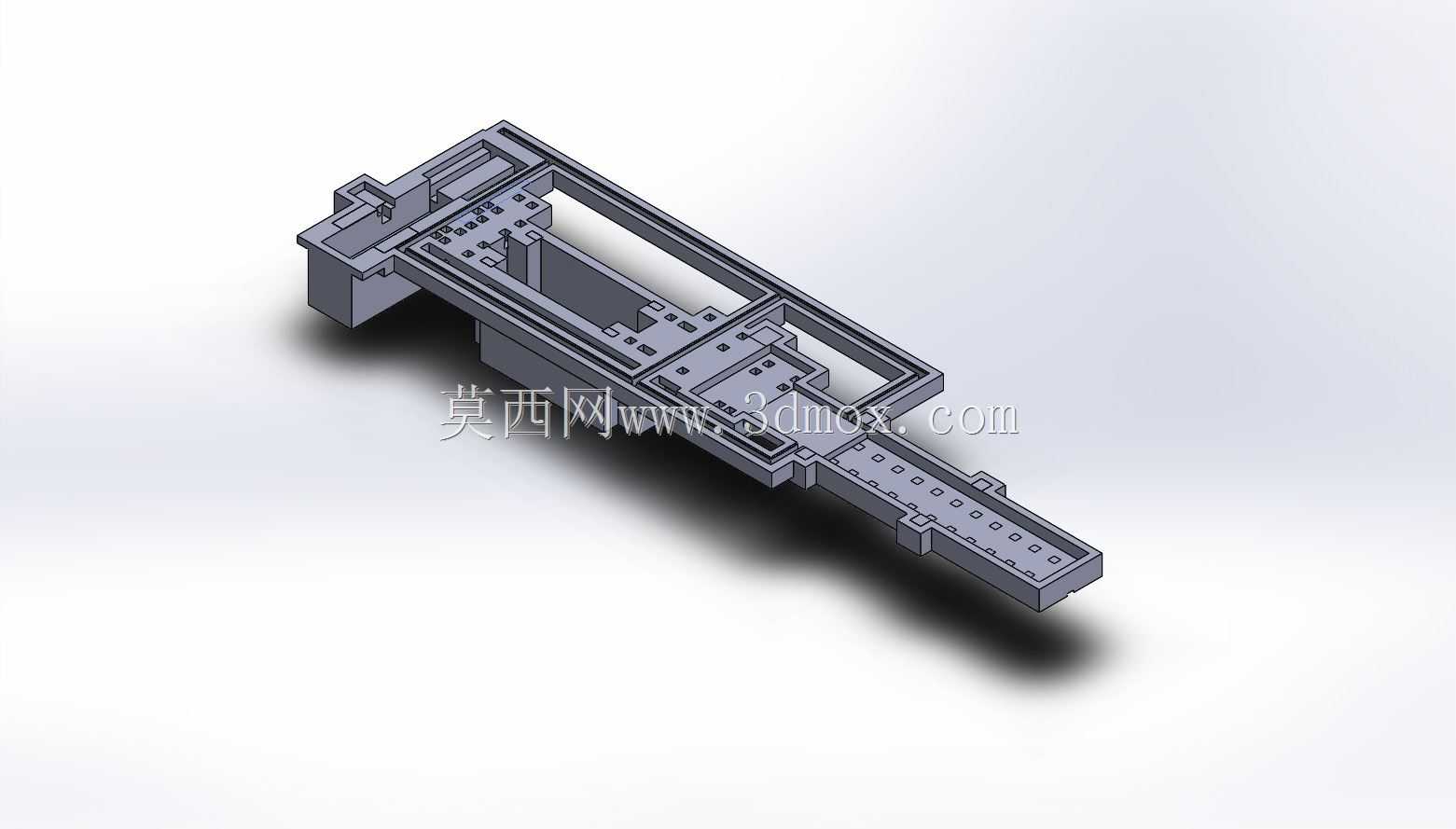

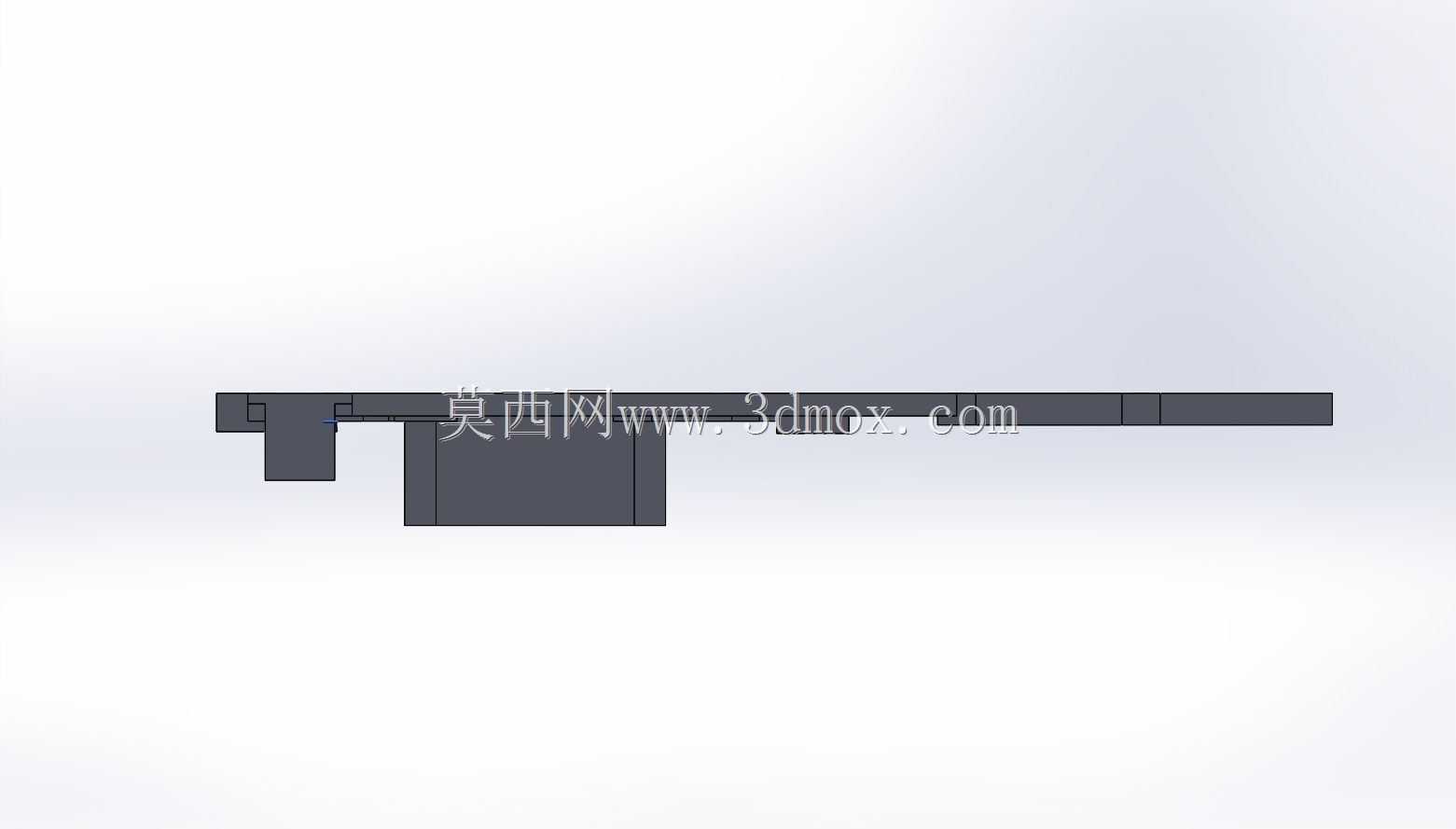

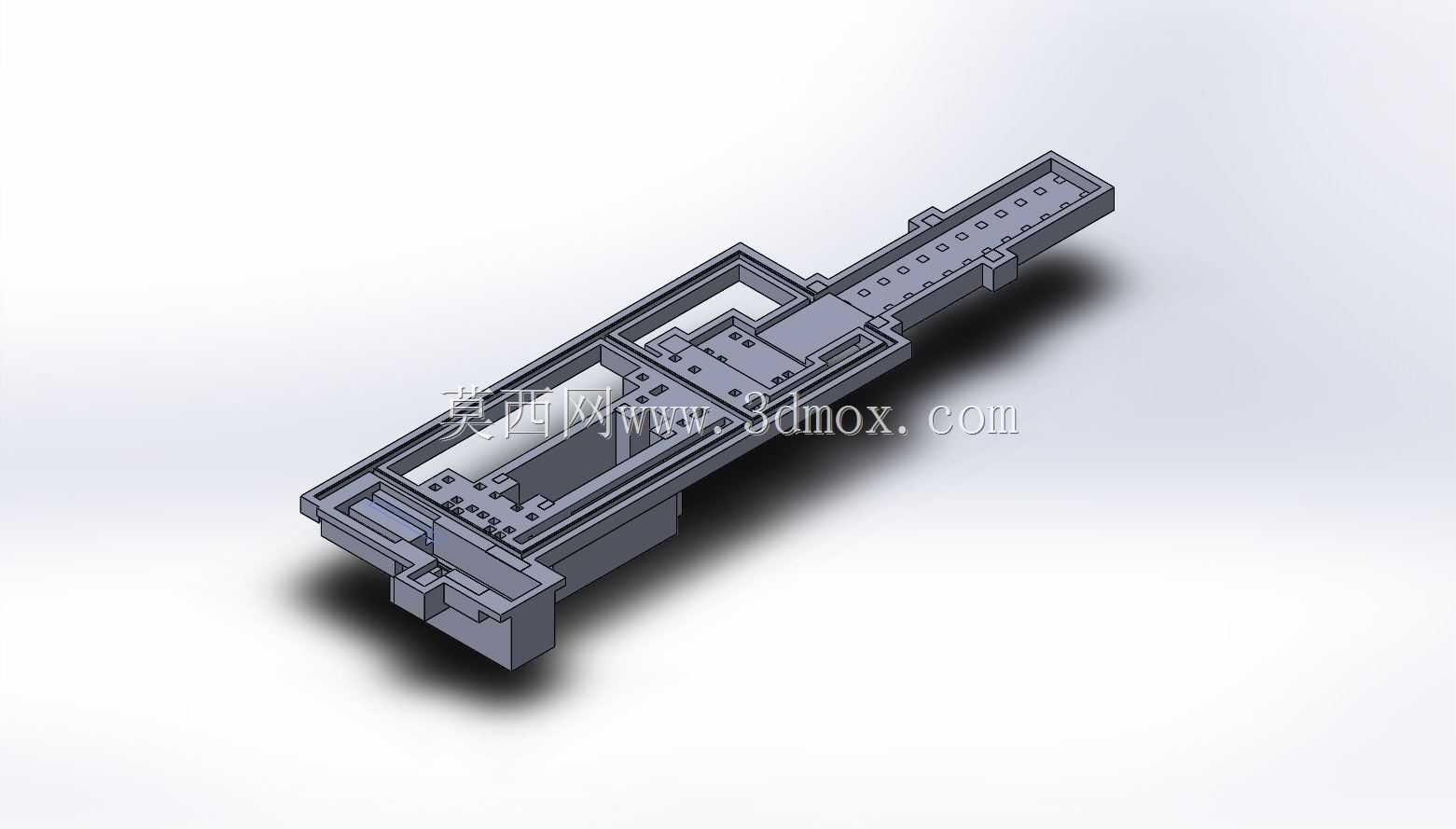

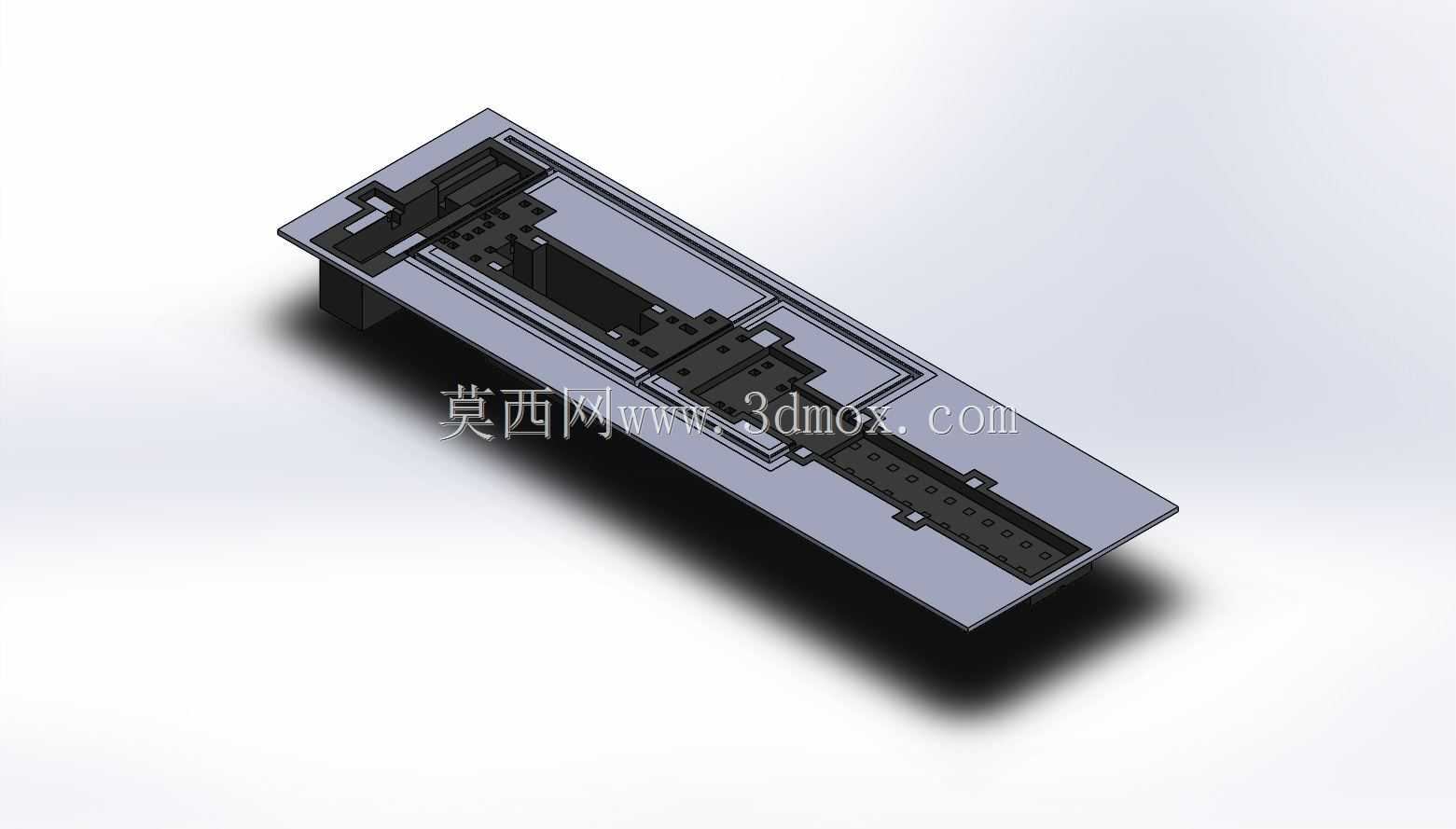

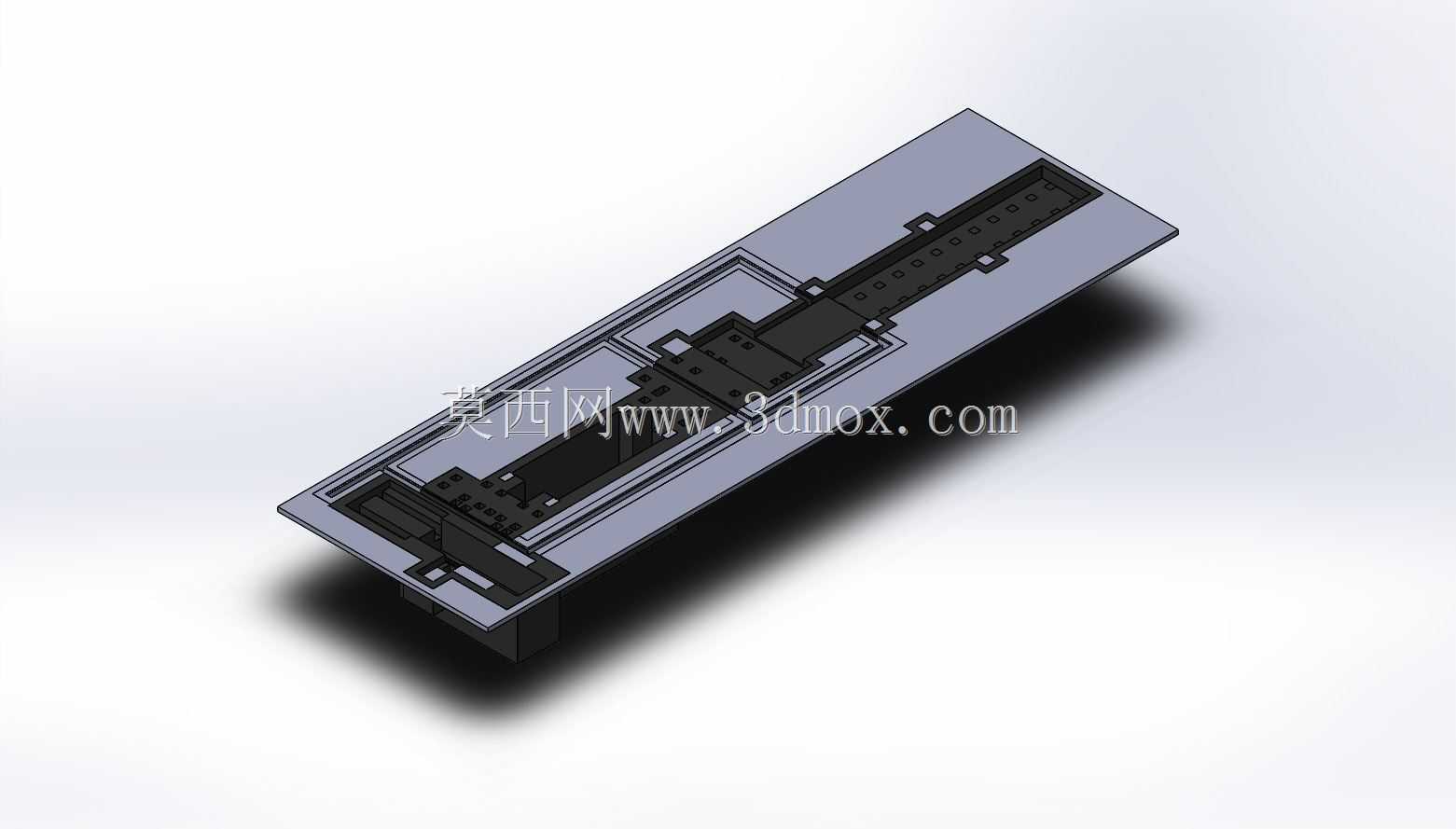

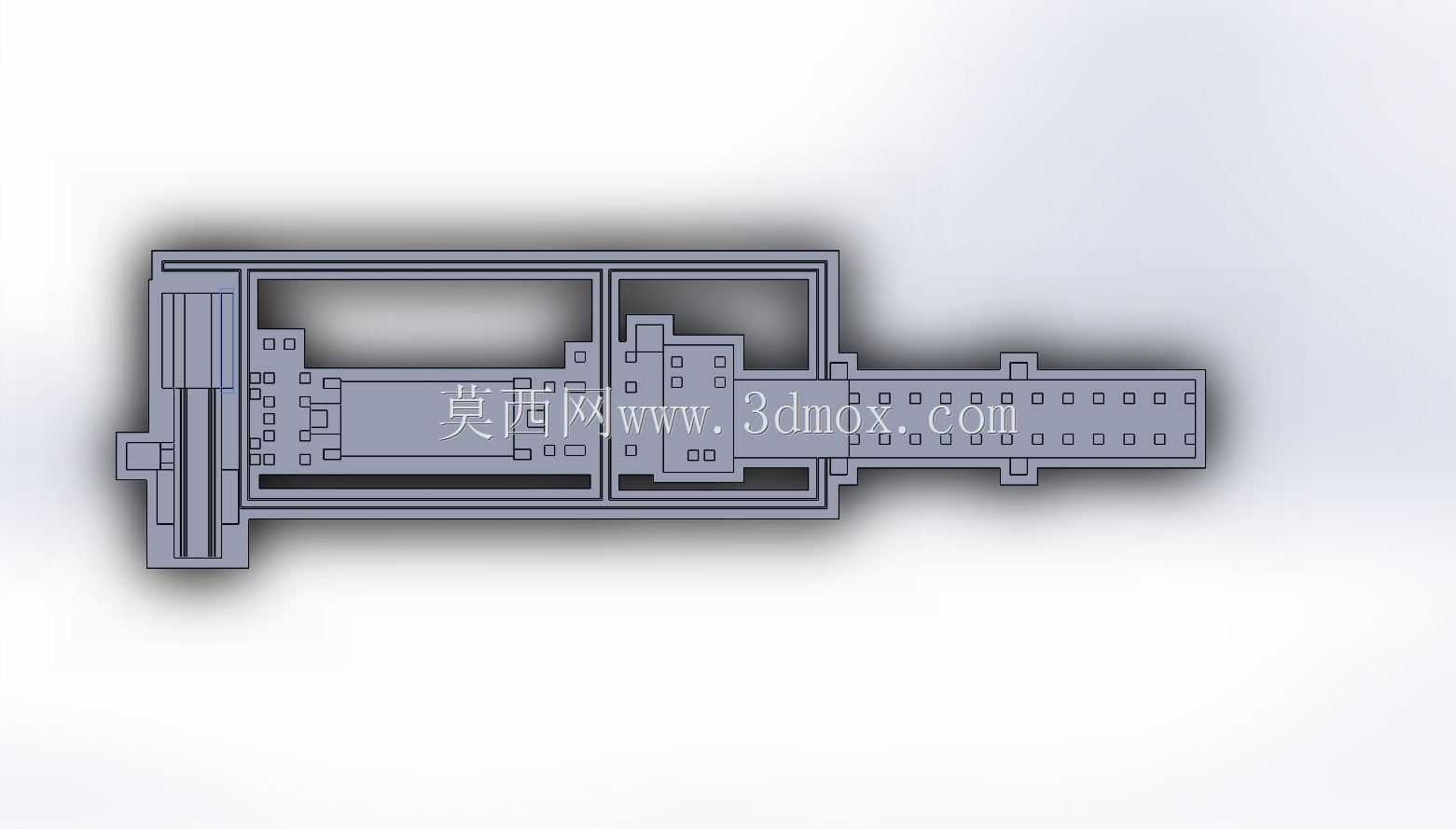

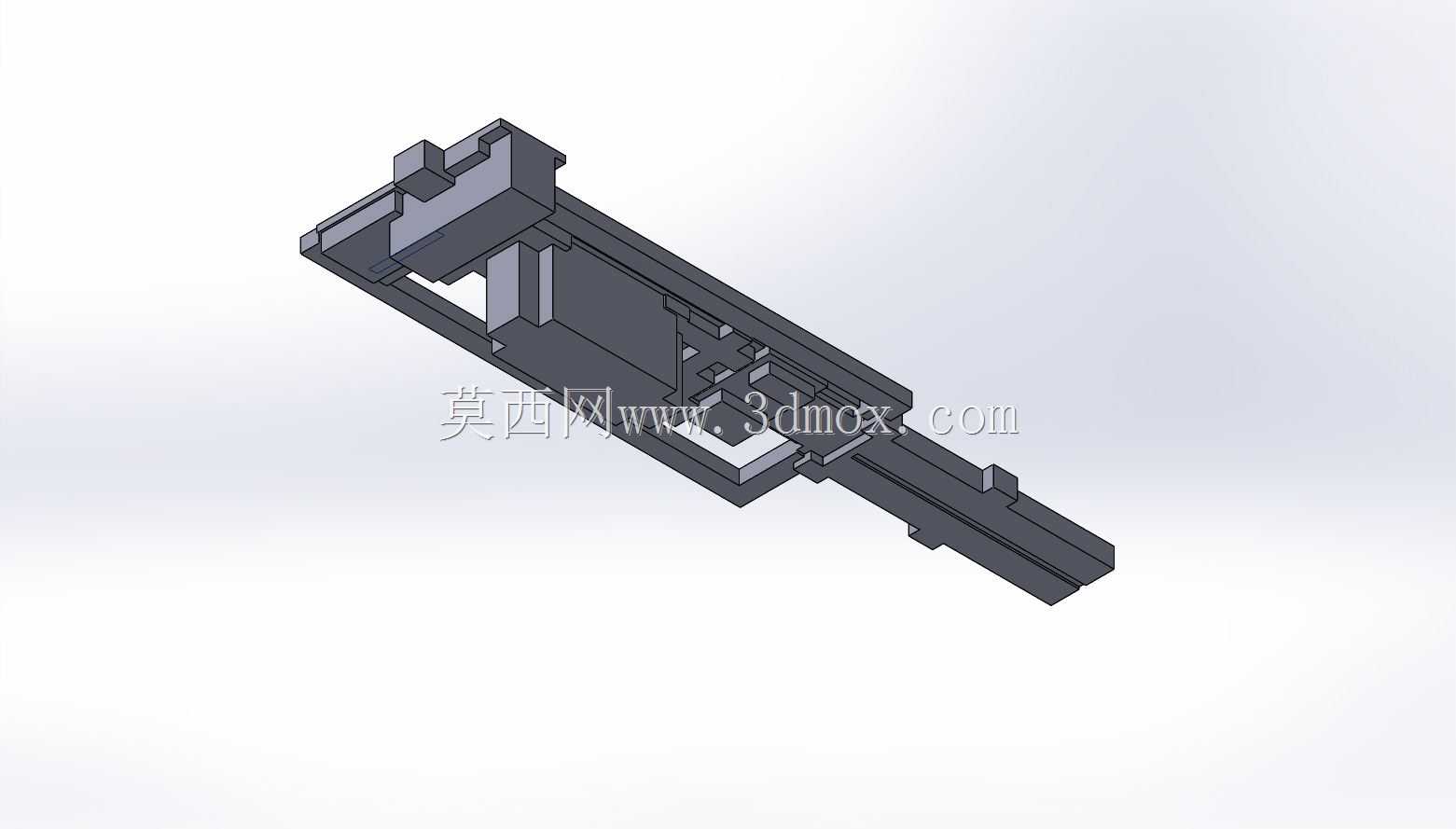

0.2-3X1600CTL设备基座结构设计

　　在金属卷材开平剪切生产线的现场布局中，CTL系列设备承担着将成卷金属带材经开卷、校平、定尺剪切后加工为所需长度板材的核心工序，而对应规格的设备基座作为整套剪切线的承载基准，其结构合理性直接决定整条产线的运行精度与长期服役稳定性。本次涉及的0.2-3X1600规格对应可加工带材厚度覆盖0.2mm至3mm、最大带材宽度1600mm的加工需求，这类产线广泛布局在钣金加工、钢结构预制、家电外壳生产、汽车零部件冲压备料等车间场景，设备基座需要同时承载开卷机构、校平辊组、伺服送进机构、定尺剪切主机、出料输送台等多个功能单元的总重量，还要抵消带材高速送进、剪切瞬间冲击带来的交变载荷，避免长期运行后出现结构形变导致的送料精度偏差、

　　剪切刃口错位等问题。从结构设计逻辑来看，该基座采用整体式焊接箱型框架结构，区别于分体式拼接基座的安装调试痛点，整体框架在焊接后经过去应力退火处理，再通过大型龙门铣床完成各安装基准面的一次装夹加工，能保证各功能单元的安装面平面度、平行度、同轴度公差控制在设备运行要求的范围内。基座沿带材送进方向的总长度匹配1600mm宽幅带材的加工行程需求，预留了开卷段的涨缩机构安装位、多辊校平单元的轴承座安装槽、伺服送进辊组的调整滑槽、剪切主机的刀架安装基准面，以及出料段的输送托辊固定位，各安装位的加强筋布局完全对应上方设备的载荷传递路径，在剪切主机对应的基座位置额外设置了双层加强肋板，抵消剪切瞬间的垂直冲击力，避免该区域出现局部凹陷形变。

　　基座的侧边预留了多组标准化安装孔位，一方面用于固定设备的外围安全防护门壳、气动管路走线槽、电气线缆布线架，另一方面也设置了可调式地脚螺栓的安装支座，每个支座对应位置都做了局部加厚处理，配合调平地脚可以在车间地面不平整的情况下完成基座整体水平度的微调，保证各辊组的轴线平行度偏差不会超出校平工艺的允许范围。在带材送进通道对应的基座区域，设计了连续的托板安装位，托板上表面与校平后的带材下表面保持极小的间隙，既可以承托薄规格带材避免送进过程中出现下垂拱起，也不会因为间隙过小刮伤带材表面，针对3mm厚带材加工时的送进反力，托板下方也设置了间隔均匀的支撑筋，防止长期受带材摩擦挤压出现托板变形。基座的两端分别设计了与前后工序对接的定位止口，

　　进料端可以和开卷机的出料导向机构精准对接，出料端可以和后续的码垛机构、输送平台连接，不需要现场额外配做连接法兰，减少现场安装的调试工作量。从安装边界来看，基座的整体宽度略大于1600mm的最大加工带宽，两侧预留的操作空间足够工作人员完成日常的辊系清洁、刀片更换、轴承维护等操作，基座底部的离地高度也经过优化，既可以容纳下方的废料收集溜槽、气动管路排布，也不会因为过高导致设备整体重心抬升影响运行稳定性。针对薄带材加工时容易出现的带材跑偏问题，基座上对应送进辊组的位置预留了纠偏机构的安装滑槽，可以根据实际生产的带材规格调整纠偏导轮的位置，不需要对基座进行二次加工。整个基座的焊缝都采用连续满焊工艺，避免长期受车间切削液、防锈油侵蚀出现焊缝锈蚀脱落的问题，所有安装孔位都在机加工阶段完成预加工，现场安装时只需要按照定位标记依次组装上方的功能单元即可，大幅缩短产线的现场安装周期。在实际生产场景中，这类基座的结构刚性直接决定了剪切板材的对角线精度、长度公差，当设备运行在高速送进模式下，基座的固有频率需要避开伺服送进机构、剪切机构的工作频率，避免出现共振导致的带材送进抖动、剪切面毛刺超差等问题，因此在设计阶段就通过筋板布局的优化调整了整体结构的固有频率，保证在常用加工速度区间内不会出现共振现象。
