单立柱户外大型广告牌钢结构设计

　　这款单立柱户外广告牌的结构设计，核心围绕户外长期服役的抗风载、自重载荷与安装维护便利性展开，首先从应用场景来看，这类结构主要布设在城市主干道旁、高速路出入口、城郊开阔区域以及大型商圈外围的开阔地块，承担商业信息发布、公益宣传、交通指引类信息的户外展示功能，由于布设区域多为无遮挡的开阔地带，结构设计阶段首先要考虑不同高度下的风载荷取值，尤其是画面面板区域的风阻系数，要兼顾面板自身的透风率与整体结构的抗倾覆能力。

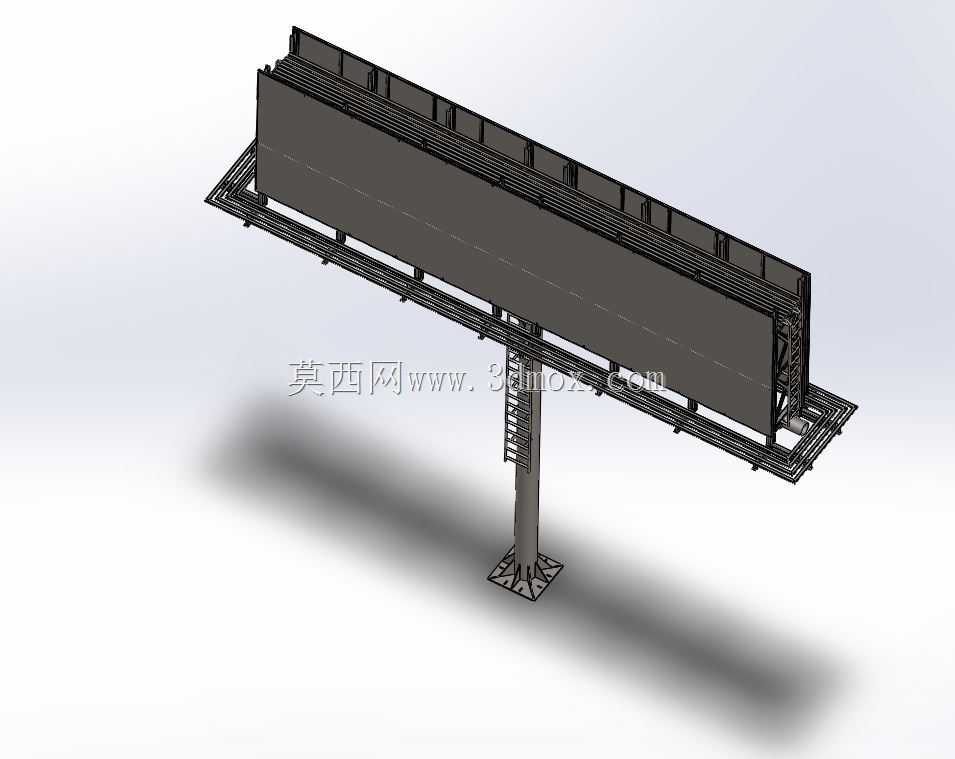

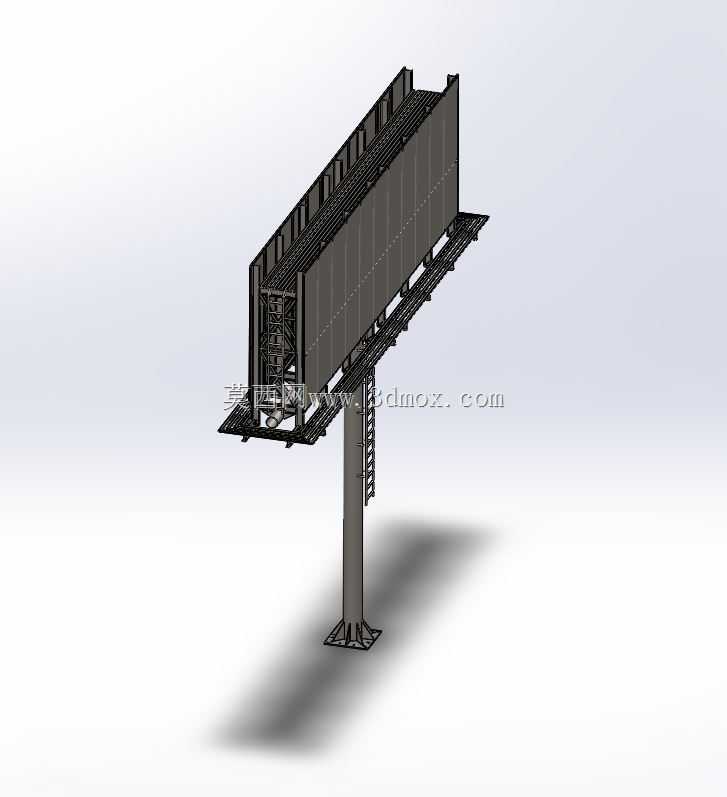

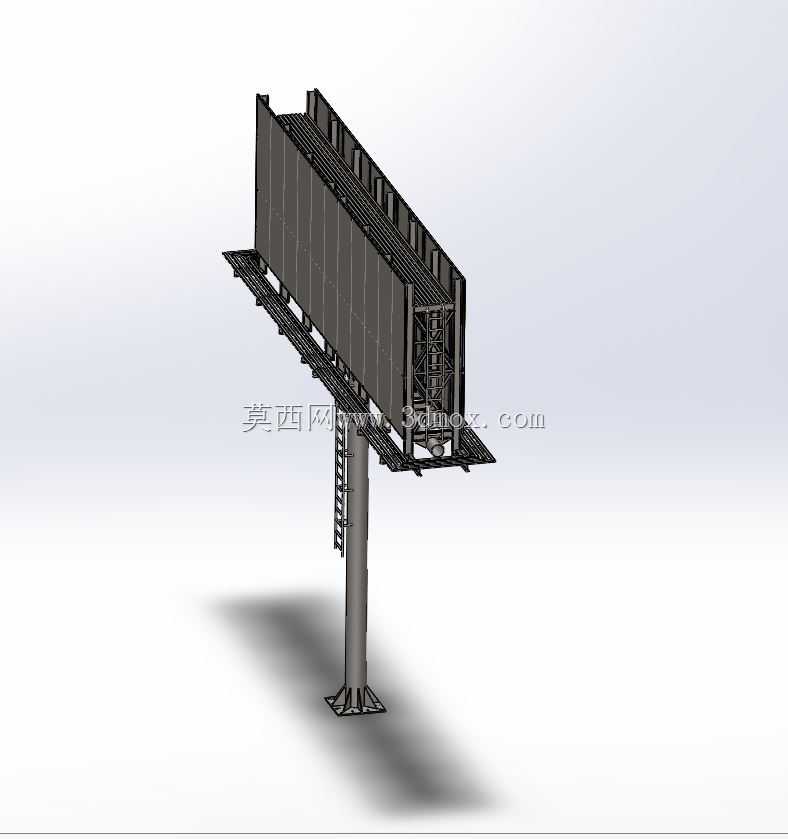

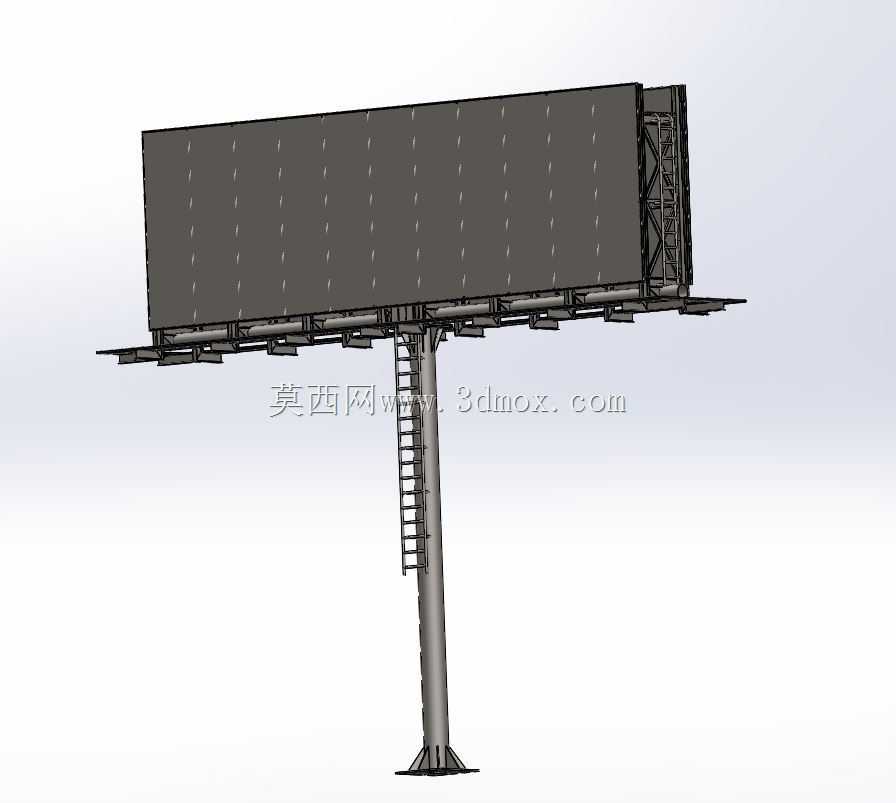

　　从结构组成来看，整体分为底部预埋基础段、单立柱支撑段、顶部牌面承载框架、检修通道与爬梯结构几个核心部分。底部的法兰盘连接结构，需要匹配现场混凝土预埋基础的地脚螺栓点位，法兰盘的厚度、加劲肋的排布角度，都经过载荷验算，确保立柱与基础连接的刚性，避免长期风振下连接螺栓出现疲劳松动。单立柱采用变径或者等径的钢管结构，内部根据高度设置横向加劲隔板，避免立柱在横向风载下出现局部失稳，立柱侧壁预留的爬梯固定点位，每间隔一段距离设置休息平台的连接耳板，满足后期运维人员攀爬检修的安全规范要求。

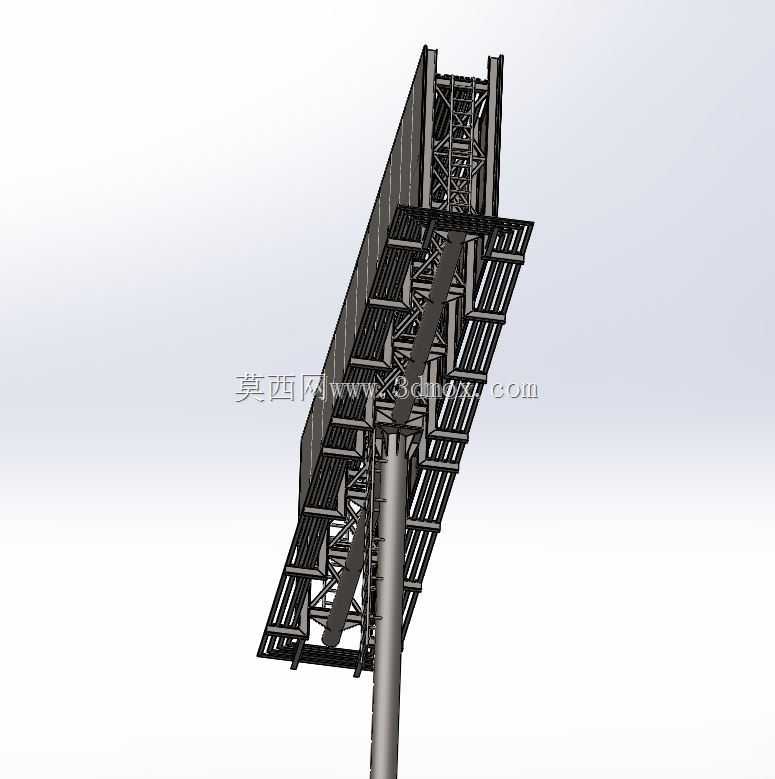

　　顶部的牌面框架部分，采用主次梁分层排布的结构形式，主横梁直接与立柱顶端的连接法兰对接，承担整个牌面的纵向载荷与横向风载传递，次梁按照广告画面的安装模数排布，既作为广告喷绘布或者硬质面板的安装基底，也通过交叉布置的斜向支撑形成稳定的桁架结构，减少牌面在强风下的形变幅度。牌面背部预留的检修通道，采用防滑格栅板铺设，通道两侧设置防护栏杆，运维人员可以通过爬梯直达背部通道，完成画面更换、结构螺栓紧固、照明线路检修等作业，不需要额外搭设高空作业平台，降低后期运维的成本与安全风险。

　　设计过程中，牌面的尺寸边界充分考虑了道路行车视距的要求，牌面下沿距离地面的净空高度满足通行区域的限高要求，避免对过往超高车辆造成通行阻碍，同时牌面的倾角设置兼顾不同行车方向的可视角度，确保过往车辆与行人能够在有效视距内清晰获取展示内容。结构的所有连接节点，除了法兰连接的螺栓副之外，现场焊接的部位都预留了防腐处理的作业空间，整体钢结构件出厂前完成喷砂除锈与防腐涂层涂装，现场安装仅需要完成螺栓紧固与少量焊缝补涂，减少高空作业的工作量。

　　从载荷传递路径来看，风载作用在牌面面板上的力，首先通过次梁传递给主横梁，再由主横梁传递到中心立柱，最终通过立柱底部的法兰盘传递到混凝土基础，整个传力路径简洁明确，没有多余的传力环节，每个节点的受力都可以通过力学计算明确取值，避免出现应力集中的薄弱部位。牌面边缘的包边结构，既可以遮挡内部的框架结构提升整体外观整洁度，也可以避免雨水直接冲刷框架连接节点，减少雨水锈蚀对结构寿命的影响，顶部设置的小坡度排水檐，能够让降雨快速从牌面两侧排走，避免积水增加结构额外载荷。

　　针对不同区域的气候差异，结构设计时还预留了附件安装点位，比如北方多雪区域可以在牌面顶部加装挡雪檐，减少积雪堆积带来的额外载荷，南方多台风区域可以适当加密次梁与斜撑的排布密度，提升整体结构的抗风等级，照明系统的布线全部隐藏在立柱与框架的内部空腔中，既避免线路外露老化，也让整体外观更加简洁规整。爬梯的踏步采用防滑齿形结构，每段爬梯都设置安全护笼，符合高空作业的安全防护规范，爬梯与立柱的连接采用可拆卸的螺栓结构，后期如果出现局部构件锈蚀，可以单独更换不需要整体切割拆除。
