矿用分级浓缩用水力旋流器组结构设计

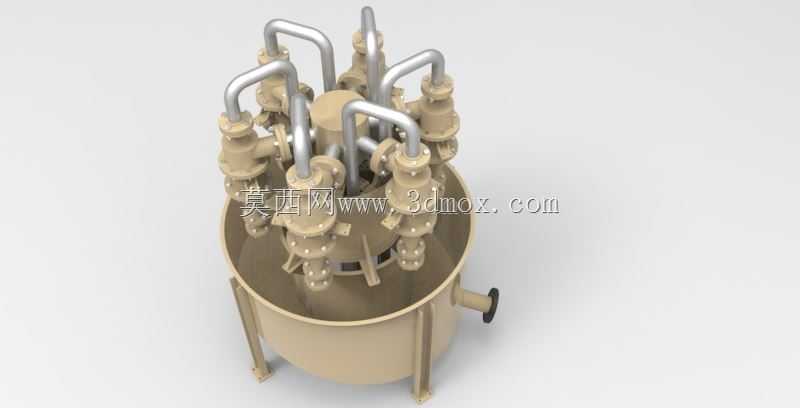

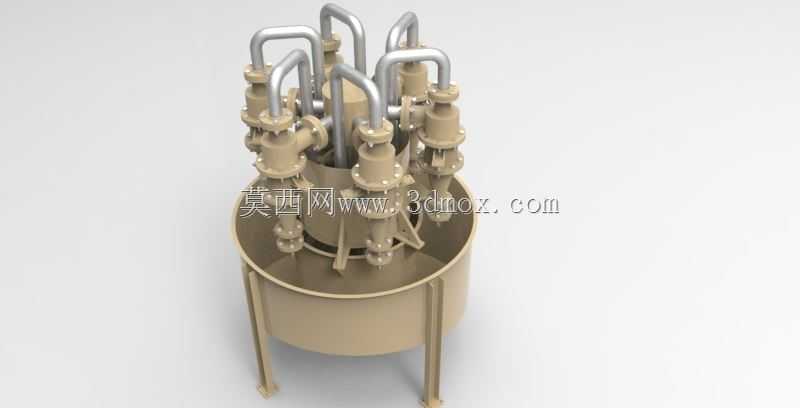

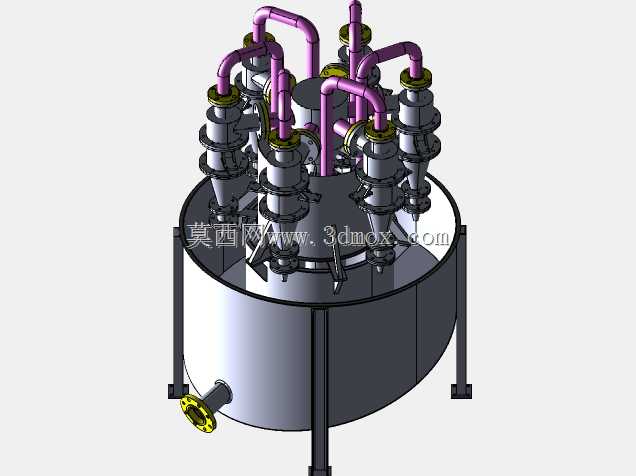

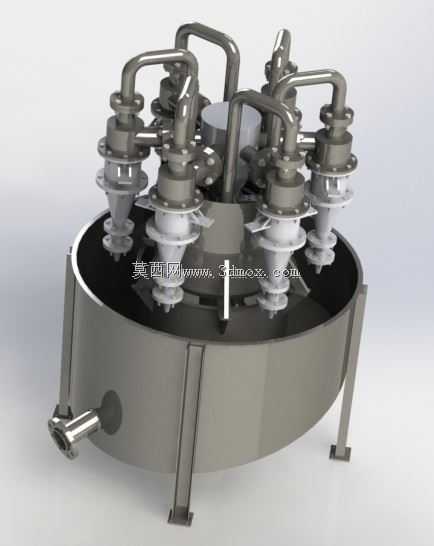

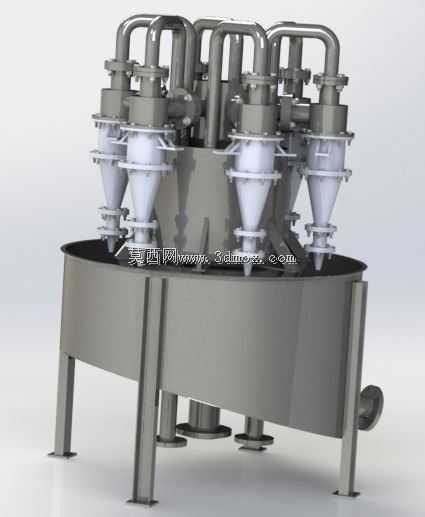

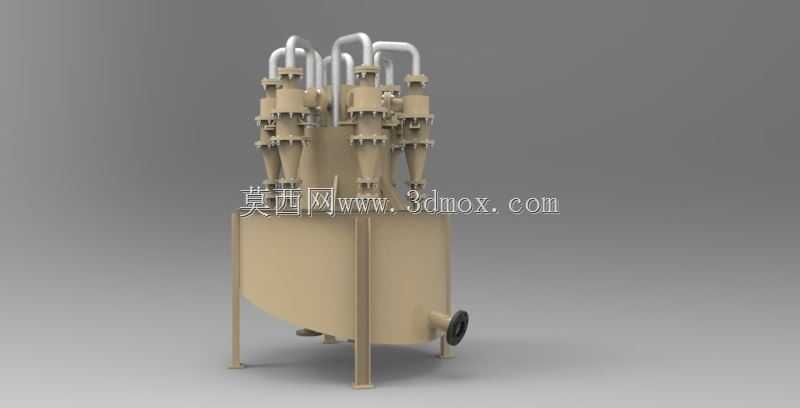

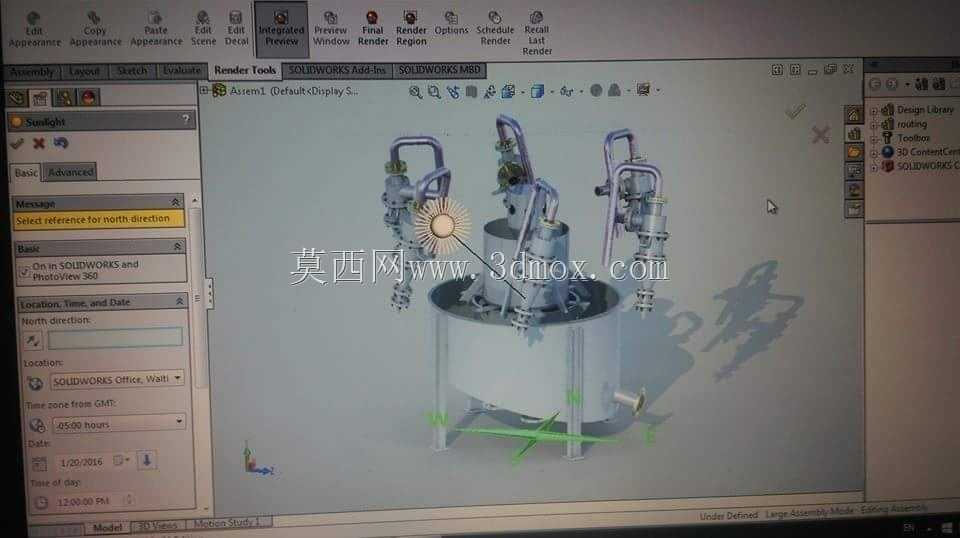

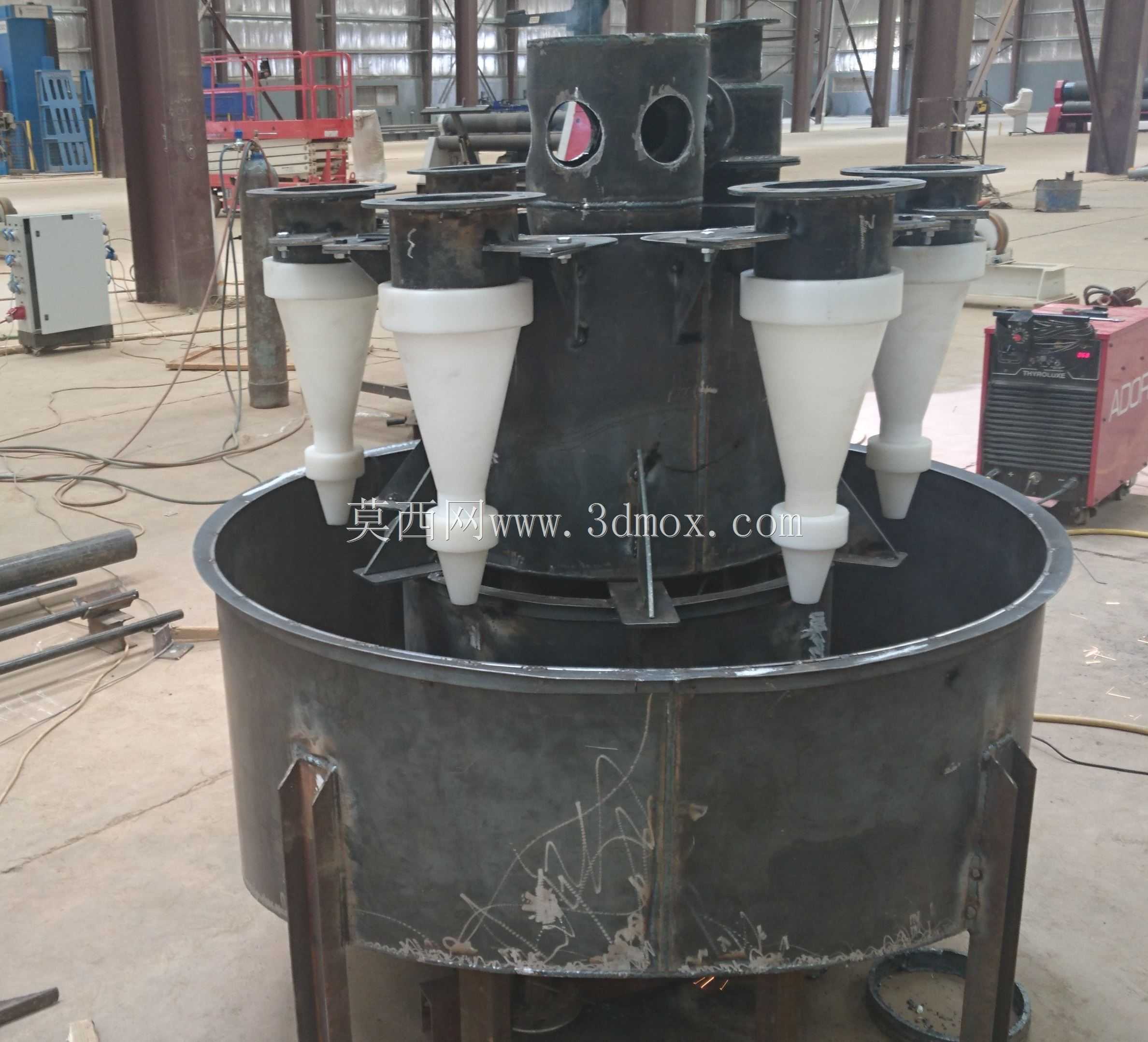

　　在矿山选厂、洗煤厂、非金属矿加工以及工业废水处理的固液分离工段，水力旋流器组是承担物料分级、浓缩脱泥、介质回收作业的核心单元设备，相比单台旋流器，组式布置的结构能够在有限占地空间内实现更大的处理通量，同时兼顾不同粒级物料的分级精度要求，适配大规模连续化生产的工况需求。这套旋流器组采用环形排布的多锥组配结构，下部设置共用的集料槽体，所有旋流器的底流、溢流管路分别汇流接入对应总管，避免多台设备独立布置带来的管路杂乱、检修空间不足的问题，整体支撑采用三点式支腿结构，安装时可通过支腿底部的调整垫板校正设备水平度，抵消安装基础的平面度误差，保证旋流器内部流场的稳定性。从功能实现逻辑来看，待处理的矿浆以一定压力沿切线方向进入旋流器筒体后，

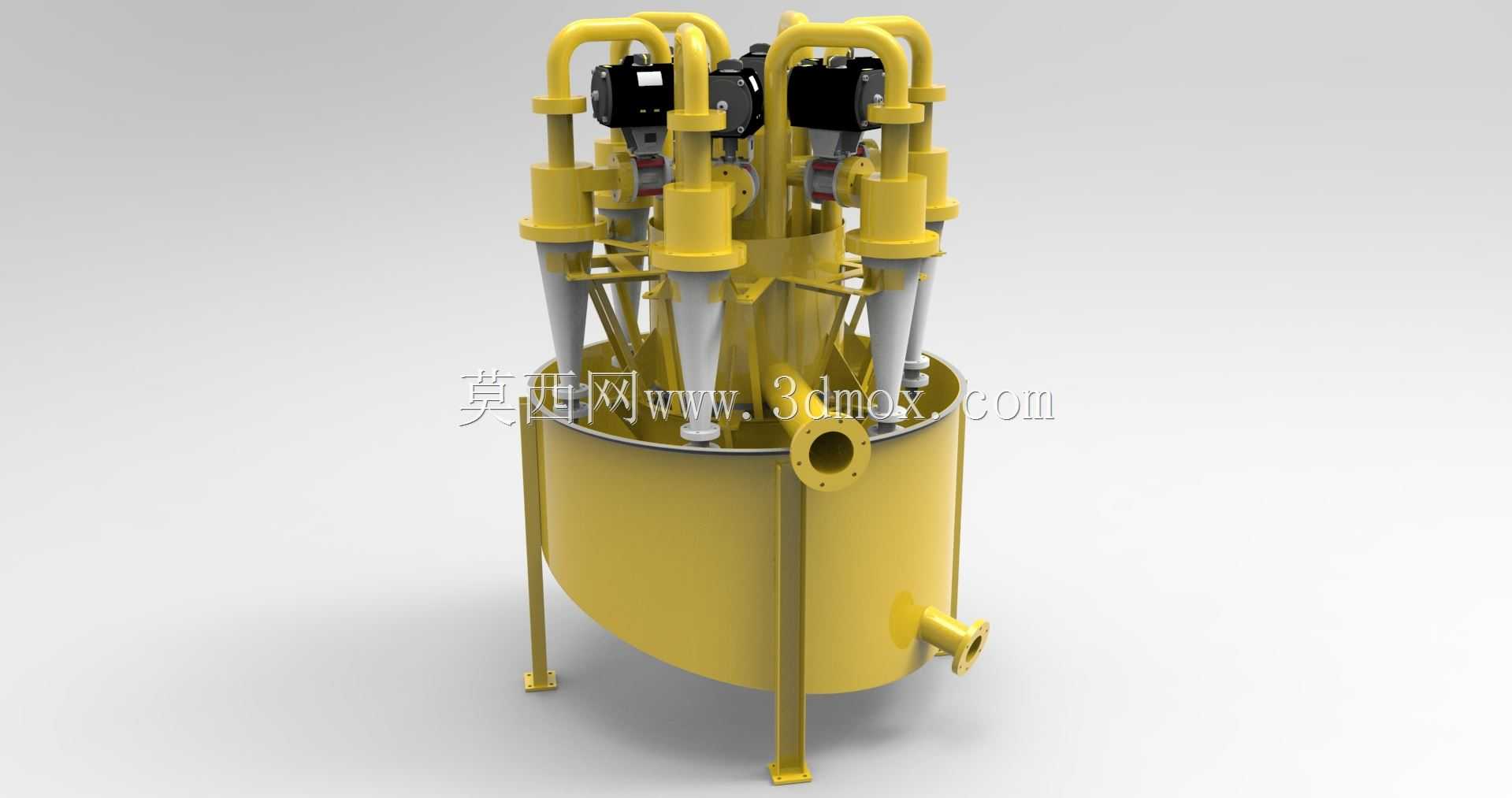

　　会在内部形成高速旋转的三维流场，粗重颗粒在离心力作用下向器壁移动，沿锥段内壁下滑经底流口排出，细颗粒则随内旋流向上运动从溢流管流出，以此实现不同粒级物料的快速分离，这套组式结构在进料端设置了稳压分配腔，能够保证进入每一台旋流器的进料压力、流量保持一致，避免单台旋流器负荷不均导致的分级效率波动，同时每台旋流器的进料端都配置了独立的控制阀门，可根据实际处理量、入料浓度灵活调整开启的旋流器数量，无需停机即可完成工况适配。设计过程中重点考量了易磨损部位的结构强化，旋流器的锥段、进料口、底流口这些受物料高速冲刷的部位，都预留了耐磨衬里的安装空间，建模时严格匹配衬里的安装公差，保证衬里更换时无需对主体结构进行二次加工；

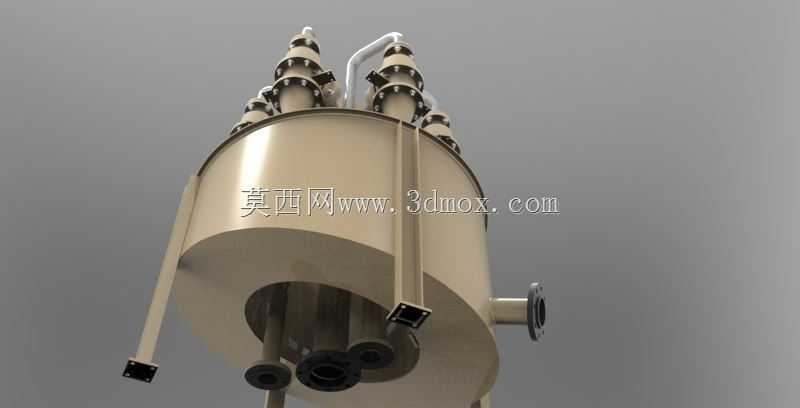

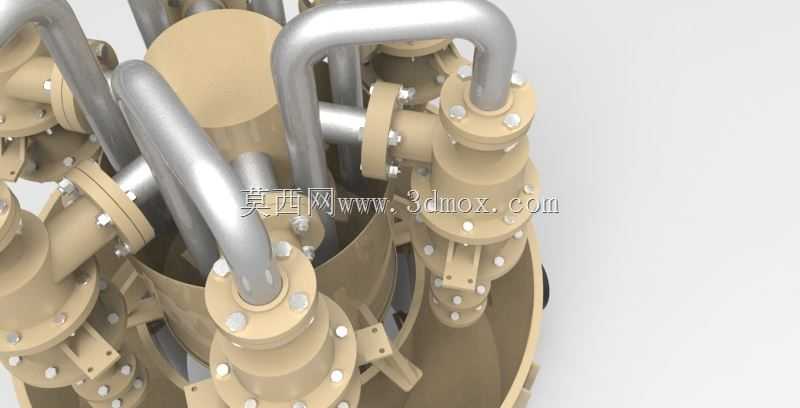

　　上部的溢流管路采用大曲率弯头设计，减小流体输送过程中的阻力损失，同时避免管路急弯处的局部磨损，集料槽的侧壁设置了检修人孔与观察口，日常巡检时可直接观察底流排料状态，判断旋流器的工作是否正常，槽体底部设置了一定的倾斜角度，保证汇集的矿浆能够顺利从排料口流出，不会在槽内积料造成堵塞。安装边界方面，这套设备的进料口、溢流口、底流排料口都采用标准法兰连接结构，建模时匹配了行业通用的法兰尺寸标准，现场安装时可直接对接现有工艺管路，无需额外制作过渡连接件；设备整体的重心经过校核，落在三支腿构成的支撑三角形中心区域，满载运行时的稳定性满足工业厂房的动载荷要求，支腿的安装孔位按照常规设备安装的地脚螺栓尺寸预留，现场安装时无需额外打孔适配。

　　针对不同工况的适配性，这套结构在设计时预留了参数调整空间，可通过更换不同口径的底流口、调整插入深度的溢流管来适配不同的分级粒度要求，比如在粗磨分级回路中可采用大直径底流口保证粗颗粒顺利排出，在细煤泥浓缩作业中可更换小直径底流口提高底流浓度，无需改动主体结构即可完成工况切换。设备顶部的管路排布充分考虑了检修操作空间，阀门的操作手柄都朝向巡检通道一侧，日常调整阀门开度时无需攀爬设备，站在地面即可完成操作，所有管路的连接法兰都预留了足够的扳手操作空间，避免后期检修时出现螺栓无法拆卸的问题。从流场优化的角度，建模时对旋流器的进料口结构做了渐扩过渡设计，减小矿浆进入筒体时的湍流扰动，降低进料段的局部磨损，同时保证流场能够快速形成稳定的旋转状态，缩短物料在旋流器内的分离时间，提高单位容积的处理效率；锥段采用多锥角组合结构，上部大锥角段快速完成物料的初步分层，下部小锥角段延长物料的停留时间，提高细颗粒的分级精度，避免粗颗粒误入溢流造成精矿损失，或者细颗粒混入底流影响后续作业的浓度稳定。
