卧式选矿粉磨用球磨机结构设计

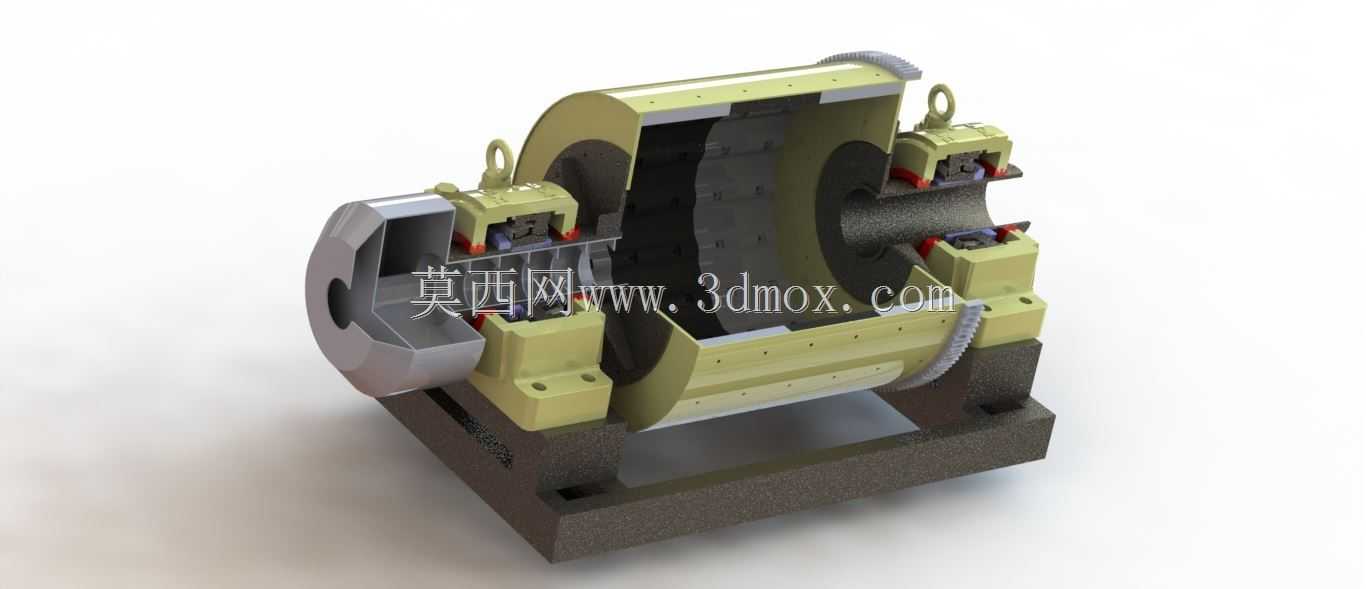

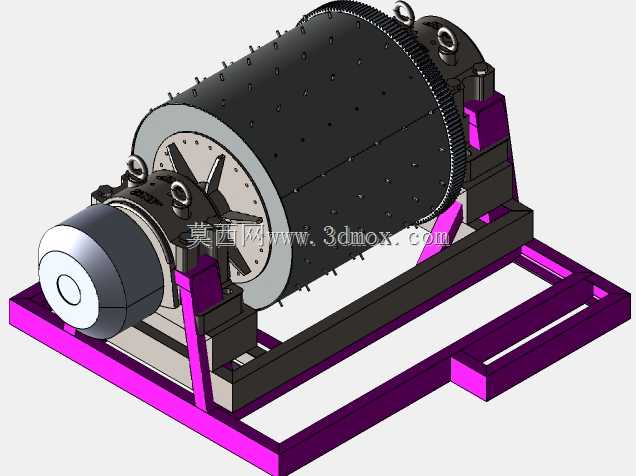

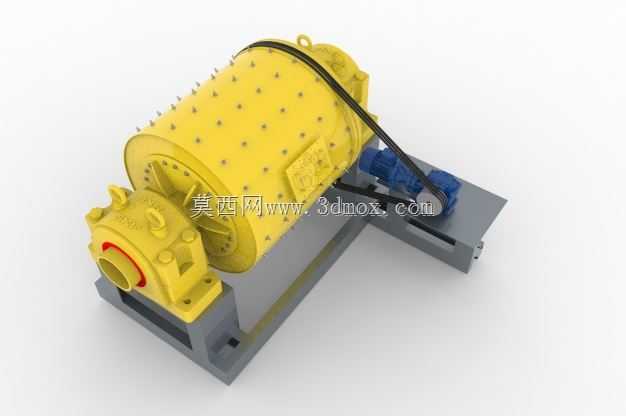

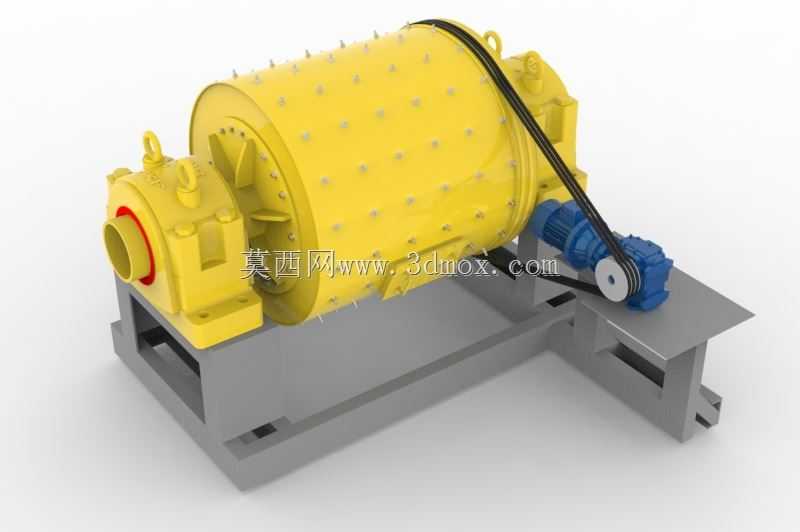

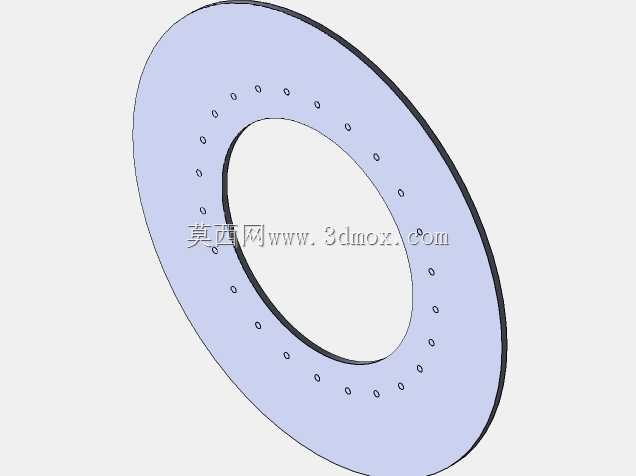

　　在矿山选矿、建材原料制备、冶金粉料加工的生产链路里，粉磨环节是衔接破碎工序与选别/成型工序的核心节点，这类卧式筒体结构的粉磨设备，承担着将破碎后粒径20-25mm的矿料、熟料、砂石骨料进一步研磨至目标细度的核心作用，是整条产线里能耗占比偏高、连续作业时长要求极高的核心装备。从现场安装的实际边界来看，整套设备采用分体式机架承载结构，主筒体通过两端的中空轴颈坐落在两侧的滑动轴承支座上，驱动端配套减速机构与驱动电机，通过皮带传动将动力传递至筒体端盖的大齿圈位置，带动筒体以恒定的工作转速转动；非驱动端的中空轴同时承担进料通道的作用，磨制完成的细料通过驱动端的中空轴格栅排出，整套设备的安装基准需要保证两端轴承座的同轴度误差控制在0.2mm/m以内，避免长期运转出现轴颈偏磨、衬板螺栓断裂的问题。筒体内部的结构设计围绕磨矿效率做了分层适配，筒壁铺设耐磨衬板，衬板通过沉头螺栓与筒体壁板固定，衬板表面的凸起结构可以在筒体转动时带动内部的钢球磨介提升至一定高度后抛落，通过冲击、研磨的双重作用将筒内的物料磨碎；不同的磨矿细度要求对应不同的钢球级配与筒体转速，当筒体转速控制在临界转速的70%-80%区间时，磨介的抛落状态最佳，既不会因为转速过高导致磨介随筒体做圆周运动失去冲击作用，也不会因为转速过低导致磨介滑动占比过高、研磨效率不足。从设备的功能适配性来看，这类结构的磨机可以适配干法、湿法两种粉磨工况，湿法作业时可以在进料端同步通入清水或选矿药剂，

　　磨制完成的矿浆通过排料端的格栅自流排出，配套螺旋分级机构成闭路磨矿回路，将不合格的粗料返回磨机再次研磨；干法作业时则配套风选系统，通过气流携带磨细的粉料出磨，经旋风收尘、布袋收尘后收集成品，适配水泥熟料粉磨、非金属矿超细加工的场景。设计阶段需要重点考量的结构细节集中在几个核心部位：首先是两端中空轴的强度校核，中空轴作为承载整个筒体、磨介、物料总重量的核心承载件，需要采用铸钢件整体加工，轴颈表面做淬火处理提升耐磨性，轴内部的进料/出料通道做圆滑过渡，避免物料冲刷造成局部磨损；其次是衬板的固定结构，沉头螺栓需要配套密封垫圈，防止湿法作业时矿浆从螺栓孔渗漏，同时衬板的排布要预留热胀间隙，避免长期运转温度升高后衬板挤压起拱；

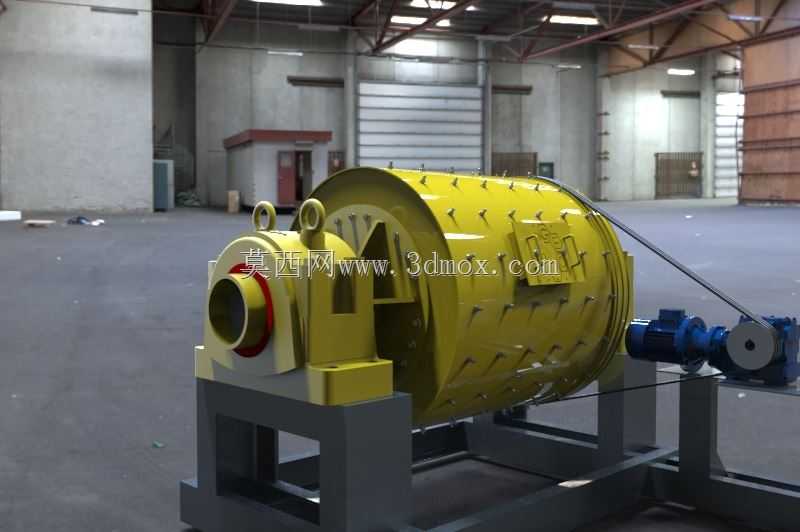

　　再者是大小齿轮的啮合间隙控制，齿轮副的侧隙需要根据筒体的运转挠度做适配调整，保证筒体在满载运转出现轻微挠曲变形时，齿轮依然可以平稳啮合，避免出现打齿、异常振动的问题。从现场布置的空间需求来看，这类中型规格的磨机整机长度约6.5m，筒体直径约2.2m，安装时需要在设备周边预留至少1.2m的检修通道，方便定期更换衬板、补充磨介、检查轴承润滑状态；驱动端的电机与减速机需要单独做混凝土基础，与磨机主机的基础预留20mm的伸缩缝，避免设备运转时的振动相互传递；设备的进料端需要配套溜槽或进料螺旋，保证物料可以稳定连续进入筒体内部，排料端的溜槽坡度不小于45度，防止磨制后的粉料或矿浆在溜槽内堆积堵塞。日常运维的结构设计也做了对应适配，

　　筒体上开设了对称布置的检修人孔，人孔盖采用快拆式螺栓固定，停机更换衬板或清理筒内杂物时可以快速开启；两端的轴承座配套稀油润滑管路，实时监测轴承温度与油位，避免缺油造成轴瓦烧损；大齿圈外部设置半封闭的防护罩，既可以防止运转时杂物卷入齿轮副，也可以减少齿轮润滑脂的飞溅污染。在实际生产场景里，这类磨机的连续作业率可以达到90%以上，单台设备的处理能力根据筒体规格不同可以覆盖每小时5-50吨的粉磨需求，除了矿山选矿场景外，也可以适配火电厂煤粉制备、建筑砂石骨料整形、工业固废资源化处理的粉磨工序，不同工况下只需要调整内部衬板形式、磨介材质与级配、排料结构即可适配，不需要对主体承载结构做大幅改动。建模过程中对所有配合面的公差做了对应标注，筒体的圆度、两端轴颈的同轴度、轴承座安装面的平面度都按照实际加工要求做了参数化设置，方便后续做有限元受力分析、运转动力学仿真，也可以直接导出工程图用于生产制造。
