多联工业储料筒仓排布结构设计

　　这套多联排布的储料筒仓结构，主要面向散状物料的中转存储场景，常见于粮食加工、建材生产、化工原料储运、饲料加工等需要批量存储颗粒状、粉状物料的生产厂区。在实际厂区规划中，这类成排布置的筒仓往往衔接上游来料输送线与下游配料、出料工段，承担物料缓存、均化、定量存储的核心作用，避免上下游工段产能不匹配导致的生产断流或者物料积压问题。

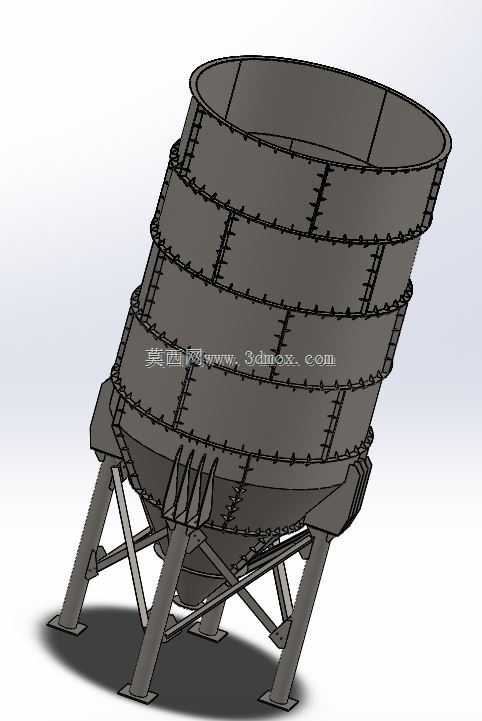

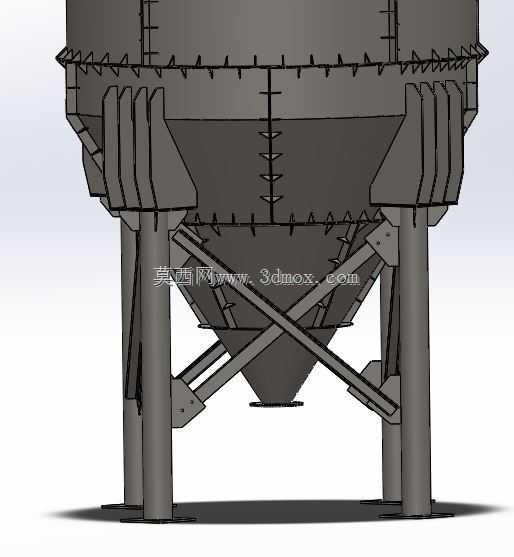

　　从结构功能来看，单组筒仓采用上直下锥的经典仓体结构，上部直筒段主要承担大容量存储功能，直筒段的高度与直径配比经过测算，既保证足够的存储容积率，又避免物料在仓壁出现长期挂壁的问题；下部锥段采用大倾角收缩设计，角度匹配常见散料的安息角参数，保证粉状、颗粒状物料能够依靠自重顺利滑落到出料口，不需要额外增设大面积的破拱装置就能减少物料架桥堵料的概率，锥段底部预留的出料接口可以直接对接螺旋输送机、斗式提升机或者计量卸料装置，适配不同的出料输送需求。

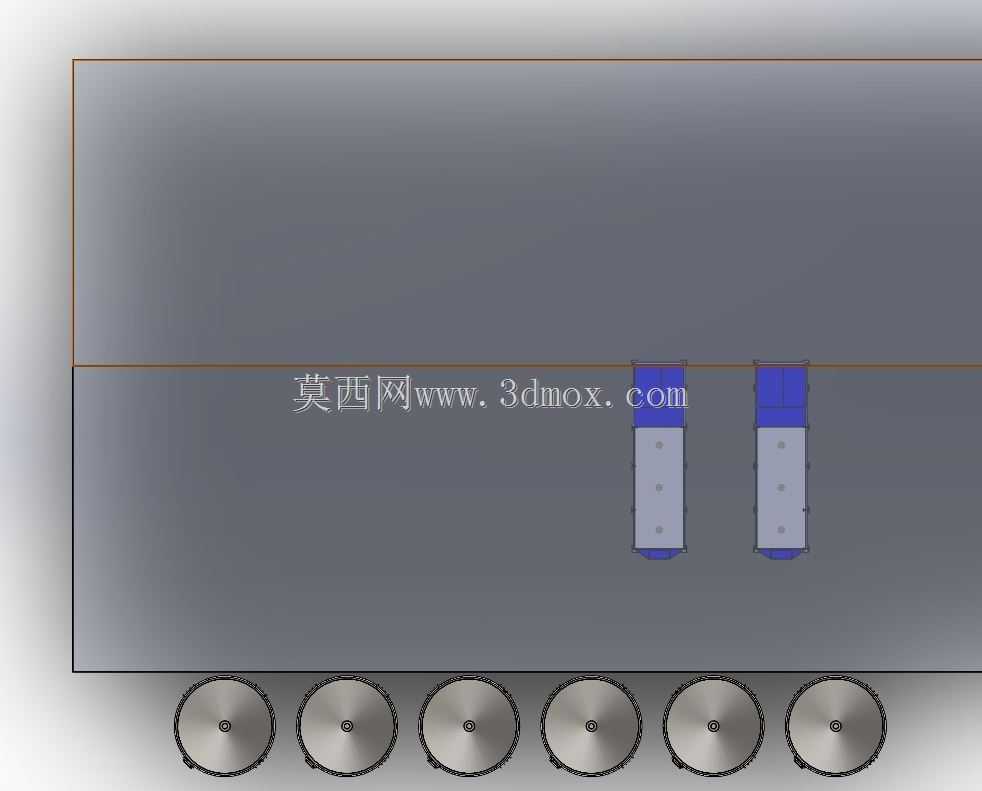

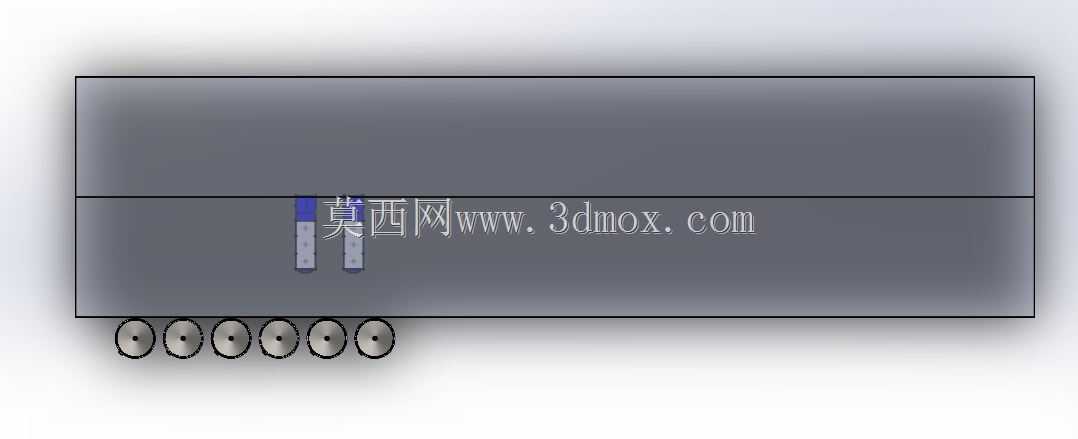

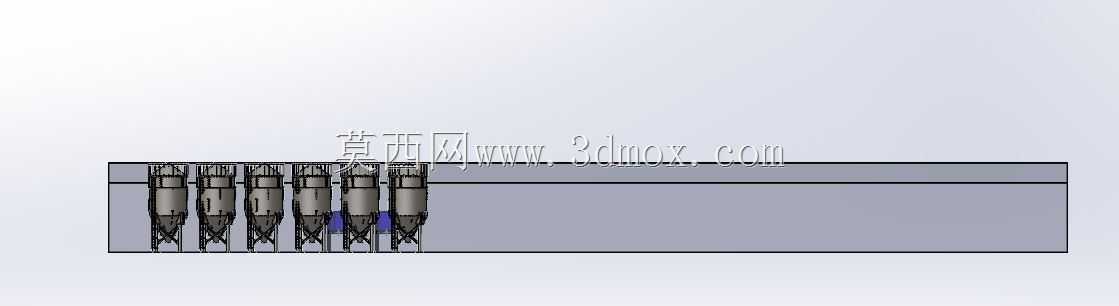

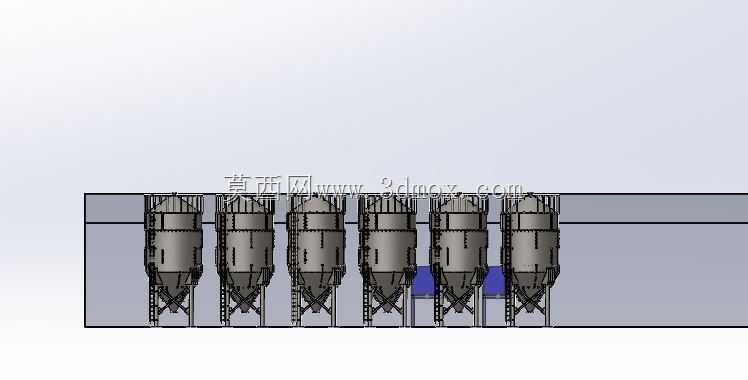

　　设计排布上采用六仓并列的直线布局，仓体之间预留统一的检修通道与设备安装空间，相邻仓体的支撑结构采用共用立柱的设计思路，在保证整体结构强度的前提下减少钢结构的用量，降低整体建设成本。仓顶区域统一设计为连通的操作平台，方便布置进料口、除尘接口、料位计安装位以及人员巡检通道，所有仓体的进料点沿顶部输送线的走向依次排布，能够配合一条主料线完成分料入仓的动作，不需要为每个仓单独设置长距离进料输送设备。仓体侧面统一设置爬梯与护笼，直筒段不同高度预留检修人孔位置，方便后期进入仓内完成清仓、检修、衬板更换等作业。

　　从安装边界来看，整组筒仓的排布宽度适配常规工业厂房的柱距参数，底部支撑腿的高度预留足够的空间布置出料输送设备与计量装置，整体重心经过校核，在满载状态下的抗风、抗震参数满足一般工业厂区的建设规范要求。仓体之间的连接位置考虑了热胀冷缩的变形余量，避免不同仓体温差变形导致的结构应力集中。锥段位置预留的辅助设备接口，可以根据存储物料的特性加装振动器、空气炮等辅助破拱部件，不需要对原有仓体结构做二次切割改造。

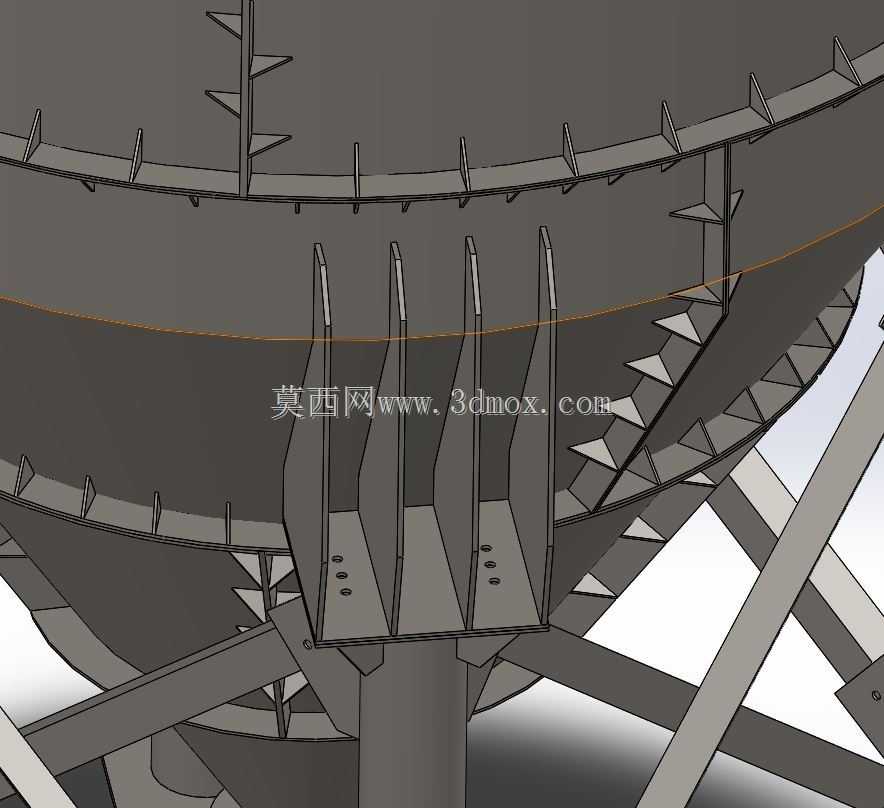

　　在实际应用中，这类成排筒仓可以根据厂区的产能需求灵活调整仓体数量，单仓容量也可以通过调整直筒段的高度做适配，本次设计的六仓布局适合中等产能规模的生产线使用，既不会因为单仓容量过大导致物料长期存放变质，也不会因为仓数过多导致占地面积过大、输送线路过长。仓体的支撑结构采用型钢焊接框架，所有受力节点的位置都做了加强处理，能够承受满载状态下物料的侧压力与竖向载荷，底部的地脚螺栓预留孔位置匹配常规的混凝土基础施工参数，现场安装时不需要做额外的基础适配调整。
