立式支腿结构工业料仓分离装置

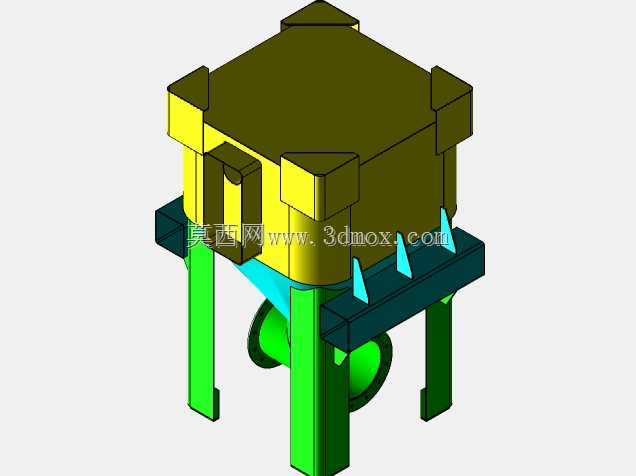

　　这套结构的设计初衷，是为金属加工行业的切屑收集、粉体物料中转工序提供可靠的料气分离暂存载体，在车间集中除尘系统、切屑输送线末端、粉体配料工位都能见到这类结构的实际应用。从结构组成来看，上部采用方形承压仓体设计，仓体顶部四个角做了加厚凸台结构，一方面是为了匹配上方进料管道的法兰对接安装位，另一方面也能在仓体吊装转运时作为吊点受力位，避免薄壁仓体在吊装过程中出现局部变形。仓体侧壁预留的方形检修口，是日常运维中清理仓内挂壁物料、检查内部滤网状态的操作通道，检修口的边框做了外翻折边处理，既可以提升局部结构刚度，也能为密封压条提供平整的安装基面，减少运行过程中的漏风、漏料问题。

　　仓体下部采用锥形缩径下料设计，锥段与上部方仓的衔接位置做了一圈环形加强筋板，避免物料长期堆积在衔接转角处造成的焊缝疲劳开裂，锥段外壁均匀布置的三角形加强筋，直接连接到下部的环形安装框架上，抵消满仓状态下物料对锥段产生的侧向挤压力。下部的四根立式支腿采用等边角钢制作，支腿与环形安装框架之间采用满焊连接，支腿底部预留了地脚螺栓安装孔，可直接固定在车间地面的预埋钢板上，安装时需要保证四个支腿的底面平面度误差不超过2mm，避免仓体倾斜导致下料不畅。环形安装框架采用槽钢拼焊而成，框架内侧预留了管道安装空间，下部的两个侧向法兰接口可分别对接出料输送设备与回风管道，法兰端面的螺栓孔采用均布设计，可匹配不同通径的标准管道连接件，减少现场安装的适配工作量。

　　在设计过程中，首先需要根据处理物料的堆积密度计算仓体的有效容积，确定上部方仓的边长与高度参数，再根据物料的安息角确定下部锥段的倾斜角度，对于流动性较差的切屑、粉体物料，锥段倾角需要大于物料安息角5度以上，避免物料在锥段搭桥堵料。仓体壁厚的选择需要结合物料的磨琢性确定，处理硬质金属切屑时，仓体内壁还需要额外粘贴耐磨衬板，延长设备的使用寿命。支腿的截面尺寸需要根据满仓总重量做抗弯强度校核，保证在最大载荷下支腿的变形量不超过允许范围，避免设备运行过程中出现晃动。整套结构的焊接位置都需要做连续密封焊，处理含尘气体时还要做煤油渗透试验，保证焊缝位置无泄漏，满足除尘系统的负压运行要求。

　　现场安装时，需要先将支腿组件与下部框架拼接固定在基础上，再依次吊装锥段、上部仓体，每一段拼接完成后都要校核整体的垂直度，避免累计误差导致上部进料口对接错位。设备投入使用后，需要定期检查支腿与框架连接位置的焊缝状态，清理锥段内壁的粘结物料，检查检修口密封胶条的老化情况，保证设备长期稳定运行。这类结构相比传统的圆柱形料仓，方形的上部结构更易贴合车间墙角布置，能有效节省车间的安装空间，同时模块化的分段设计也方便设备的进场运输与现场组装，对于场地受限的老旧车间改造项目适配性更强。
