车用盘式制动部件结构设计方案

　　盘式制动部件是乘用车辆、两轮摩托行走系统里直接决定制动效能的核心安全件，日常作业中接触到的盘式制动结构，大多采用灰铸铁或高碳合金铸铁作为基材，这类材料的热稳定性好，连续制动工况下的热衰退幅度远低于鼓式结构，不管是家用乘用车的四轮盘刹配置，还是中大排量摩托的前制动单元，都能看到这类圆盘形制动部件的身影。

　　从实际装车场景来看，这类制动盘的安装边界完全匹配轮毂单元的装配基准，中心通孔的直径严格适配轮毂轴头的配合公差，盘面分布的螺栓过孔位置度公差控制在0.02mm以内，装配时可以直接贴合轮毂安装面，不需要额外调整垫片就能保证制动盘的端面跳动量符合装车要求，避免制动过程中出现踏板抖动、制动跑偏的问题。盘面的厚度尺寸根据车型整备质量做差异化匹配，整备质量1.5吨左右的家用乘用车，前制动盘的有效厚度一般在22mm到28mm区间，磨损极限厚度通常比初始厚度小2mm，维保过程中测量厚度低于极限值就需要直接更换；中大排量摩托的前制动盘厚度相对更薄，一般在4mm到7mm区间，兼顾轻量化需求和制动强度要求。

　　设计这类制动盘的时候，首先要考虑的是制动过程中的热容量匹配，车辆从100km/h时速减速到静止的过程中，制动盘需要在短时间内吸收大量摩擦产生的热量，如果热容量不足，盘面温度快速升高到300℃以上，就会出现制动摩擦系数下降的热衰退问题，严重时甚至会导致制动踏板变软、制动力不足。所以在结构设计阶段，会通过调整盘面的通风结构、散热筋布局来提升散热效率，实心盘结构多用于后轮或者小排量摩托的制动单元，结构简单加工成本低，通风盘结构则多用于前轮或者重载车型，两个摩擦面之间布置径向的散热筋，车辆行驶时气流可以顺着筋条间隙穿过，带走盘面的热量，连续制动工况下的温度上升幅度比实心盘低30%左右。

　　盘面的摩擦面并不是完全光滑的镜面结构，实际加工时会保留均匀的交叉网纹，这些网纹的深度控制在0.05mm到0.1mm之间，既可以在制动初期快速磨去刹车片表面的氧化层，让摩擦片和盘面快速达到最佳贴合状态，也能在雨天工况下划破盘面的水膜，避免水滑导致的制动距离变长。部分高性能版本的制动盘还会在盘面加工均匀分布的减重孔或者划线槽，减重孔可以进一步降低簧下质量，提升悬挂的响应速度，划线槽则可以刮除摩擦片表面磨下来的碎屑，避免碎屑夹在摩擦片和盘面之间形成硬点，导致制动异响或者盘面异常磨损。

　　从装配逻辑来看，制动盘的安装止口和轮毂轴头采用过渡配合，装配时需要保证盘面和轮毂轴线的垂直度，端面跳动量超过0.1mm的话，高速制动时就会出现明显的方向盘抖动，所以加工阶段安装面的平面度公差要控制在0.015mm以内，安装螺栓的拧紧力矩也要按照工艺要求对角均匀拧紧，避免装配应力导致盘面变形。日常使用过程中，制动盘的磨损是均匀的，正常工况下的使用寿命可以达到6到8万公里，如果经常在山区路段行驶或者有频繁急刹的驾驶习惯，磨损速度会加快，维保过程中除了测量盘面厚度，还要检查盘面有没有出现沟槽、裂纹、烧蚀变色的情况，出现径向裂纹的制动盘必须直接更换，不能继续使用，避免高速制动时盘面碎裂引发安全事故。

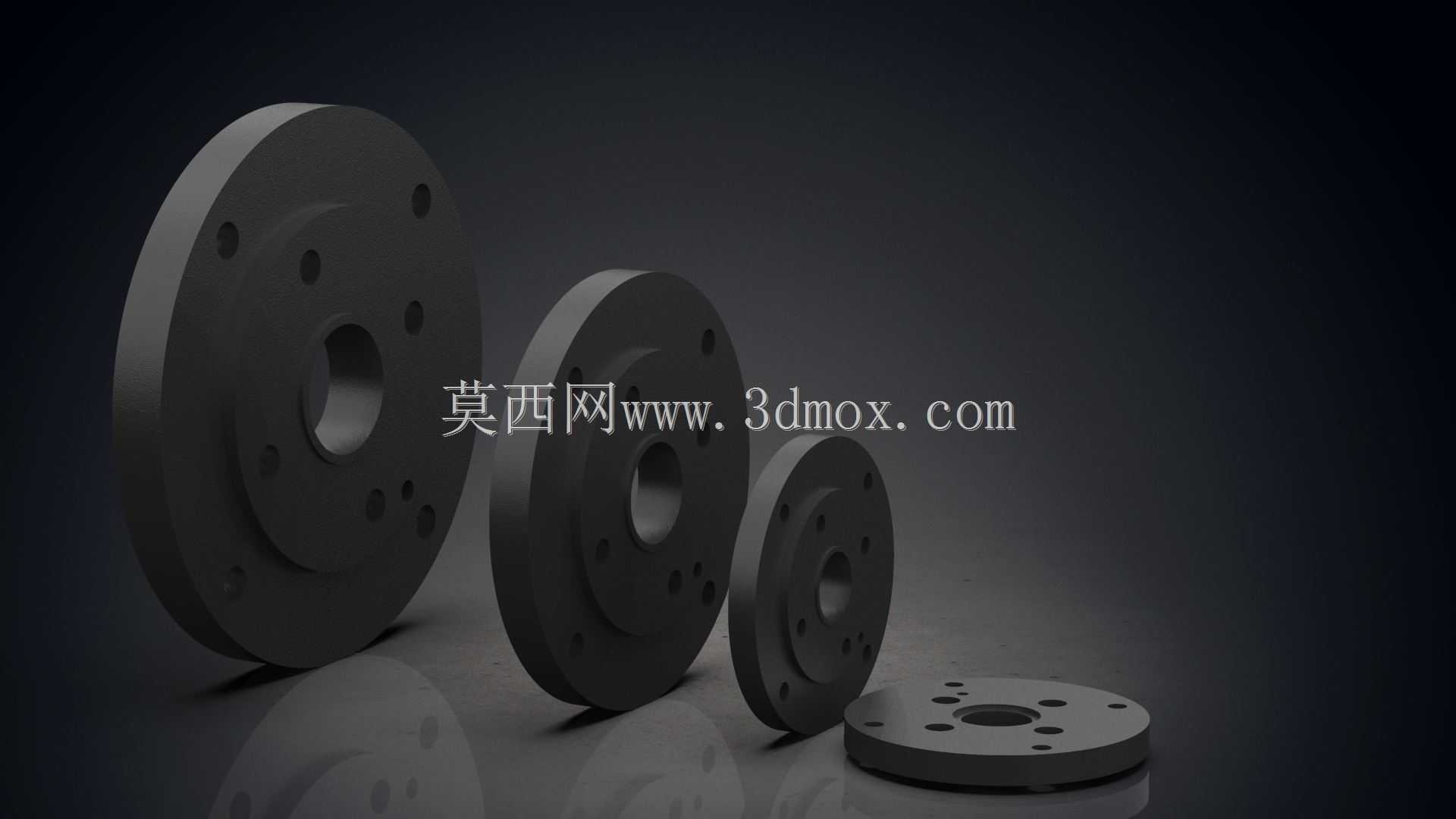

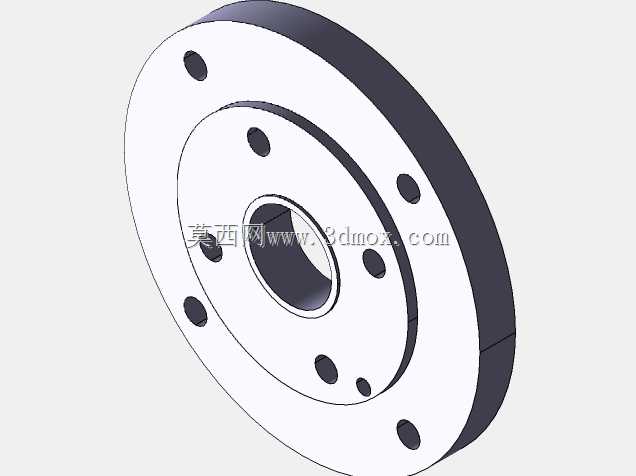

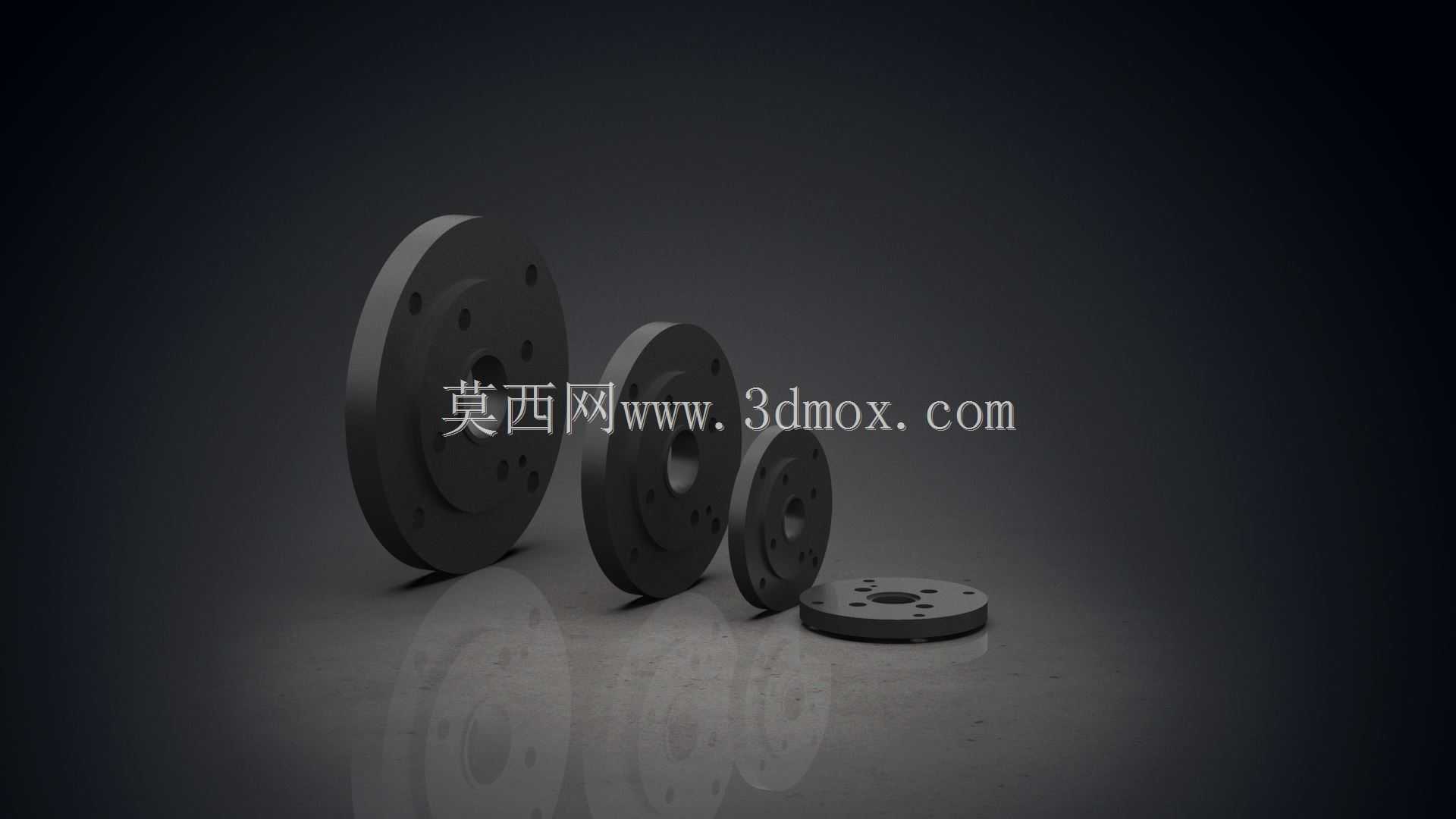

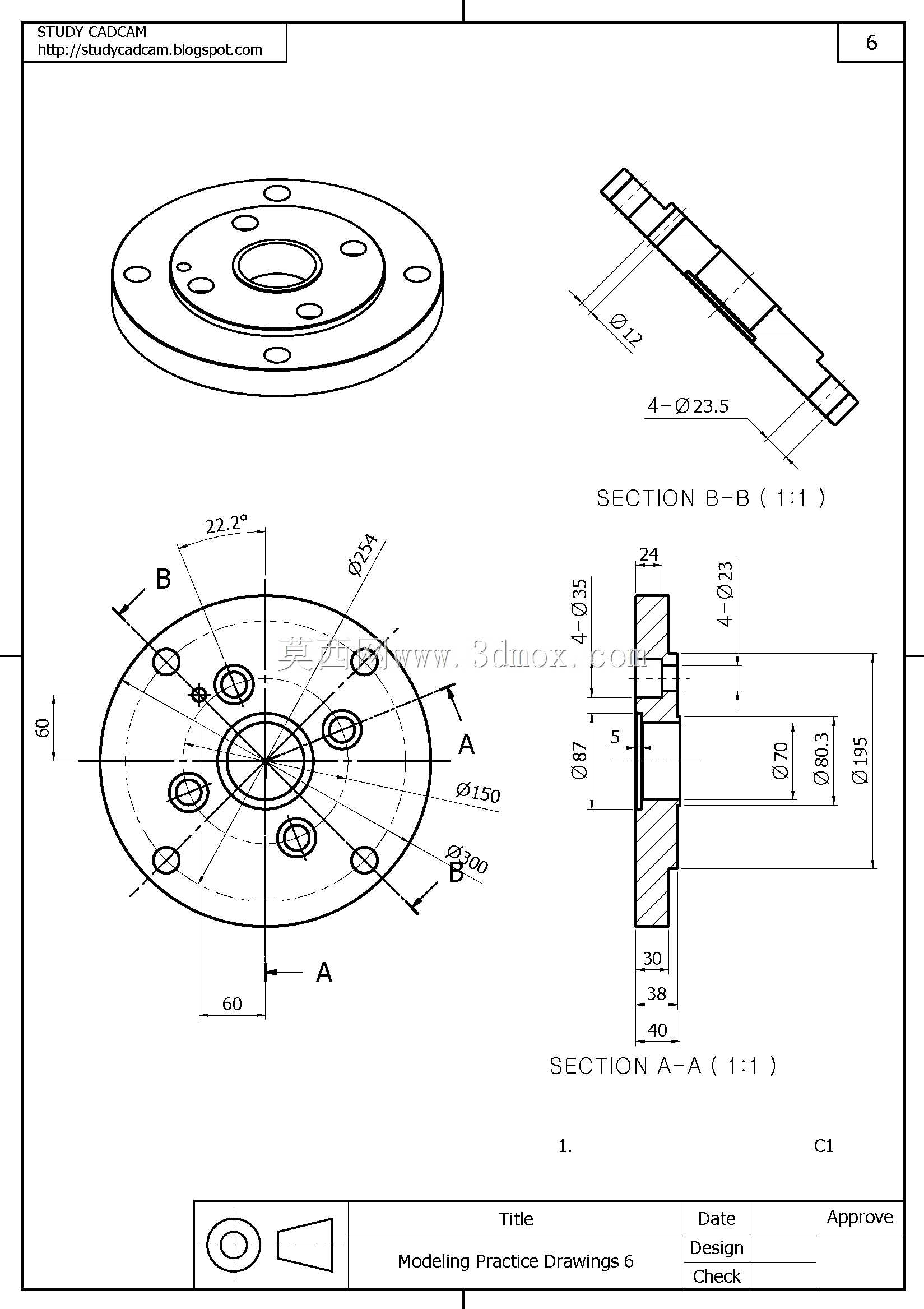

　　在三维建模过程中，这类制动盘的结构特征虽然看起来简单，但是各个配合面的公差要求、安装孔的位置度要求都需要严格按照装车标准设定，不能只做外形的曲面建模，要把实际加工和装配需要的工艺特征都体现出来，比如安装面的倒角、散热筋的拔模角度、摩擦面的加工余量预留，这些细节直接决定了模型能不能对接后续的加工工艺，能不能用于实际的产品开发。很多初学者建模的时候容易忽略安装基准的设定，把坐标原点放在盘面中心而不是安装止口的轴线位置，后续导入装配体的时候就会出现配合错位的问题，实际工程建模里，所有旋转类零部件的基准轴都要和装配基准重合，安装面的坐标也要和整车装配的坐标基准对齐，这样后续做干涉检查、运动仿真的时候才不会出现基准偏差。

　　另外，制动盘和摩擦片的匹配也很重要，不同材质的摩擦片对应的盘面硬度要求不一样，半金属摩擦片对应的盘面硬度一般在HB180到HB220之间，陶瓷摩擦片对应的盘面硬度可以稍高一些，在HB200到HB240之间，硬度太高会导致摩擦片磨损过快，硬度太低则容易出现盘面拉伤、沟槽磨损的问题。设计阶段还要考虑不同工况下的热变形量，制动盘在温度升高到500℃的时候，径向的热膨胀量大概在0.2mm到0.3mm之间，所以和制动卡钳的配合间隙要预留足够的热膨胀余量，避免高温状态下出现制动拖滞、卡钳咬死的问题。
