通风划线式汽车制动刹车盘结构设计

项目分类:制动器 发布时间:2021-12-04 ID:424554
  • 通风划线式汽车制动刹车盘结构设计
  • 通风划线式汽车制动刹车盘结构设计
  • 通风划线式汽车制动刹车盘结构设计

  在乘用车与轻型商用车的盘式制动系统中,制动盘是承担摩擦减速核心功能的旋转部件,其结构设计直接决定制动效能的稳定性、热衰退抗性与连续制动工况下的可靠性。日常行驶中,车辆从100km/h减速至静止的单次制动过程,制动盘与摩擦片接触区域会在数秒内产生数百摄氏度的瞬时温升,若连续下坡或频繁制动,热量无法及时散出会导致摩擦系数骤降,也就是常说的热衰退,严重时会出现制动踏板发软、制动力不足的安全隐患,这款通风划线结构的制动盘,正是针对这类高频重载制动场景做的针对性结构优化。

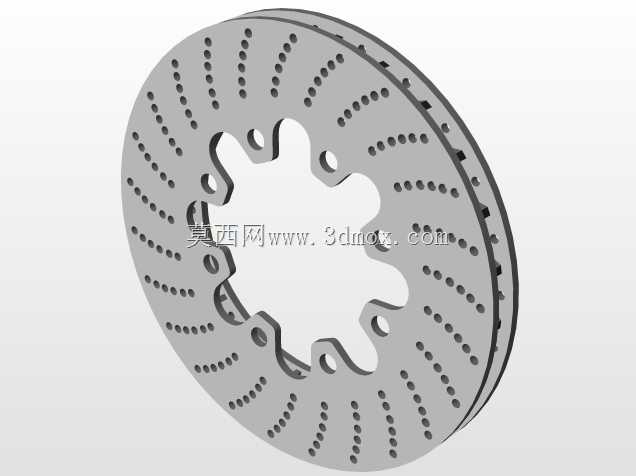

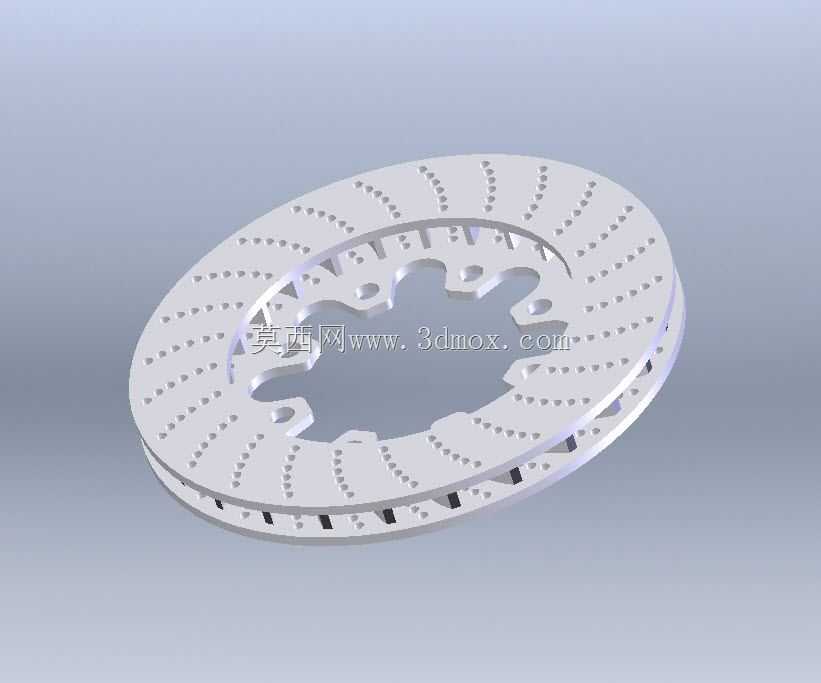

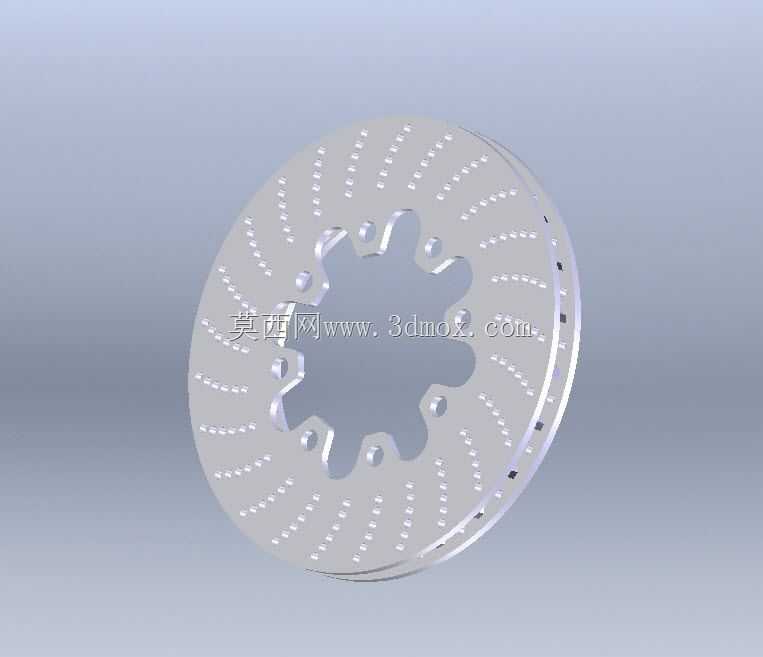

  从结构设计逻辑来看,这款制动盘采用双摩擦面中间带通风流道的夹层结构,区别于实心盘的单一本体,两层摩擦环之间的径向通风筋在车轮带动制动盘旋转时,会利用离心效应将盘心处的冷空气沿径向甩出,持续带走摩擦面累积的热量,相比同尺寸实心盘,连续制动工况下的平衡温度可降低20%-30%,能有效延缓热衰退出现的阈值。摩擦工作面上的径向斜向划线槽,并非装饰性结构,其核心作用有两点:一是在制动摩擦过程中,及时刮除摩擦片表面因高温产生的磨屑与碳化层,避免磨屑在摩擦面间形成滑移层导致制动力波动;二是划线槽可以打破摩擦面间的水膜,在雨天涉水行驶后快速排走摩擦面间的积水,缩短涉水后的制动恢复距离,避免水衰退带来的制动滞后。

  安装边界层面,这款制动盘的中心定位采用花键齿式安装结构,区别于传统的螺栓孔定位,中心的多齿形安装位与轮毂轴头的对应齿槽配合,可传递更大的制动扭矩,同时保证制动盘与旋转轴线的同轴度,减少高速制动时的端面跳动量,降低制动踏板抖动的概率。设计时需要严格控制安装端面的平面度公差,通常要控制在0.02mm以内,摩擦面的端面跳动量全周不超过0.05mm,否则会在轻踩制动时出现规律性的踏板振脚问题。摩擦环的外径尺寸适配16-17寸轮辋的家用车型,安装面到摩擦面的偏距尺寸严格匹配原车转向节的安装空间,避免装车后出现摩擦片偏磨、与防尘挡板干涉的问题。

  从实际使用场景的适配性来看,这类通风划线制动盘既可以满足日常城市通勤的频繁启停制动需求,也能适配山路连续下坡、轻度赛道驾驶这类制动负荷更高的场景。设计过程中需要注意通风筋的排布角度,既要保证通风散热效率,也要避免筋条形状导致旋转时产生风噪,同时摩擦面的划线深度通常控制在1.5-2mm,过深会降低摩擦面的结构强度,过浅则在制动盘磨损到极限前划线就会被磨平,失去排屑排水的作用。另外,制动盘的摩擦环厚度设计预留了足够的磨损余量,按照每次制动磨损0.0001mm的平均磨损量计算,可满足数万公里的正常使用需求,当摩擦面总磨损量超过设计阈值时,需要及时更换,避免因盘体过薄导致高速制动时盘体变形开裂。

  在结构细节处理上,摩擦面的边缘做了小尺寸的倒角过渡,避免新盘装车磨合时出现摩擦片边缘咬合异响;通风流道内部的筋条采用不等距排布,可打破旋转时的气流共振频率,降低制动过程中可能出现的高频制动啸叫。中心安装齿的齿面做了倒角导向,方便装配时快速对位,同时安装端面预留了防锈涂层的厚度空间,避免因涂层厚度导致安装后平面度超差。这类制动盘在装配时需要严格清理轮毂轴头安装面的锈迹与杂质,保证安装面贴合紧密,否则会导致制动盘装车后跳动量超标,引发制动抖动问题。
