亚德客4V21008气动电磁阀结构设计

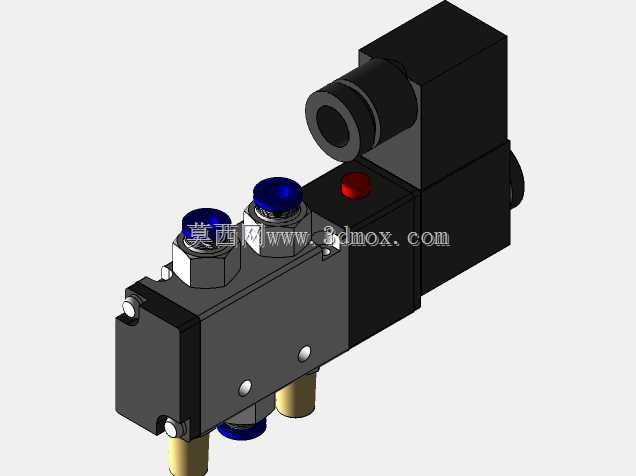

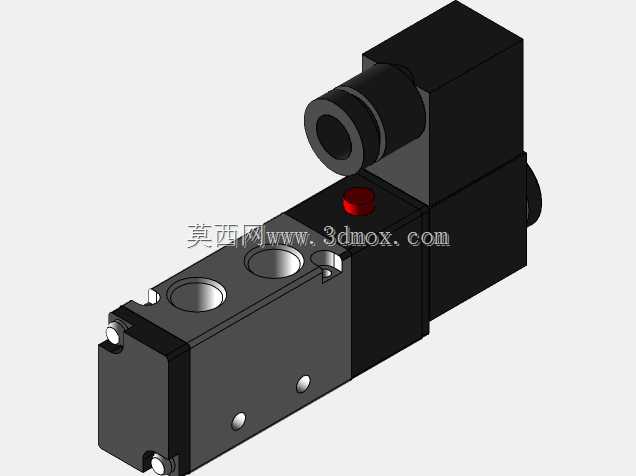

　　在自动化生产线的气动回路搭建、小型工装夹具的气路控制、非标自动化设备的执行元件驱动场景里，这类二位五通单电控气动电磁阀是核心的气路换向控制部件，日常产线里常见的气缸伸缩控制、气动吸盘的通断切换、气动夹具的夹紧松开动作，都需要依靠这类阀件完成气路的方向切换。从结构设计来看，这款阀件采用了板式安装的主体结构，主体阀身采用硬质铝合金压铸成型，表面做了阳极氧化处理，既能够降低阀件整体自重，也能在车间多油污、多切削液飞溅的工况下具备足够的防腐蚀能力，避免长期使用出现阀身锈蚀导致的阀芯卡滞问题。阀的电磁驱动部分布置在主体侧上方，线圈部分做了全包覆的塑封处理，接线端采用侧向快插接口，能够适配常规的气动系统接线走线需求，

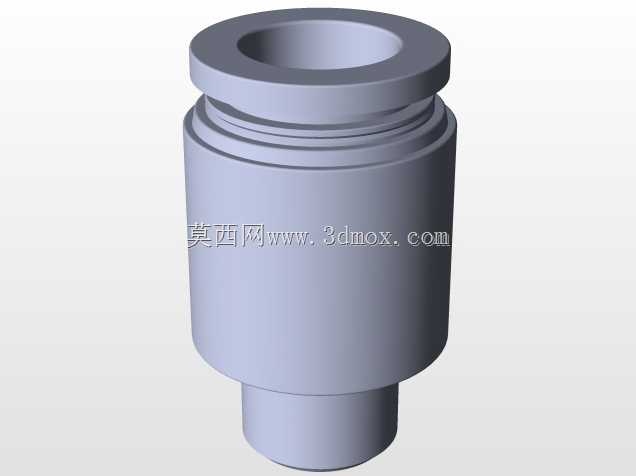

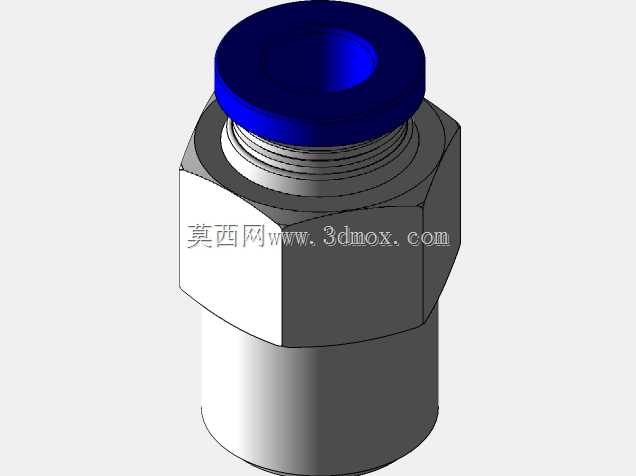

　　手动调试按钮设置在线圈和阀身的衔接位置，红色的手动按钮突出于阀身上表面，在设备调试阶段不需要接通气源电源，就可以手动按压完成阀芯换向，方便调试人员排查气路接线、管路连接的问题，避免调试阶段反复通断电带来的操作麻烦。气路接口部分采用了常见的快插式接头适配结构，阀体上的工作气口、进气口、排气口的位置排布符合常规二位五通阀的通用安装尺寸，进气口居中布置，两个工作气口分列在进气口两侧，排气口设置在阀身的下端位置，安装时不需要额外调整管路走向就可以适配市面上多数同规格阀件的安装位，替换旧阀时不需要重新排布气路管路，能够降低设备维护的换件成本。安装边界上，这款阀的整体宽度控制在20毫米左右，主体长度不含接头部分大概在70毫米上下，

　　电磁头部分的高度比阀身高出约30毫米，安装孔位采用标准的间距排布，既可以直接通过螺丝固定在设备的安装面板上，也可以搭配汇流板组装成阀组，在多气路控制的设备里集中布置，减少零散安装占用的设备空间。阀芯部分采用了间隙密封的结构设计，阀芯和阀套之间的配合精度控制在微米级，既能够保证换向时的气路密封性，减少内部泄漏量，也能让阀芯换向动作保持顺畅，在0.15到0.8MPa的常规气动系统工作压力区间内，都可以稳定完成换向动作，不会出现压力过低时换向不到位、压力过高时阀芯动作冲击过大的问题。密封件采用了耐油丁腈橡胶材质，能够适配常规的压缩空气介质，在含有少量油雾的润滑压缩空气工况下也能长期保持密封性能，不会过早出现密封件老化开裂导致的外泄漏问题。

　　在实际选型使用时，需要注意阀件的安装方向尽量保持电磁头水平向上，避免长期垂直向下安装导致冷凝水、油污进入线圈部分造成短路，排气口可以根据现场工况选配消声器，降低排气时的气流噪音，改善车间的作业环境。这类阀件的响应速度大概在几十毫秒级别，能够满足多数普通自动化设备的动作节拍要求，在小型装配线、电子制造设备、包装机械的气动回路里都有非常广泛的应用，设计建模时还原了阀件的所有外部安装尺寸、接口位置、突出部件的轮廓，在做设备整体三维布局时，可以直接调用这个模型完成气路部分的干涉检查，提前排查安装时阀件和周边走线、其他部件的空间冲突问题，避免实际装配时才发现安装空间不足需要重新调整布局的问题。建模时对阀身上的安装螺丝孔位、接头的插接深度、手动按钮的按压行程空间都做了准确还原，在做安装板设计、汇流板适配设计时，可以直接提取模型上的尺寸参数完成配套零件的设计，不需要反复测量实物尺寸，能够提升结构设计阶段的工作效率。另外模型也还原了阀件表面的标识区域、接线端的接口轮廓，在做设备的三维布线、布管设计时，可以准确对接管路接头的位置，规划出更合理的管路走向，减少管路弯折、接头受力的情况，提升气路系统的长期运行可靠性。
