三星款便携式移动电源结构设计方案

　　日常外勤作业、户外勘测、消费电子临时补能场景中，这类长条状便携移动电源是高频使用的随身储能配件，区别于固定式储能电源，它的核心设计逻辑围绕随身便携、握持防滑、接口防磕碰三个核心需求展开，没有冗余的装饰结构，所有外观曲面都服务于实际使用体验。

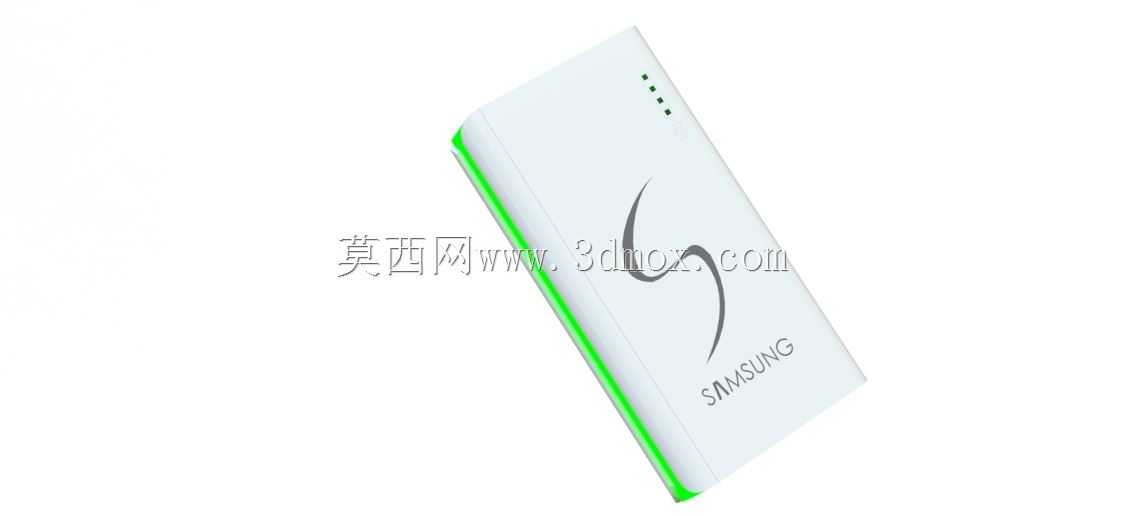

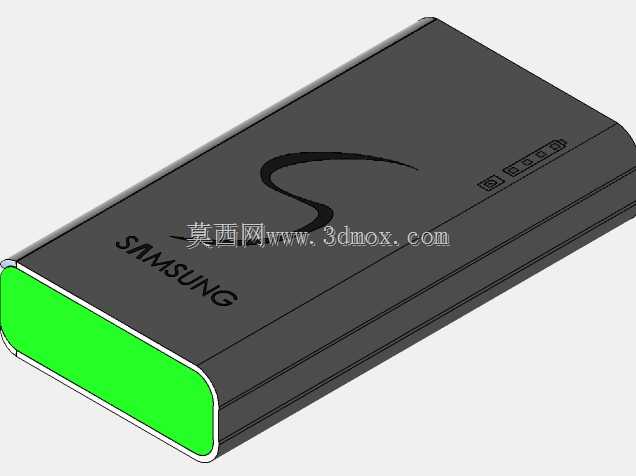

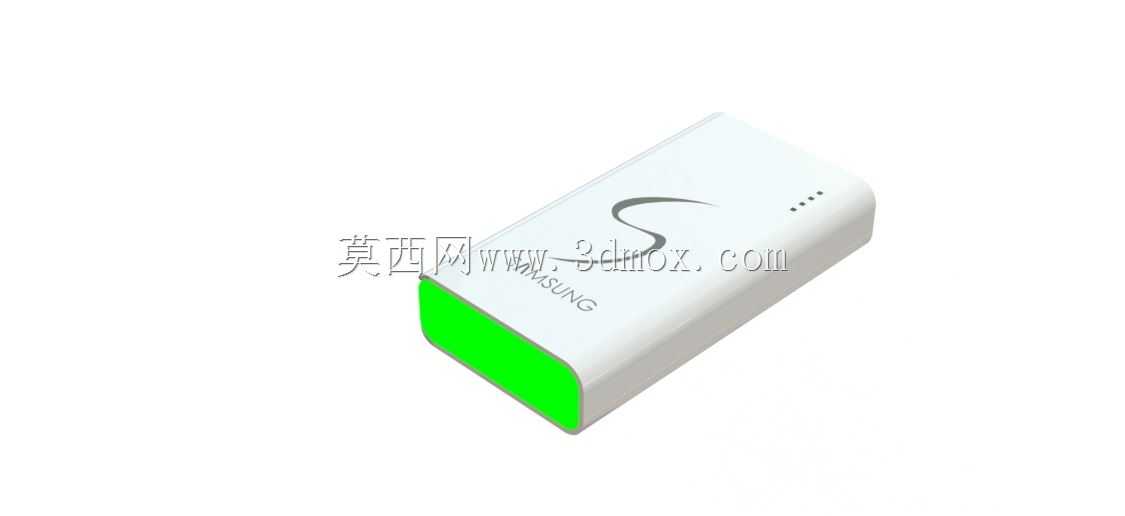

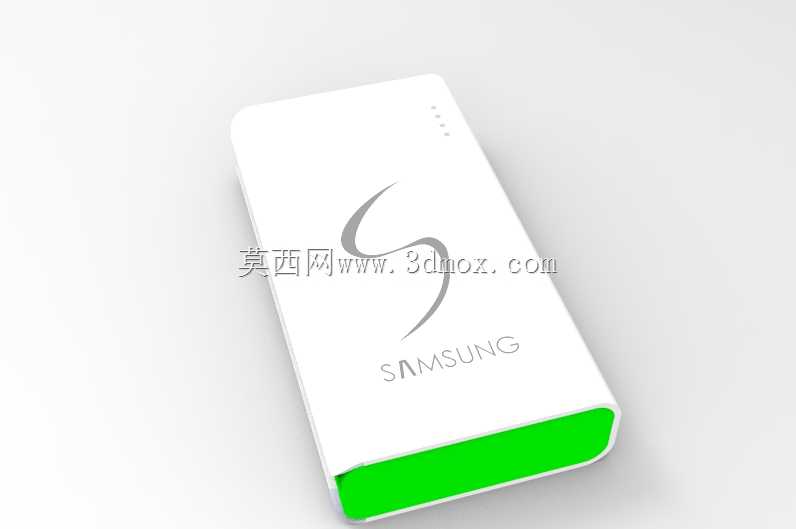

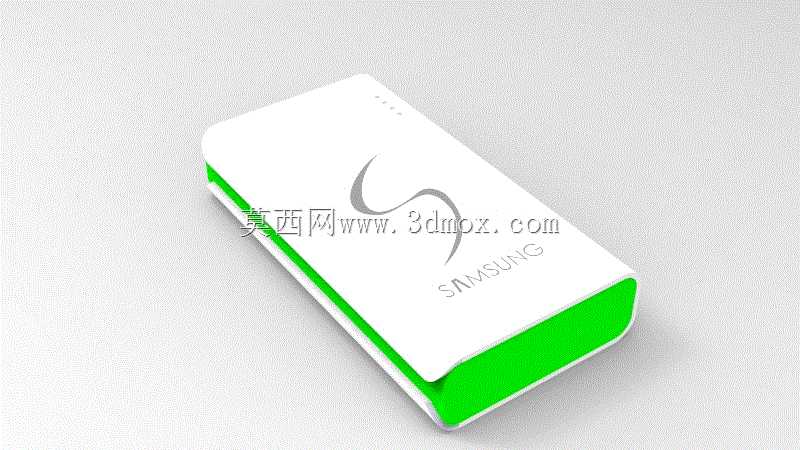

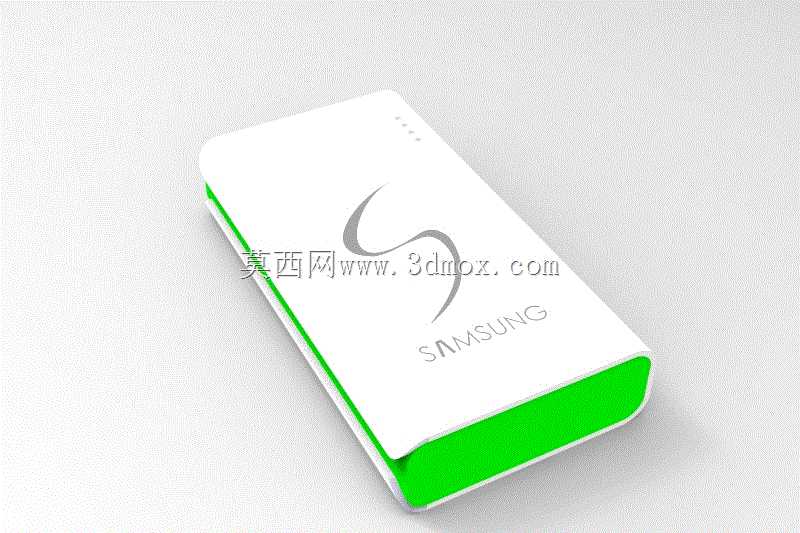

　　从结构设计层面看，外壳采用上下扣合的分体式结构，上壳为哑光白色PC材质，表面做细微晒纹处理，既可以避免日常握持留下指纹汗渍，也能提升手持时的摩擦系数，减少滑落风险；下壳边缘做亮绿色撞色包边，这个包边并非单纯装饰，而是采用软胶TPU材质二次注塑成型，当设备从桌面高度意外跌落时，软胶包边可以吸收70%以上的冲击能量，避免内部电芯组受冲击发生位移、极耳断裂的问题。整体外形做了大R角过渡处理，没有尖锐棱角，放入工装裤口袋、工具包侧袋时不会勾扯布料，也不会在磕碰时划伤其他随身工具。

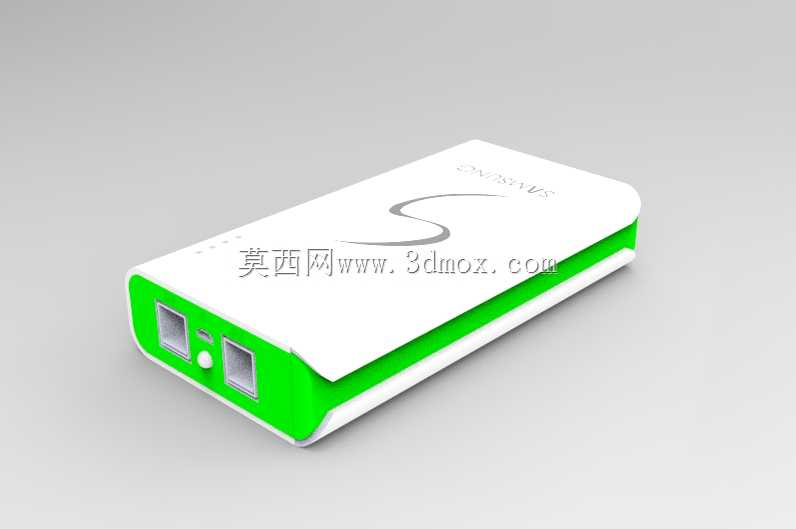

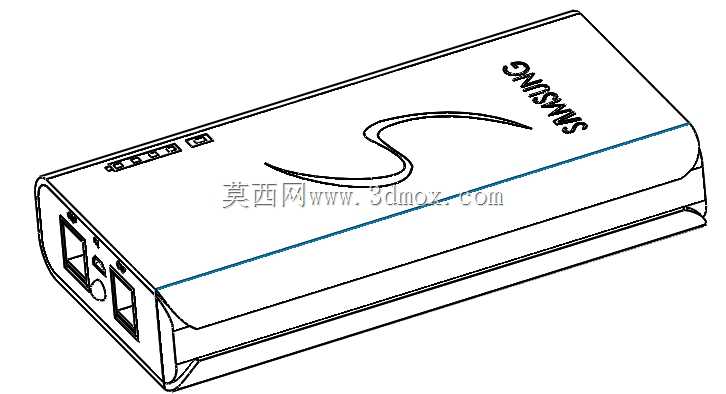

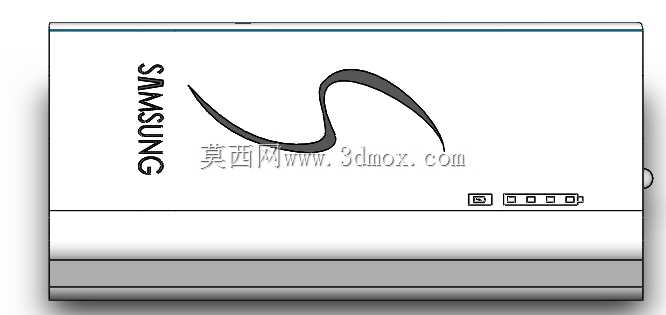

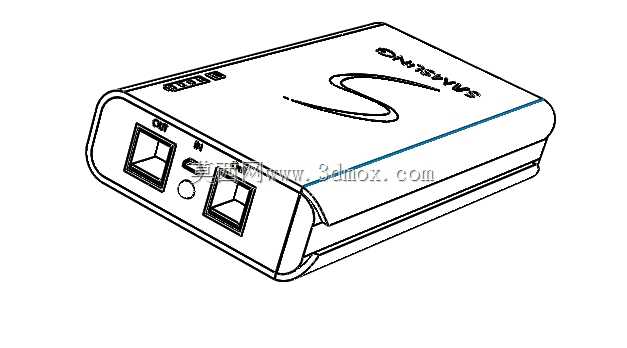

　　内部结构排布上，电芯采用并列排布的圆柱锂电芯组，电芯与外壳内壁之间预留1.2mm的缓冲间隙，填充轻质EVA泡棉垫，既可以固定电芯位置，避免日常携带晃动产生异响，也能在外壳受挤压时提供形变缓冲空间。主板放置在电芯组的端部位置，与电芯之间用耐高温青稞纸做绝缘隔离，USB输出、Micro输入接口都内嵌在壳体端部的凹槽内，接口端面比外壳边缘低0.8mm，即使接口朝下放置在桌面，也不会直接摩擦接口金属部分，延长接口使用寿命。壳体侧面预留的四个微小指示灯孔，对应剩余电量的25%、50%、75%、100%四个档位，导光柱采用半透明PC材质，与壳体做齐平装配，不会积灰也不会被外物勾扯脱落。

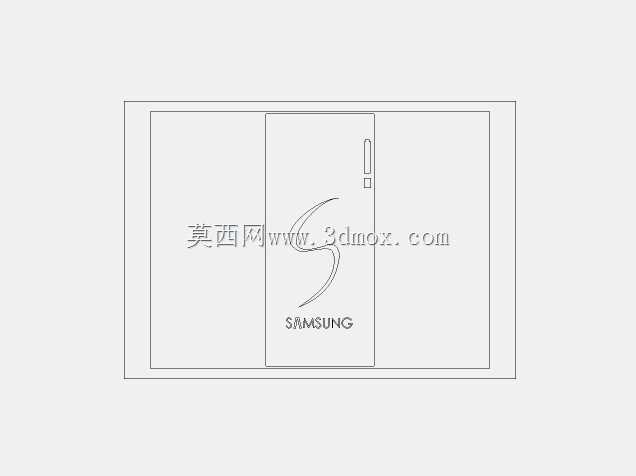

　　安装边界方面，这款移动电源的整体长度控制在120mm以内，宽度65mm，厚度仅18mm，整体重量控制在220g上下，单手握持时可以完全贴合掌心弧度，长时间握持不会有硌手的感觉。外壳的扣合结构采用周向均匀分布的卡扣，卡扣配合深度1.5mm，装配后上下壳之间的缝隙控制在0.1mm以内，既可以保证日常使用不会轻易开壳，后期维修更换电芯时也可以用撬片沿缝隙拆开，不需要做破坏性拆解。壳体表面的品牌标识采用模内注塑工艺，直接在壳体成型时做在表面，不会因为日常摩擦、汗液腐蚀出现标识脱落的问题。

　　实际使用场景中，这类移动电源除了给手机、蓝牙耳机等消费电子补能，也可以给小型工业检测设备、手持测温仪、迷你万用表等外勤工具提供临时供电，所以在电路设计上预留了过流、过压、短路保护的硬件结构，输出电流稳定在2A档位，不会因为输出波动损坏受电设备。外壳的散热设计没有做外露的散热孔，而是通过壳体本身的材质传导散热，日常充电、放电时的热量可以均匀分散到整个外壳表面，避免局部温度过高，同时无开孔的结构也能阻挡日常使用中的灰尘、少量泼溅的水进入壳体内部，提升户外复杂场景下的使用可靠性。

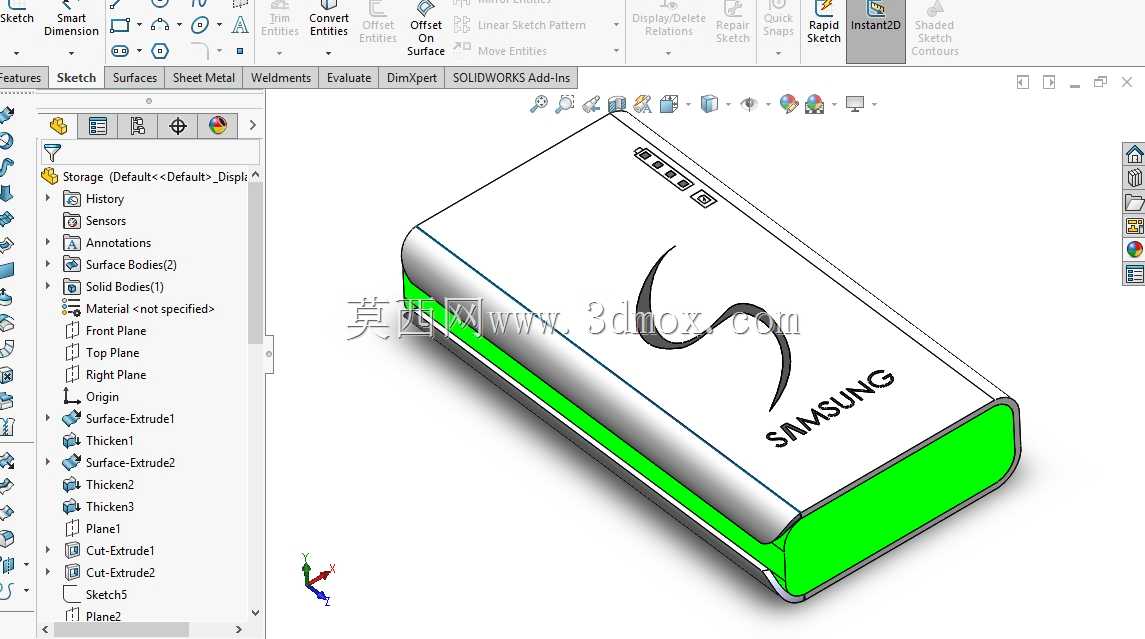

　　在建模过程中，所有曲面都做了曲率连续处理，上下壳的配合面做了0.05mm的拔模斜度，保证注塑生产时可以顺利脱模，不会出现粘模、表面拉伤的问题。软胶包边的部分做了倒扣结构，与硬塑壳体之间的结合力可以达到150N以上，长期使用不会出现包边脱胶、起翘的问题。端部的按键做了0.3mm的浮动间隙，按压手感清脆，按键行程控制在0.8mm，不会因为口袋挤压出现误触点亮指示灯、浪费电量的问题。
