电动车辆用松下圆柱锂电池组结构设计

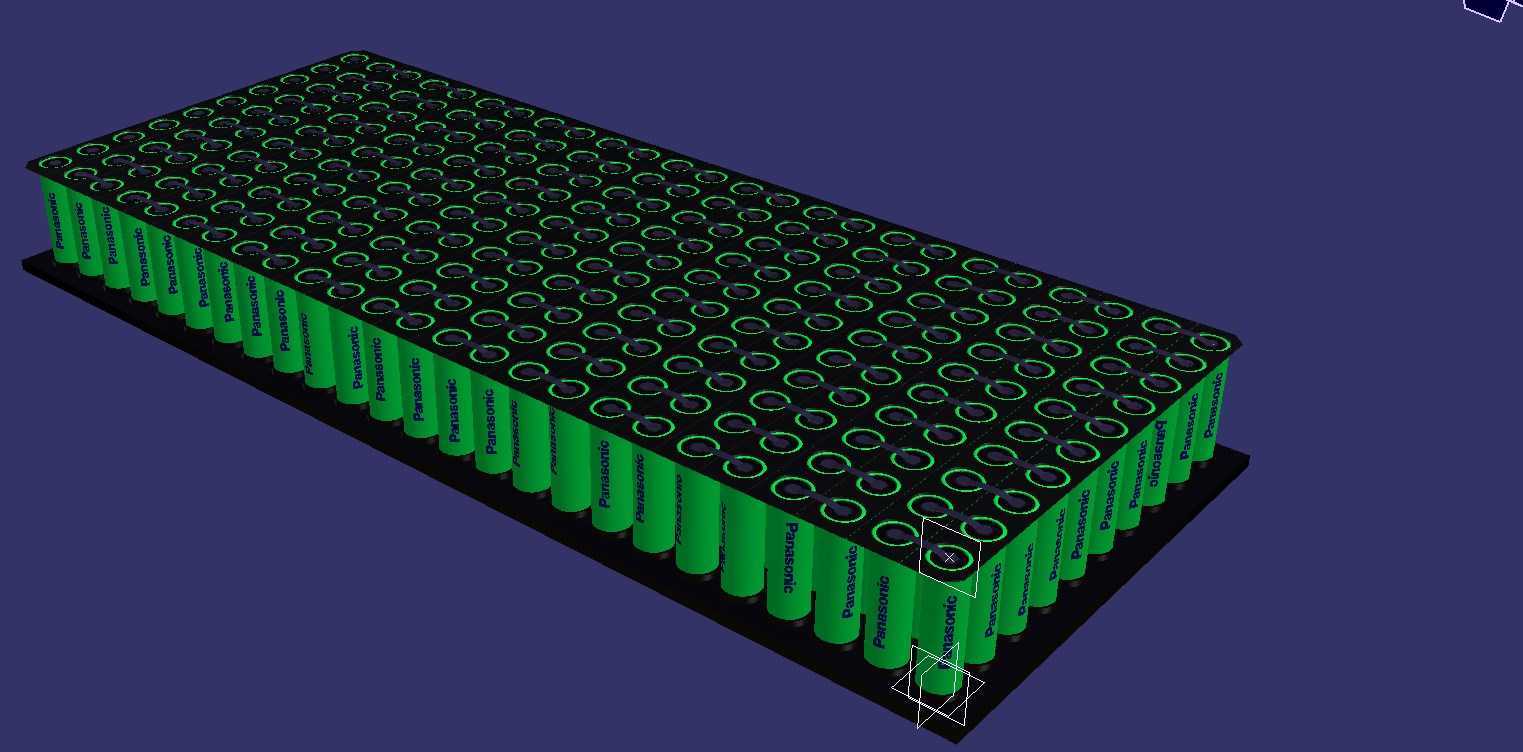

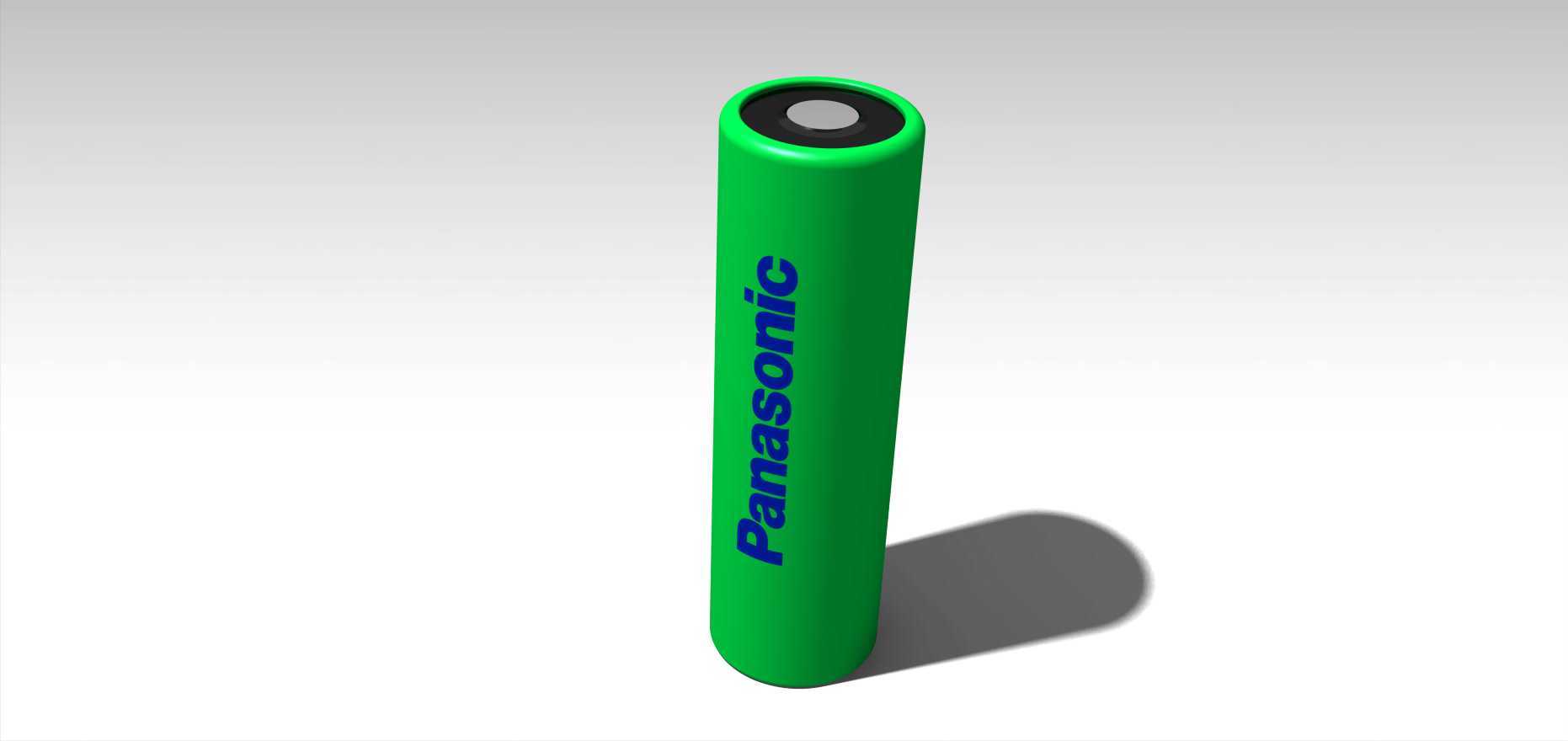

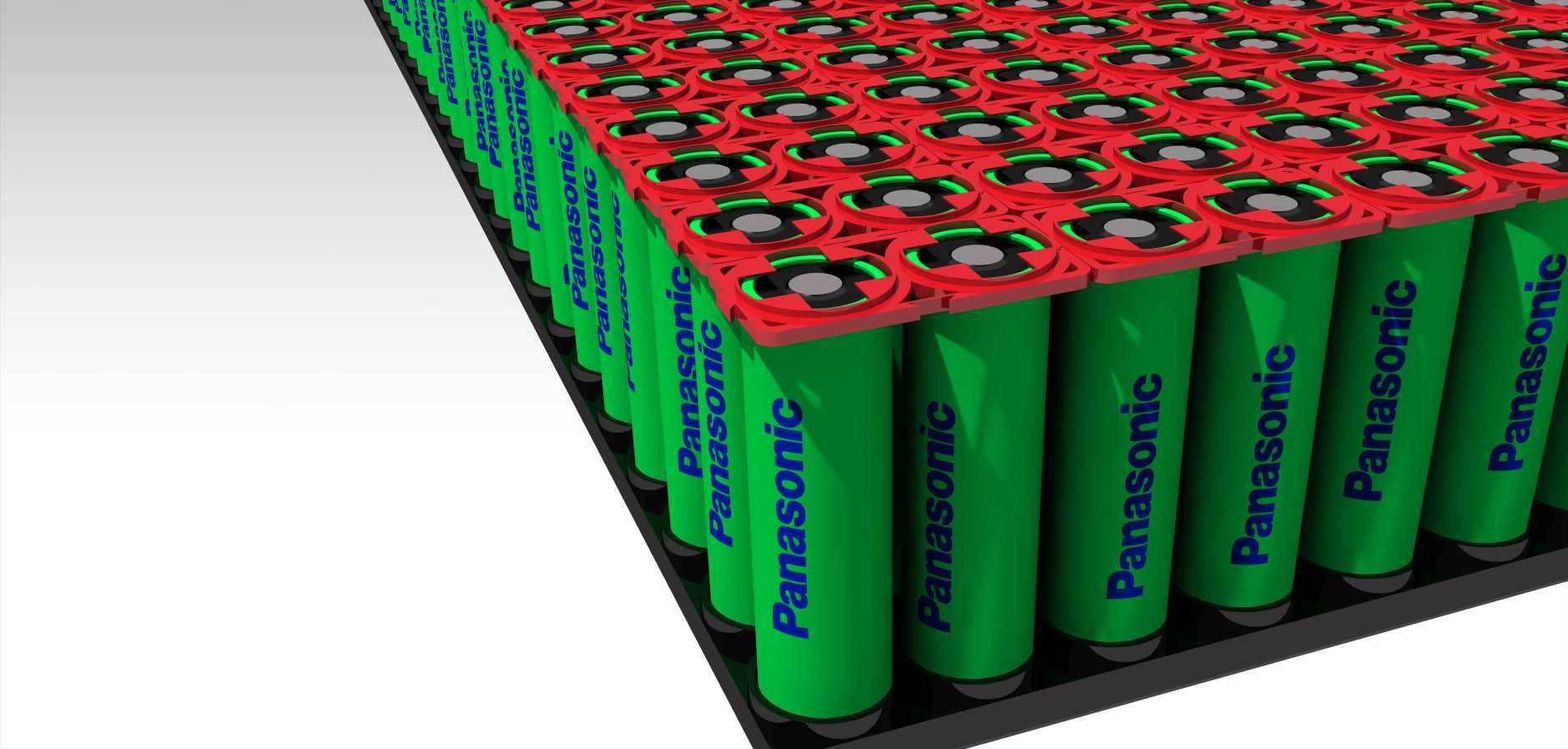

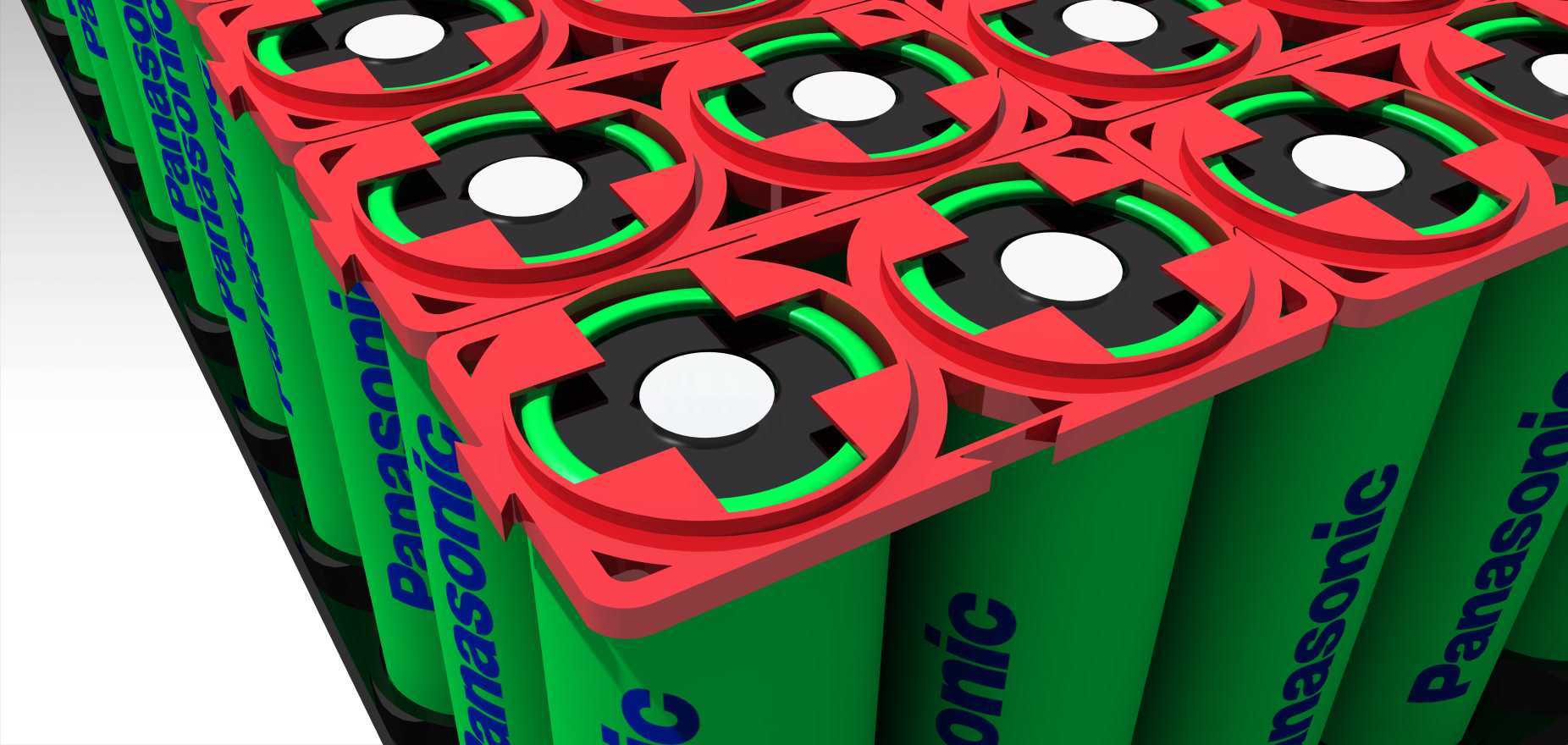

　　这套圆柱电芯成组结构，核心面向轻型电动两轮车、低速电动场地车的动力供电场景，也可适配小型储能备电系统的模组搭建需求，核心作用是将多颗单体3.7V圆柱锂电芯通过串并联组合，输出适配车辆驱动系统的额定电压与容量，同时为电芯提供可靠的机械固定、绝缘防护与散热通路。从结构设计逻辑来看，整套模组采用一体化注塑支架作为电芯定位载体，支架上的每个定位卡槽都和圆柱电芯的外径做了公差匹配，卡槽内壁设置的环形凸筋可以卡紧电芯外壳，避免车辆行驶过程中震动导致电芯移位、极耳拉扯断裂的问题；相邻电芯之间的支架预留了均匀的间隙，既可以作为电芯充放电过程中的散热风道，避免热量积聚导致电芯性能衰减，也能防止电芯外壳直接接触造成短路风险。

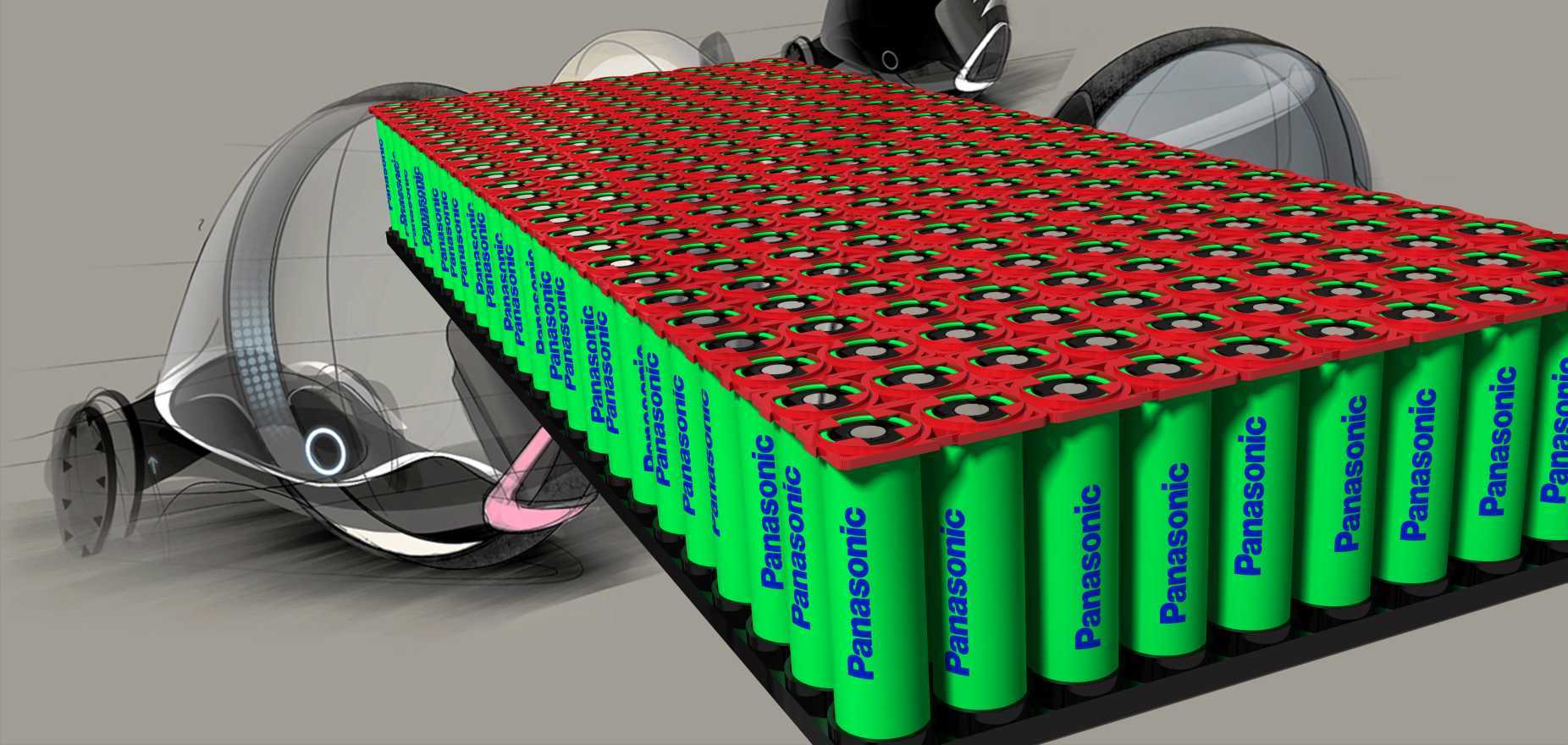

　　支架上的定位结构同时兼顾了模组的层叠安装需求，当需要组合更高电压、更大容量的电池包时，可通过支架边缘的卡扣结构快速实现多层模组的拼接定位，不需要额外设计复杂的连接工装，能有效缩减电池包的装配工序时长。从安装边界来看，单组模组的外形尺寸适配常规电动自行车座桶下方的安装空间，支架边缘预留了穿线孔位与固定耳座，固定耳座上的安装孔位和市面主流轻型电动车的电池仓安装螺柱位置匹配，不需要对原车电池仓做额外改造即可完成固定；电芯极耳端的汇流排安装位做了沉台设计，汇流排安装后不会突出支架平面，能避免汇流排和电池仓外壳接触造成绝缘失效，沉台的深度也刚好匹配常规镍带汇流排的厚度，焊接汇流排时可以保证焊头和极耳的接触压力稳定，提升焊接良率。在功能特性上，

　　这套成组结构的绝缘防护设计覆盖了所有带电部位，支架本身采用阻燃绝缘的工程塑料材质，电芯和支架接触的部位都做了圆角处理，避免装配过程中刮破电芯外皮造成绝缘隐患；电芯之间的间隔距离符合动力电池安全设计规范，即便单颗电芯出现异常鼓胀，也不会挤压相邻电芯造成连锁故障。实际选型应用时，可根据目标车型的续航需求调整串并联的电芯数量，支架的模块化设计可以灵活裁剪适配不同的电芯排布数量，不需要重新开模制作支架，能有效缩短定制化电池包的开发周期。在三维建模过程中，每个电芯的定位基准都和支架卡槽的中心轴完全重合，装配约束采用同轴配合加端面贴合的方式，和实际生产中的装配逻辑完全一致，后续做结构干涉检查时，可以直接验证汇流排、支架、

　　电芯三者之间的间隙是否符合安全要求，也能模拟不同震动工况下电芯的位移量，提前验证结构的可靠性。对于做电动车动力系统设计、小型储能模组开发的结构工程师来说，这套成组结构的设计细节可以直接复用在同类项目中，尤其是支架的卡槽设计、散热间隙预留、安装固定位的布局思路，能避免很多常见的设计疏漏，比如电芯固定不牢导致的极耳断裂、散热不足导致的电芯寿命缩短、安装位不匹配导致的装车适配问题等。
