多层堆叠式动力电池化成测试柜体结构

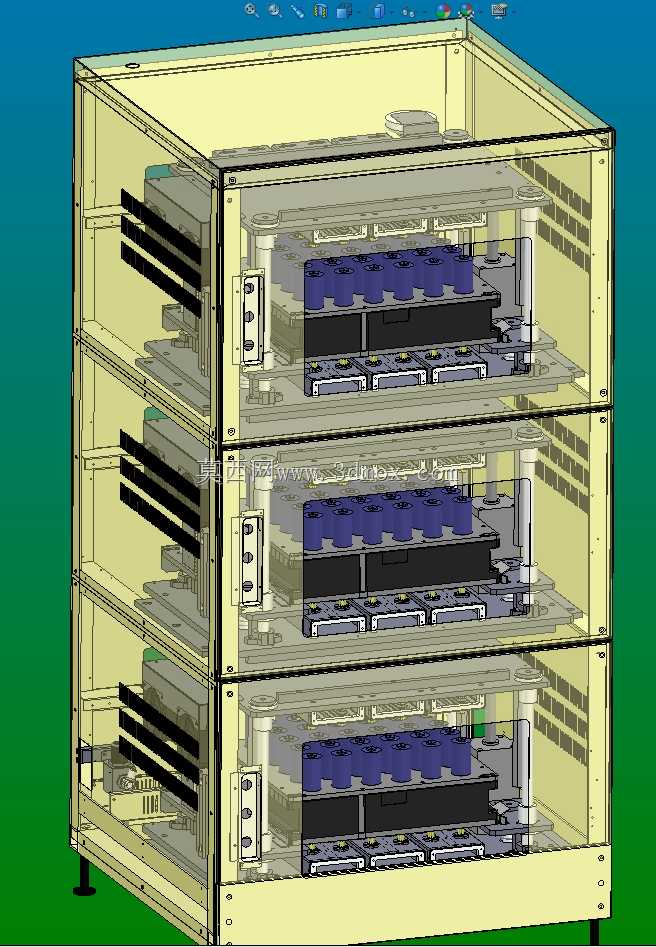

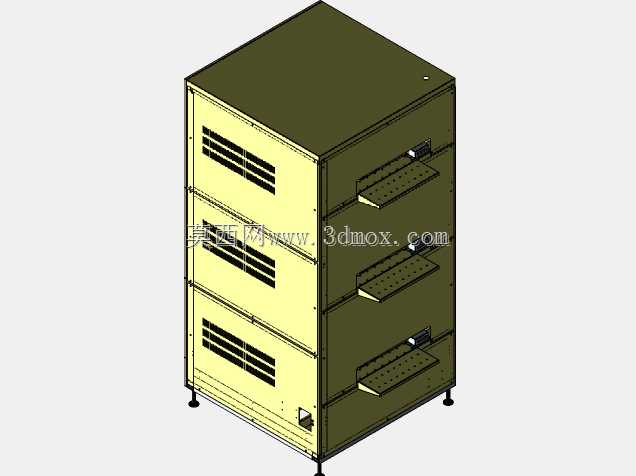

　　这套柜体结构主要面向动力电池量产线的化成工序场景，在电芯注液封口后的首次充放电激活环节使用，是动力电池生产后段制程里的核心工艺承载设备。从结构布局来看，采用三层模块化堆叠设计，每层为独立的化成工位单元，可单独抽拉维护，也可同步运行完成批量电芯的化成作业，适配方形硬壳动力电池的装夹定位需求，每层可同时容纳多组电芯完成充放电流程。柜体整体采用型材框架搭配钣金封板的结构形式，框架立柱选用标准工业铝型材拼接，兼顾结构强度与装配便捷性，封板做了通风散热开孔设计，匹配化成过程中电芯充放电产生的热量散出需求，避免局部积温影响化成工艺参数稳定性。设计阶段优先考虑了产线的占地利用率，在常规车间厂房的层高限制下，

　　三层堆叠结构可在单位占地面积内提升近三倍的工位容量，同时每层的抽拉式托盘结构预留了足够的操作空间，操作人员在上下料时无需探身进入柜体内部，托盘上的电芯定位工装做了快换接口设计，可根据不同规格的电芯尺寸快速更换定位治具，兼容多款同类型号方形动力电池的化成作业。柜体内部每层都预留了充放电模块的安装位、线束走线槽以及温度传感器的布设点位，走线槽与电芯装夹区域做了物理隔离，避免大电流线束与电芯直接接触带来的安全隐患，同时每层的电气接口都做了快插设计，单工位故障时可直接断开接口抽出托盘维修，不影响其他两层的正常作业，减少产线停线等待时间。安装边界方面，柜体底部配置了可调脚杯，可适应车间地面的不平整度，调整柜体水平度避免托盘抽拉卡滞，

　　柜体整体深度适配标准车间设备通道的摆放要求，后侧预留了通风与线束对接的空间，可直接对接产线的集中供风与充放电主控系统。从结构强度校核角度，每层托盘都做了承重加强设计，可承载满装电芯后的重量负载，长期运行不会出现托盘变形下坠的问题，柜体框架的拼接处都配置了角件加强螺栓，整体结构可满足车间24小时连续运转的强度需求，不会因为长期振动出现连接松动。在功能实现上，柜体的每层单元都集成了电芯压紧机构的安装位，可配合自动压紧装置完成电芯与充放电探针的对接，无需人工逐个拧接接线端子，提升上下料的作业效率，同时柜体侧面预留了状态指示灯的安装位置，可直观显示每层的运行状态，方便巡检人员快速识别异常工位。设计过程中还考虑了设备的扩展性，

　　柜体顶部预留了扩展层的安装接口，若后续产能提升需要增加工位，可直接在原有柜体基础上加装第四层工位单元，无需重新更换整套柜体框架，降低产线升级的改造成本。柜体的门板采用铰链连接搭配快开锁扣，日常维护时可快速打开门板接触内部元器件，锁扣可做权限锁定，避免非授权人员触碰内部带电部件带来的安全风险。
