激光切割板材拼装式铸造作业机械臂结构

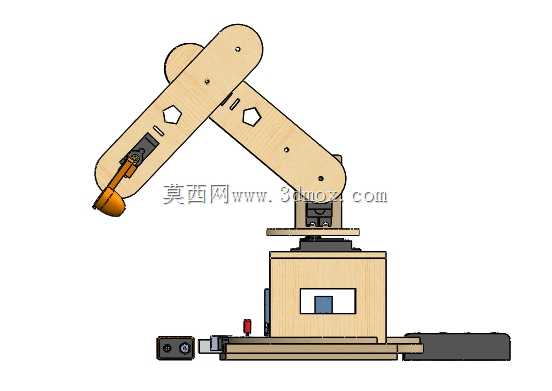

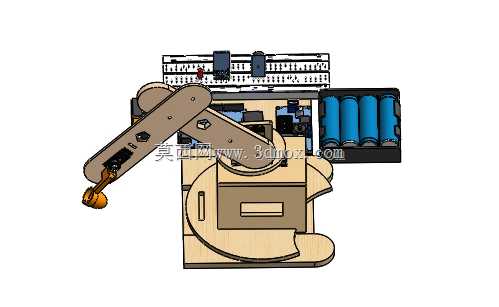

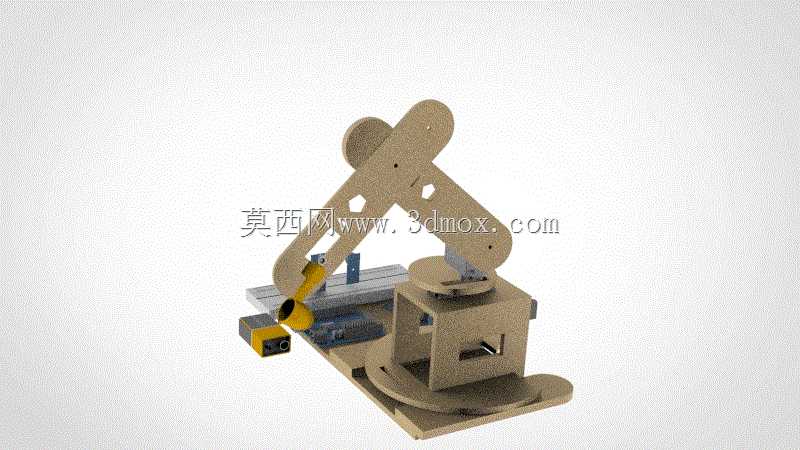

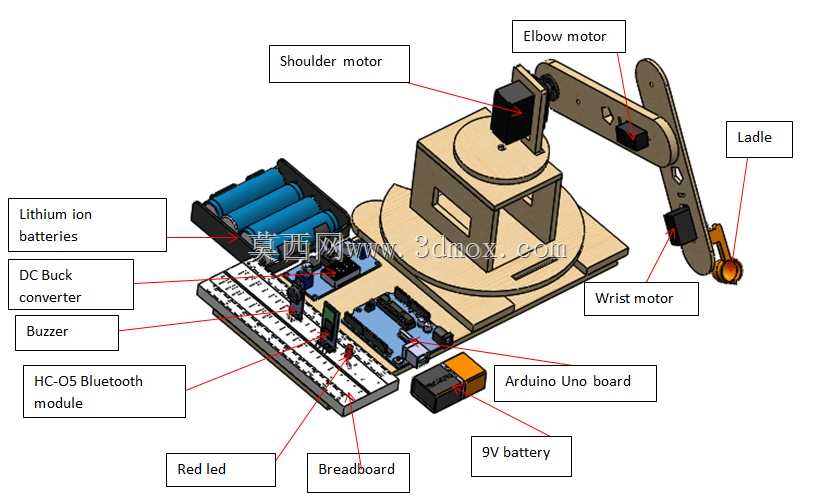

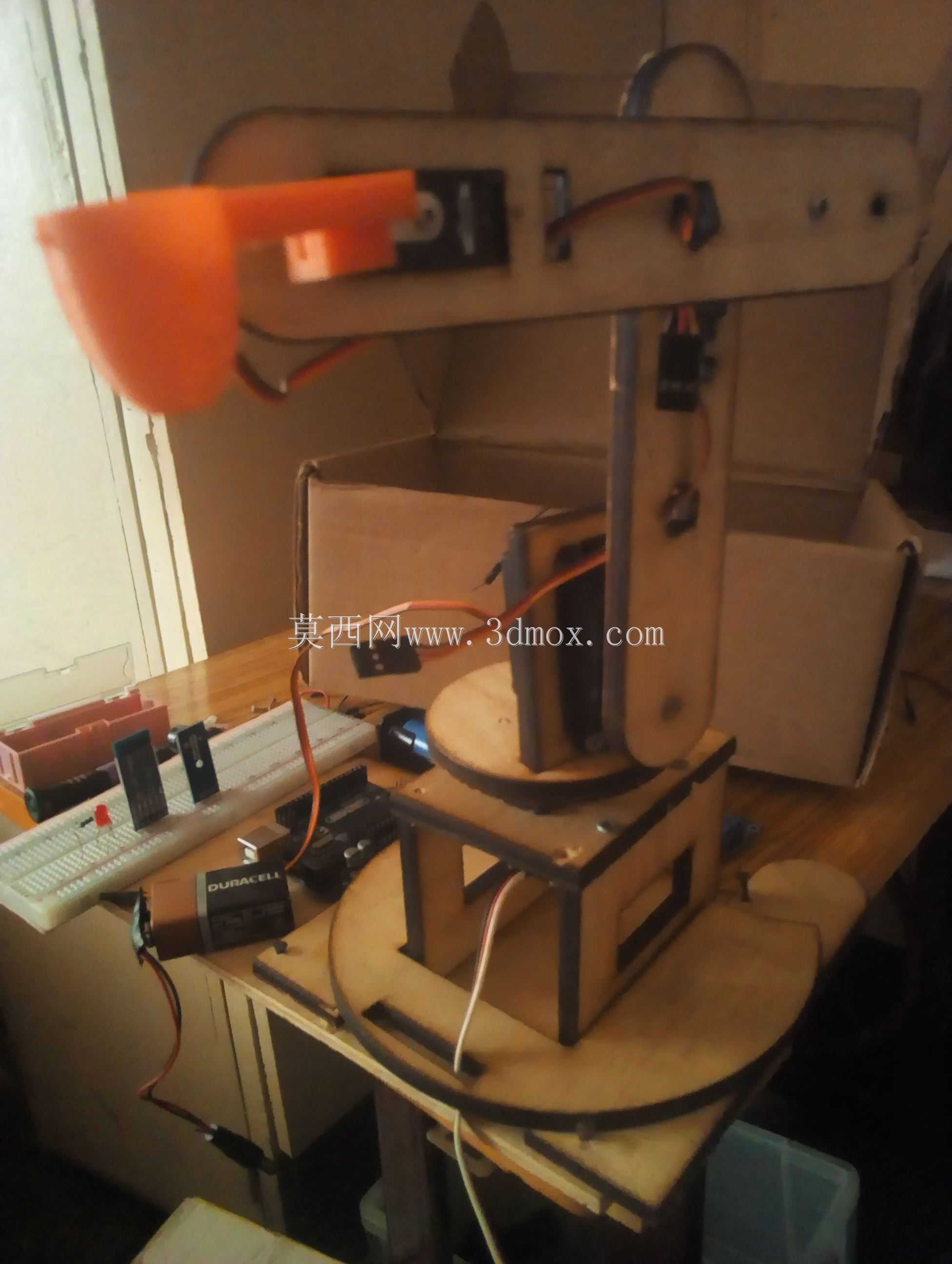

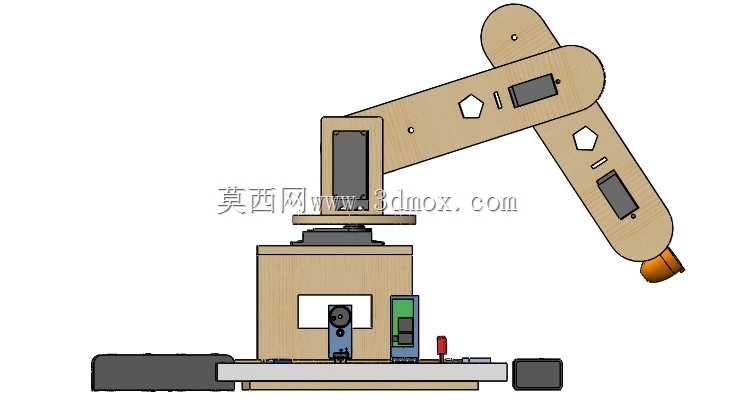

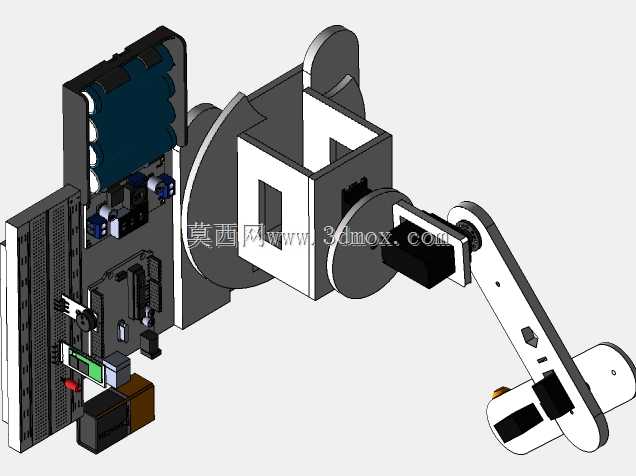

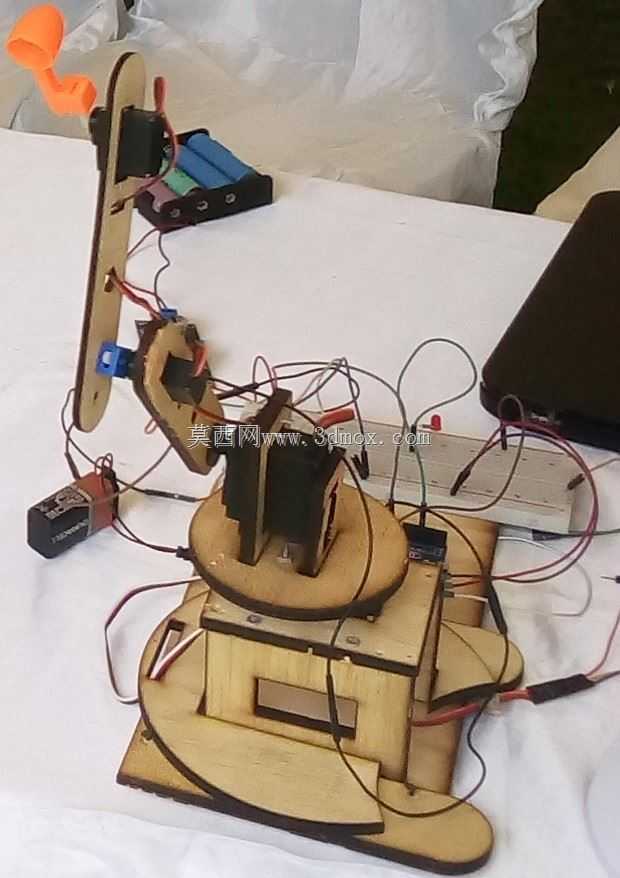

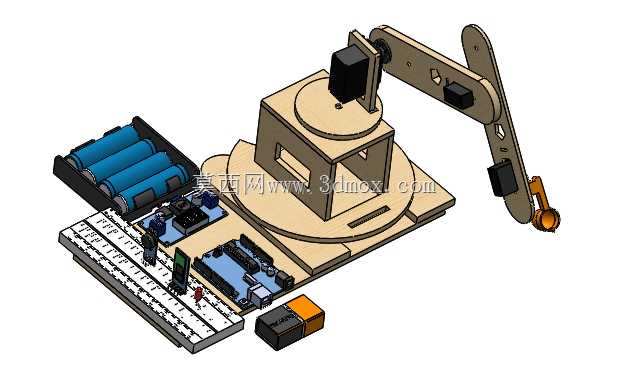

　　这套多关节机械臂结构主要面向中小型铸造车间的近距离工位辅助作业场景，适配铸造工序里的小件取放、砂型修整辅助、浇铸位工件移位这类重复性高、作业环境存在高温飞溅的工位需求，替代人工完成近距离固定范围内的重复操作，降低一线操作人员在高温铸造工位的暴露时长。从结构设计逻辑来看，整套主体采用平板板材切割拼装的成型思路，所有结构件均为平面轮廓切割件，不需要额外的复杂曲面加工或者定制异形铸件，加工环节仅需激光切割设备完成板材下料，再通过标准紧固件完成拼接装配，加工门槛低，装配流程简单，甚至可以根据现场作业需求快速更换磨损的板材零件，不需要整体拆解设备。关节布局采用基座回转、大臂俯仰、小臂俯仰、末端执行件回转的四自由度配置，

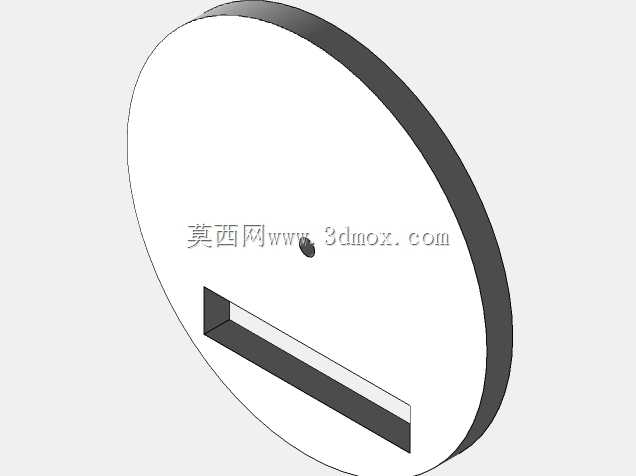

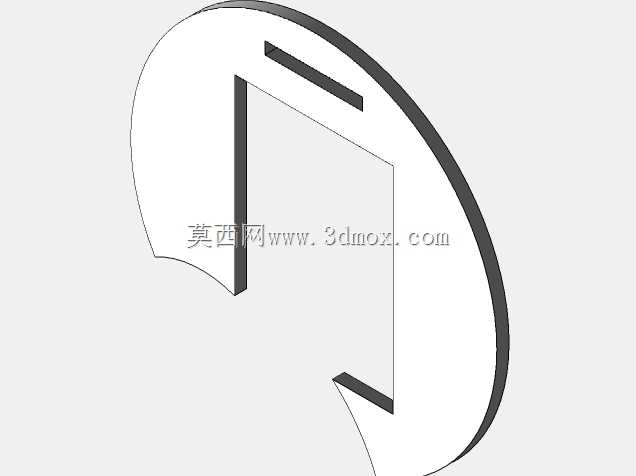

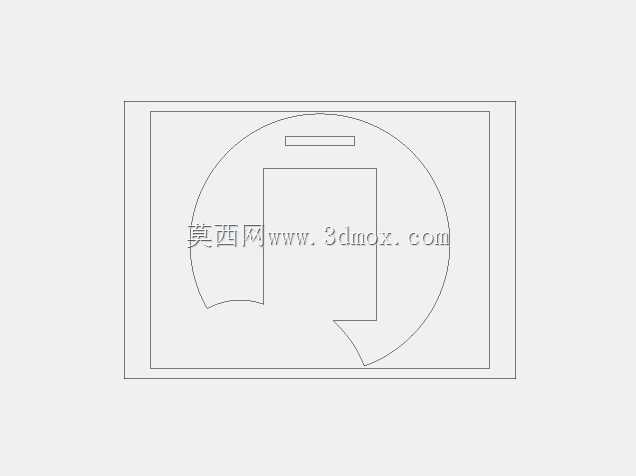

　　作业覆盖范围为以基座安装面为中心的水平扇形区域，垂直方向覆盖基座上方300mm至500mm的高度区间，完全适配小型铸造工位的工作台面作业范围，不会因为作业半径过大造成结构冗余，也不会因为自由度不足无法覆盖工位内的操作点位。基座部分采用双层板拼接的箱式结构，底部预留标准安装孔位，可以直接固定在铸造工位的钢制工作台或者预制混凝土基座上，安装边界要求基座固定面平面度公差不超过1mm，避免长期回转作业出现基座偏载晃动；大臂与小臂均采用带镂空减重孔的板式结构，在保证结构抗弯强度的前提下尽可能降低运动部件的自重，减少关节驱动端的负载，镂空位置同时可以作为走线通道，将驱动线路隐藏在结构件内部，避免铸造现场的砂尘、高温飞溅物损伤线路。

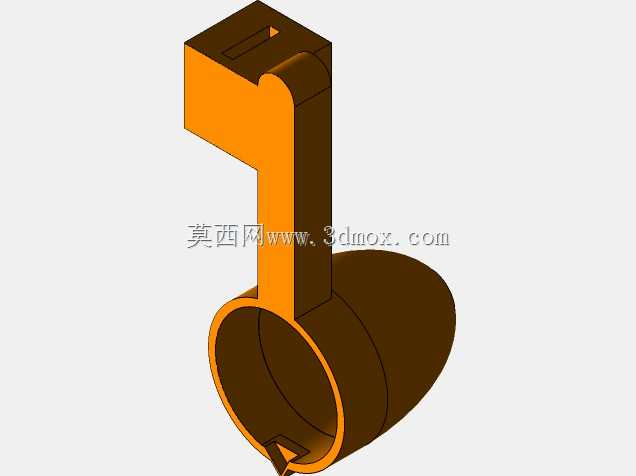

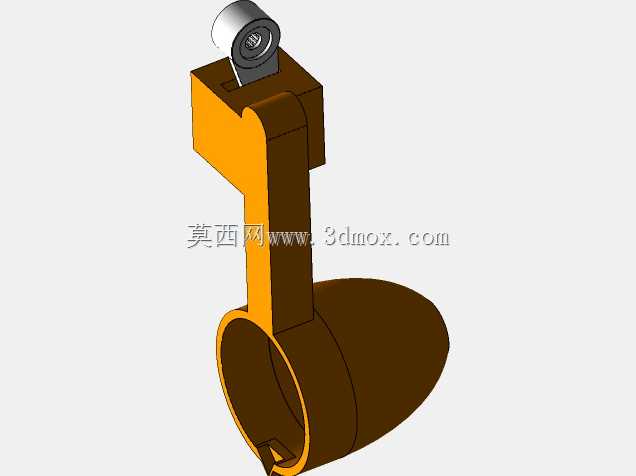

　　末端执行端预留标准安装接口，可以根据不同作业需求更换夹持治具、打磨头或者浇铸辅助定位件，不需要改动臂体主体结构。整套结构的运动间隙控制在装配阶段通过紧固件的预紧度调整实现，不需要额外加装复杂的间隙调整机构，日常维护仅需定期检查关节处紧固件的预紧状态，清理拼接缝隙内积存的铸造砂尘即可。从现场适配性来看，这套结构的整体安装占地尺寸不超过400mm见方，不需要对现有铸造工位的布局做大规模改造，直接在现有工作台空位上完成固定即可投入使用，对于产能规模不大、工位布局紧凑的中小型铸造车间来说，不需要投入高额的成套工业机器人改造成本，就能实现固定工位的作业自动化替代。结构设计阶段充分考虑了铸造现场的多尘、高温辐射工况，

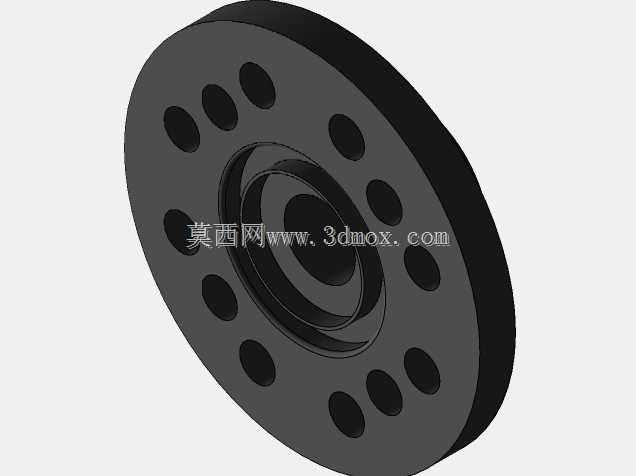

　　所有拼接缝隙均设计为窄缝结构，减少砂尘进入结构内部的概率，板材表面可以根据现场需求涂刷耐高温防护涂层，抵御浇铸过程中的高温辐射影响，延长结构件的使用寿命。关节处的转动配合面采用耐磨板材直接接触配合，不需要额外加装精密轴承，在作业精度要求不高的铸造辅助工位完全可以满足使用需求，同时降低了配件采购成本和后期维护难度，出现磨损后仅需更换对应的配合板材零件即可快速恢复设备使用状态。
