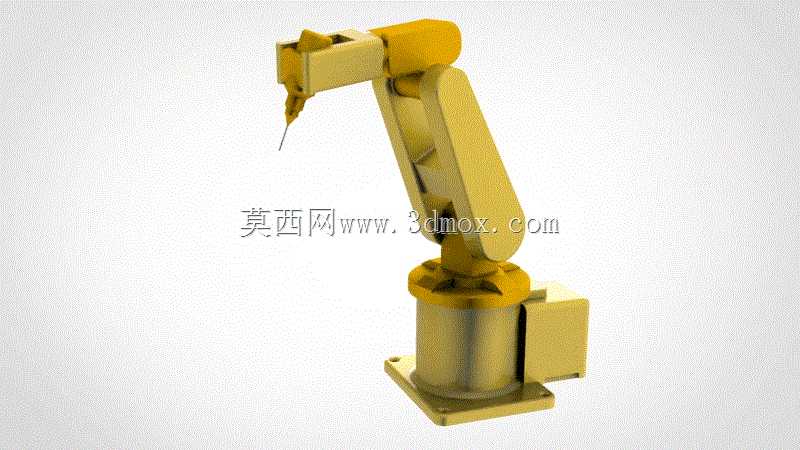

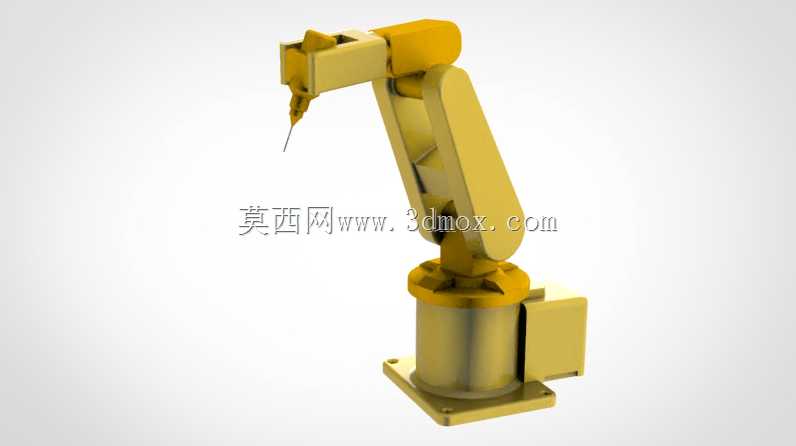

多关节工业钻孔作业机械臂结构设计

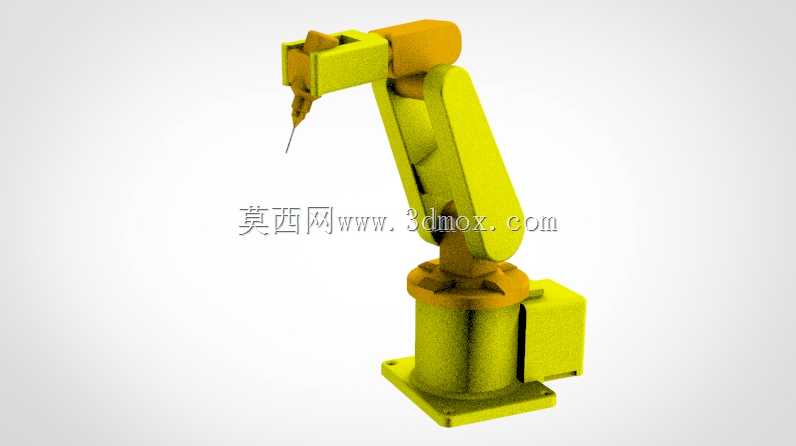

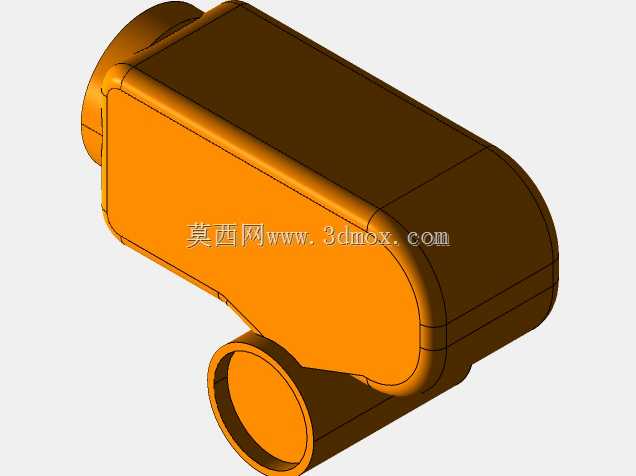

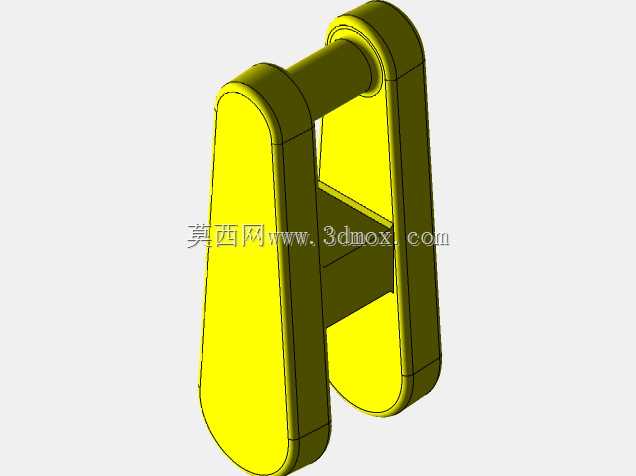

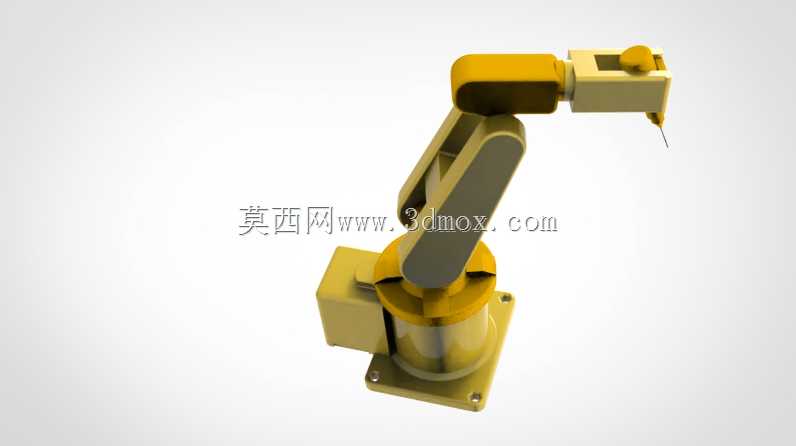

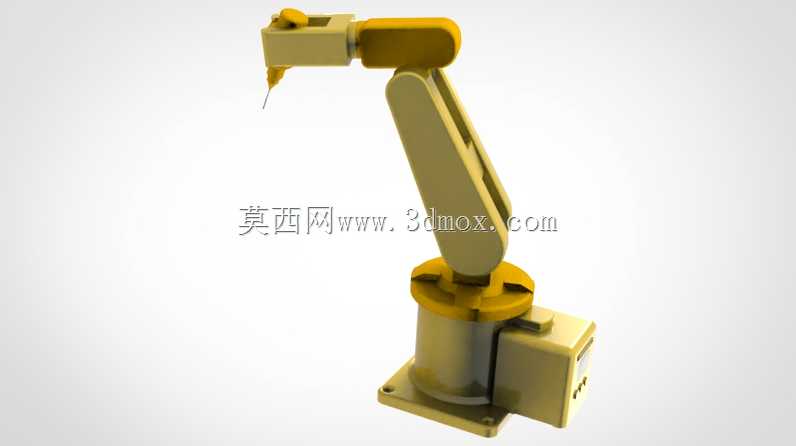

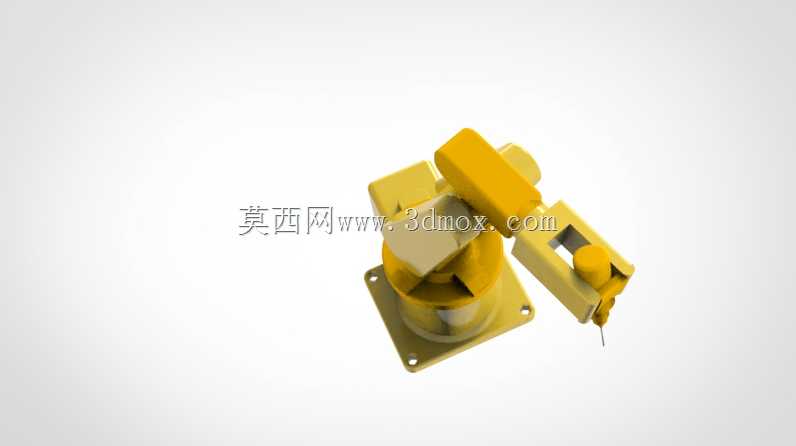

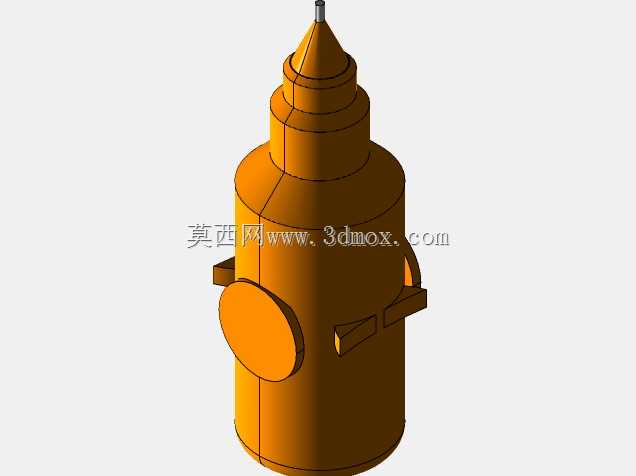

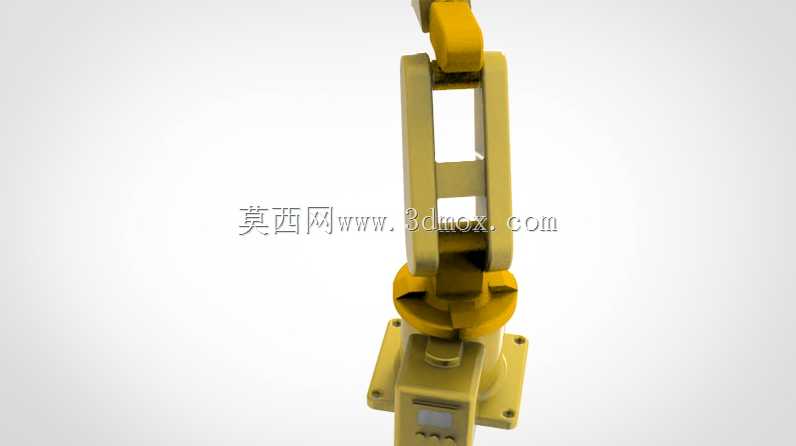

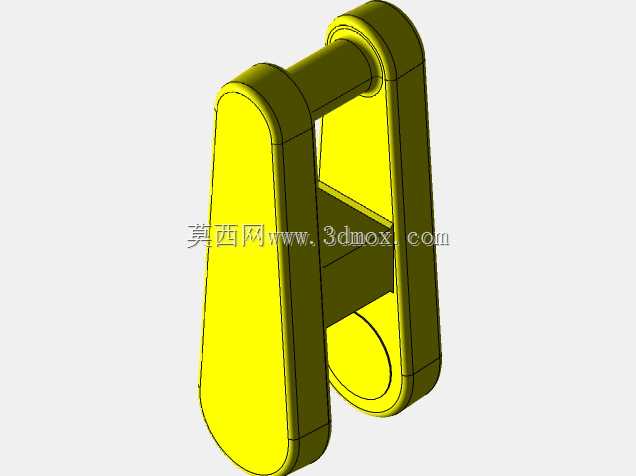

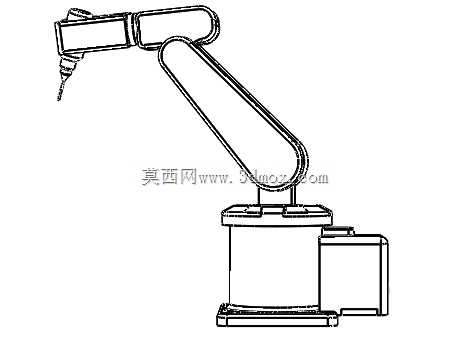

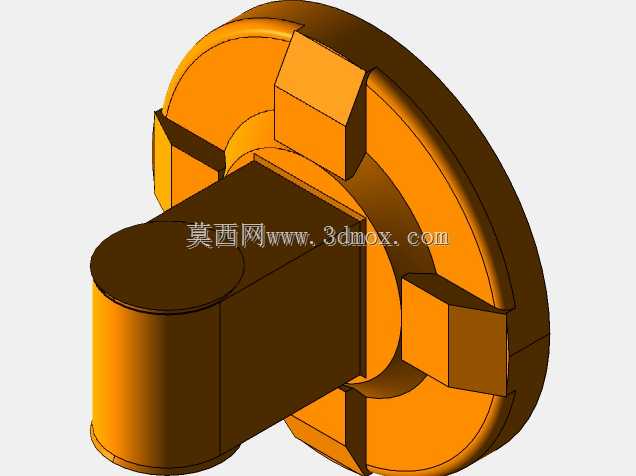

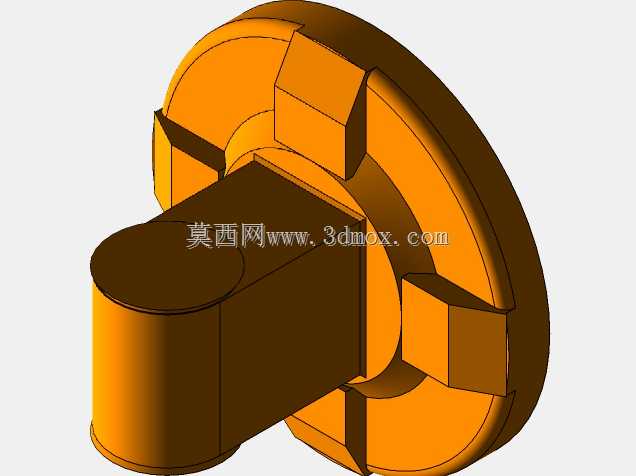

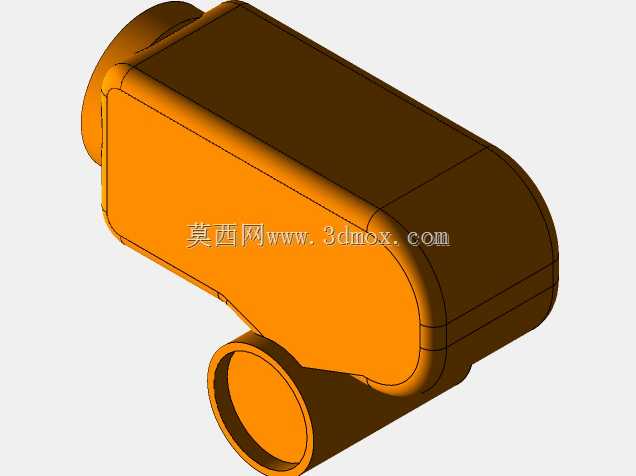

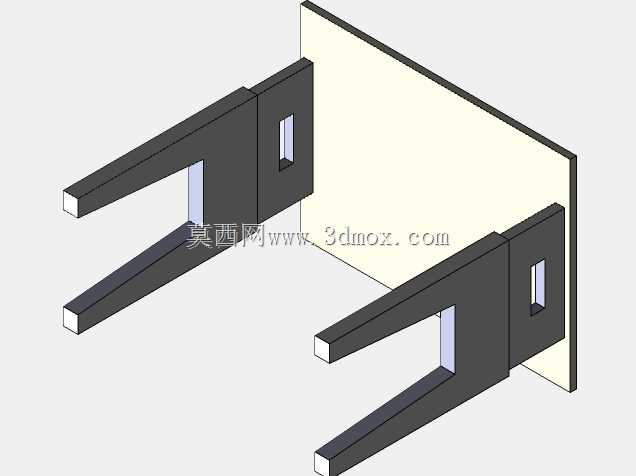

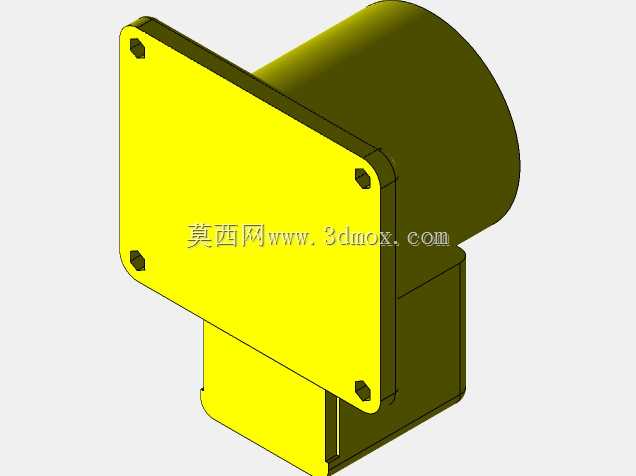

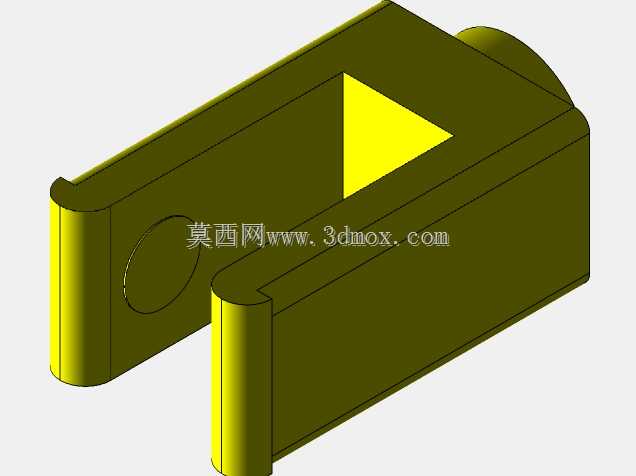

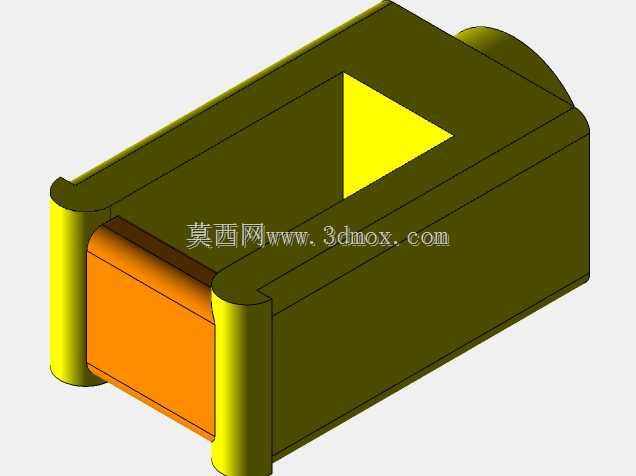

　　这款多关节钻孔作业机械臂，主要面向离散制造场景里的工件定点钻削工序，常见于五金零部件加工、小型钢结构件预钻孔、注塑件溢料孔加工这类需要灵活调整钻孔位置的工位，相比固定式台钻，它不需要人工反复挪动工件装夹位置，能覆盖半径内任意角度的孔位加工，适配多品种小批量的柔性生产需求。从结构设计逻辑来看，整体采用串联多关节构型，底座为回转支承结构，承担整机的承重与水平方向360度回转动作，底座内部预留了伺服电机与谐波减速器的安装空间，布线走内部中空通道，避免作业过程中管线剐蹭工件或者周边工装。大臂与底座采用铰接连接，通过伺服电机驱动减速器实现俯仰动作，小臂与大臂的铰接处同样配置独立驱动单元，可实现小臂的俯仰与回转，末端执行器集成了钻孔主轴单元，

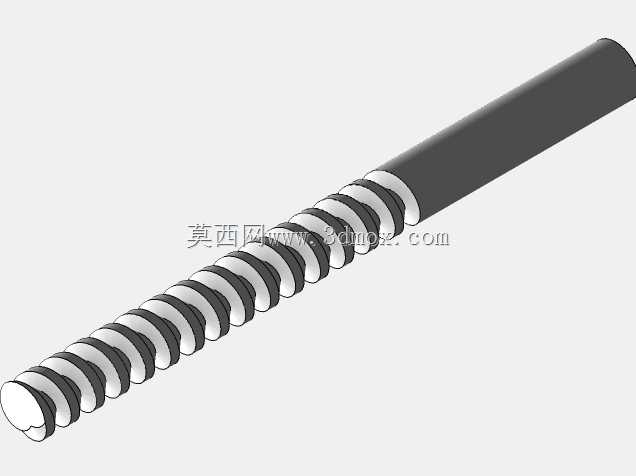

　　主轴带有进给行程，可根据钻孔深度需求调整进给量，主轴夹头适配标准麻花钻、中心钻等常用钻削刀具，更换刀具的操作逻辑与普通台钻一致，降低一线操作人员的学习成本。设计过程中优先考虑了作业边界的覆盖能力，整机展开后最大作业半径可覆盖直径两米范围内的工位，底座安装尺寸预留了与地面地脚螺栓连接的孔位，也可适配常见的工业机器人安装底座，不需要额外做大规模的地基改造。关节处的限位结构做了双重冗余设计，既有软件层面的软限位，也有机械结构上的硬限位块，避免误操作导致机械臂超程碰撞周边设备。末端主轴的转速区间覆盖常用金属、非金属材料的钻削需求，针对不同材质的工件，可通过调整主轴转速与进给速度匹配加工参数，比如加工铝合金件时可提高转速降低进给，

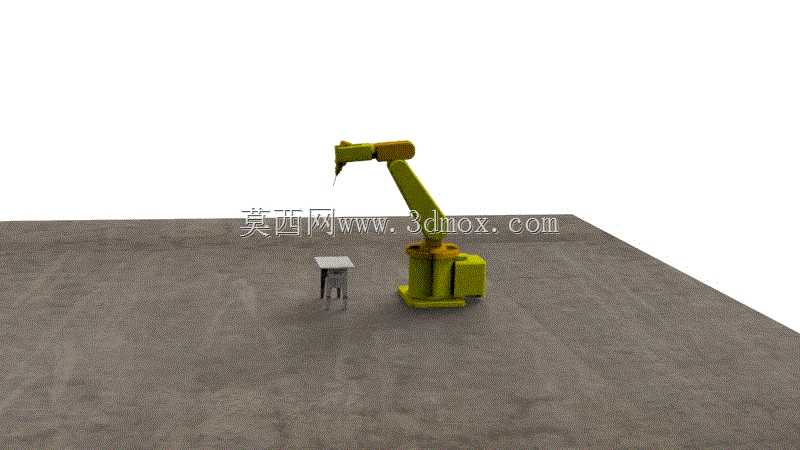

　　加工普通碳钢件时降低转速配合合适进给，减少钻头崩损的概率。管线排布全部走关节内部的拖链通道，外部没有裸露的线缆，一方面避免车间内的切削液、金属碎屑腐蚀线缆，另一方面也减少机械臂运动过程中的管线拉扯磨损，延长设备的维护周期。整机的重心经过配平计算，大臂与小臂的配重块集成在结构内部，在最大伸展状态下底座的受力依然保持在支承轴承的额定载荷范围内，不会出现倾覆风险。在实际产线应用中，这款机械臂可搭配工件定位工装使用，通过预先示教孔位坐标，就能实现批量工件的自动钻孔作业，也可搭配视觉定位系统，针对来料位置有偏差的工件自动调整钻孔坐标，适配毛坯件的粗加工钻孔需求。结构设计时所有的铰接孔位都配置了耐磨铜套与密封件，可阻挡车间内的粉尘进入铰接轴承，

　　日常维护只需要按照周期加注润滑脂即可，不需要频繁拆解更换易损件。末端执行器的连接法兰采用标准接口，后续如果有扩孔、倒角、攻丝的工序需求，只需要更换对应的末端执行单元，不需要改动机械臂的主体结构，拓展性可覆盖多数常规的机加工次工序作业。
