工业机器人夹持臂结构设计与受力分析

　　在工业自动化产线的物料搬运、工件上下料、工位转序场景中，夹持臂作为机器人末端执行器与被操作工件之间的核心传力构件，其结构合理性直接决定整套抓取系统的负载能力、运行稳定性与重复定位精度。不同于标准模组化的末端夹爪配件，这类定制化夹持臂需要匹配特定机器人的法兰安装接口、对应作业场景的工件轮廓与负载要求，在结构设计阶段就需要同步完成受力校核与形变控制，避免实际运行中出现夹持松脱、结构共振、长期疲劳变形等问题。

　　从结构形态来看，该夹持臂采用变截面流线型轮廓设计，上端设置两个同轴度要求极高的铰接安装孔，分别用于连接机器人末端法兰的驱动摆臂与固定支撑座，两个孔位的中心距公差需要严格控制在IT7级精度范围内，否则装配后会出现运动卡滞、铰接副磨损过快的问题。臂身主体从上端铰接区域向下逐步收窄，在中部区域做了局部内凹的减重结构设计，在不削弱主传力路径截面强度的前提下，尽可能去除非受力区域的冗余材料，降低构件自身重量对机器人末端负载余量的占用。臂身下端为工件夹持端，轮廓弧度匹配被夹持工件的接触曲面，增大接触面积的同时避免夹持过程中对工件表面造成压伤，尤其适合钣金件、薄壁注塑件这类易变形工件的抓取作业。

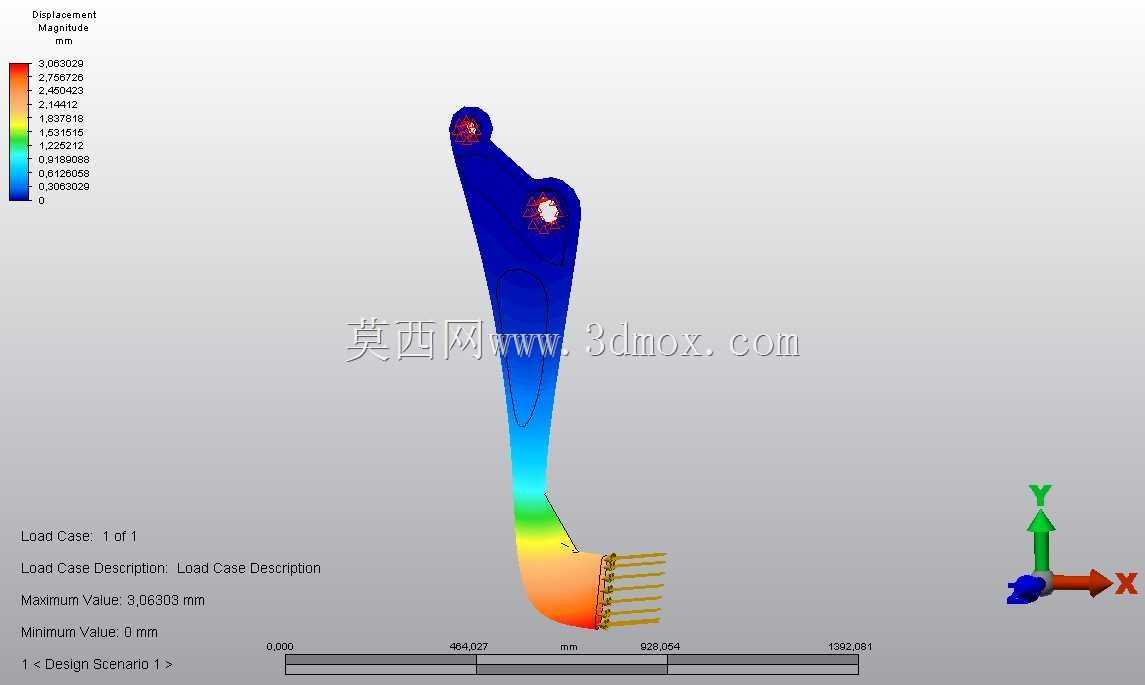

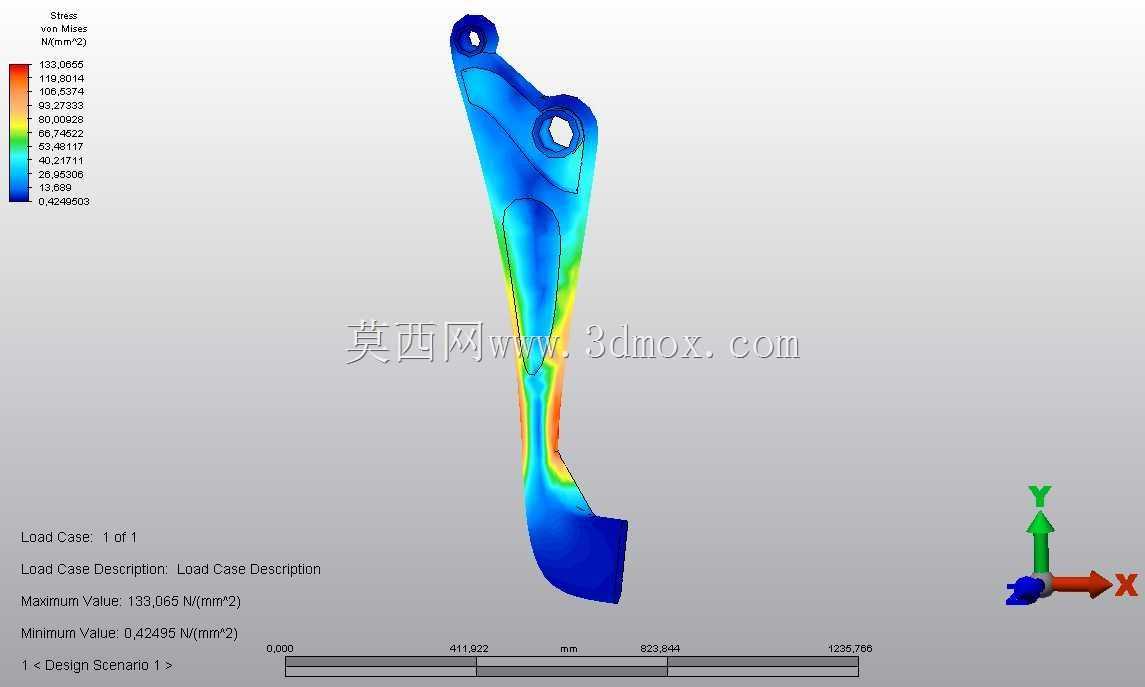

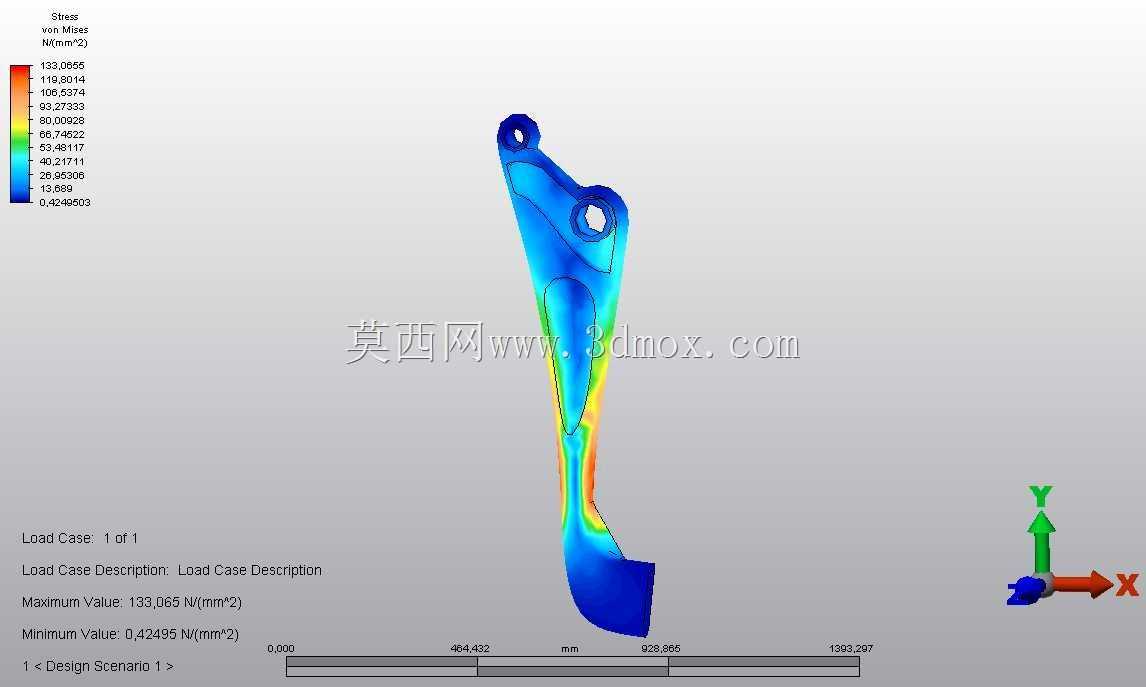

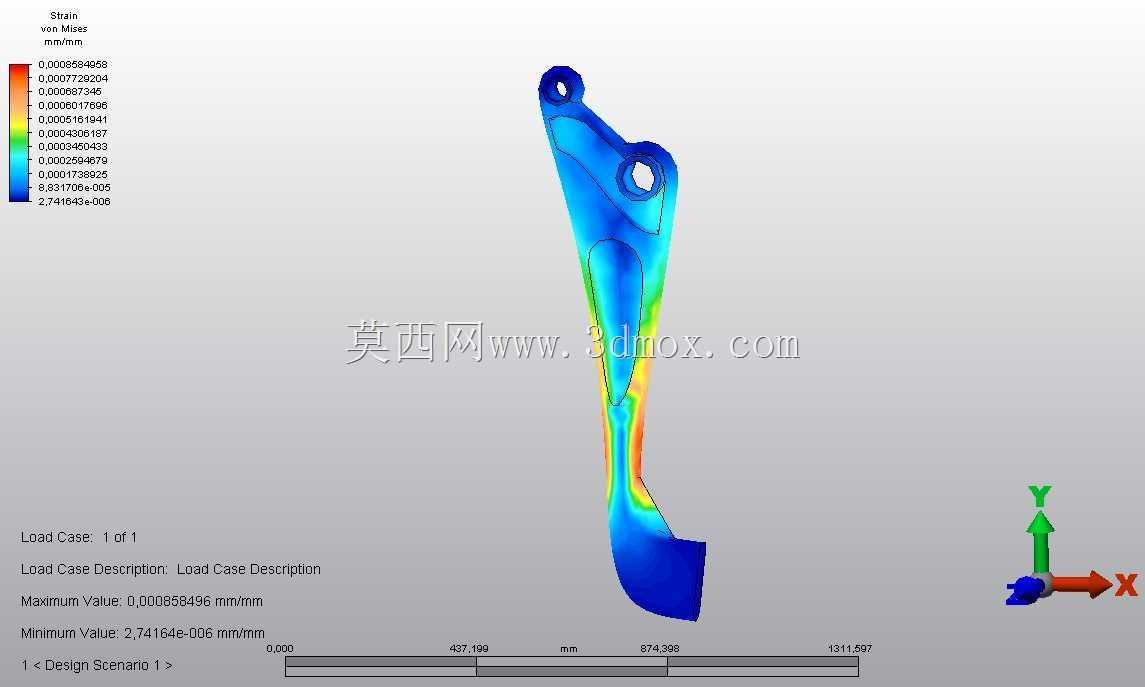

　　设计阶段的受力仿真结果显示，该夹持臂在额定负载工况下，最大应力出现在臂身中部的截面过渡区域，应力值远低于所选ASTM A36结构钢的屈服强度，安全系数满足工业机器人末端执行器3倍以上额定负载的设计规范，不会出现静载断裂风险。最大位移形变出现在下端夹持端位置，形变量控制在毫米级，不会影响夹持定位精度，能够满足±0.1mm级别的重复抓取定位要求，适配多数机加工上下料、冲压线工件转序的精度需求。材料选用通用结构钢，一方面是因为其焊接工艺性好，后期如果需要调整夹持端轮廓，可以通过补焊、磨削的方式快速改制，适配小批量多品种的产线调试需求；另一方面钢材的抗疲劳性能优异，能够承受机器人高速往复运动带来的交变载荷，长期运行不会出现疲劳裂纹，使用寿命可以覆盖产线的全生命周期。

　　从安装边界来看，上端两个铰接孔的孔径匹配标准工业机器人末端的铰接销轴尺寸，安装时不需要额外加工转接法兰，可以直接与对应型号的机器人摆臂组件装配，降低现场安装调试的工作量。臂身整体的外轮廓尺寸经过运动包络校核，在机器人全行程摆动过程中，不会与周边的工装夹具、输送线护罩、机床防护门发生干涉，不需要额外调整产线原有设备的布局位置。夹持端的接触位置预留了安装防滑垫片的螺纹孔，实际使用时可以根据被抓取工件的材质，更换聚氨酯、橡胶或者硬质合金材质的防滑垫片，进一步提升夹持摩擦力，避免高速运动时工件甩出的风险。

　　在实际产线应用中，这类夹持臂通常配套气动或者液压驱动的夹紧机构使用，上端铰接结构配合驱动缸的直线运动，实现夹持臂的开合动作，完成对工件的夹紧与释放。相比一体化铸造的夹持臂，这种经过拓扑优化的钢板加工成型结构，加工周期更短，制造成本更低，在中小负载的机器人抓取场景中性价比优势明显，尤其适合3C电子零部件搬运、汽车冲压小件上下料、五金件分拣这类对成本敏感、同时对结构可靠性有明确要求的作业场景。设计过程中特意规避了应力集中的直角过渡结构，所有截面变化位置都采用圆弧过渡，减少交变载荷下的应力集中点，进一步提升构件的抗疲劳性能，即使在每分钟20次以上的高频往复作业工况下，也能保证长期运行的结构稳定性。
