玻璃拾取放置用气动机械臂末端执行器

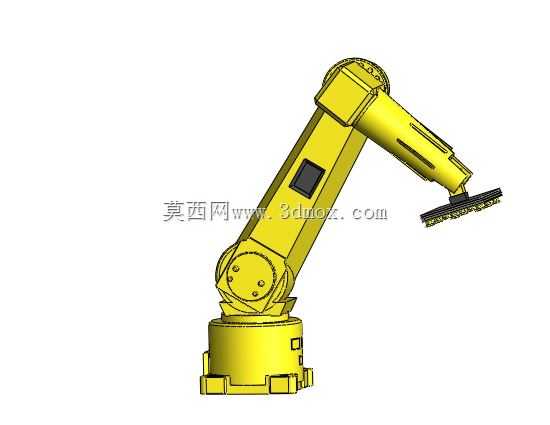

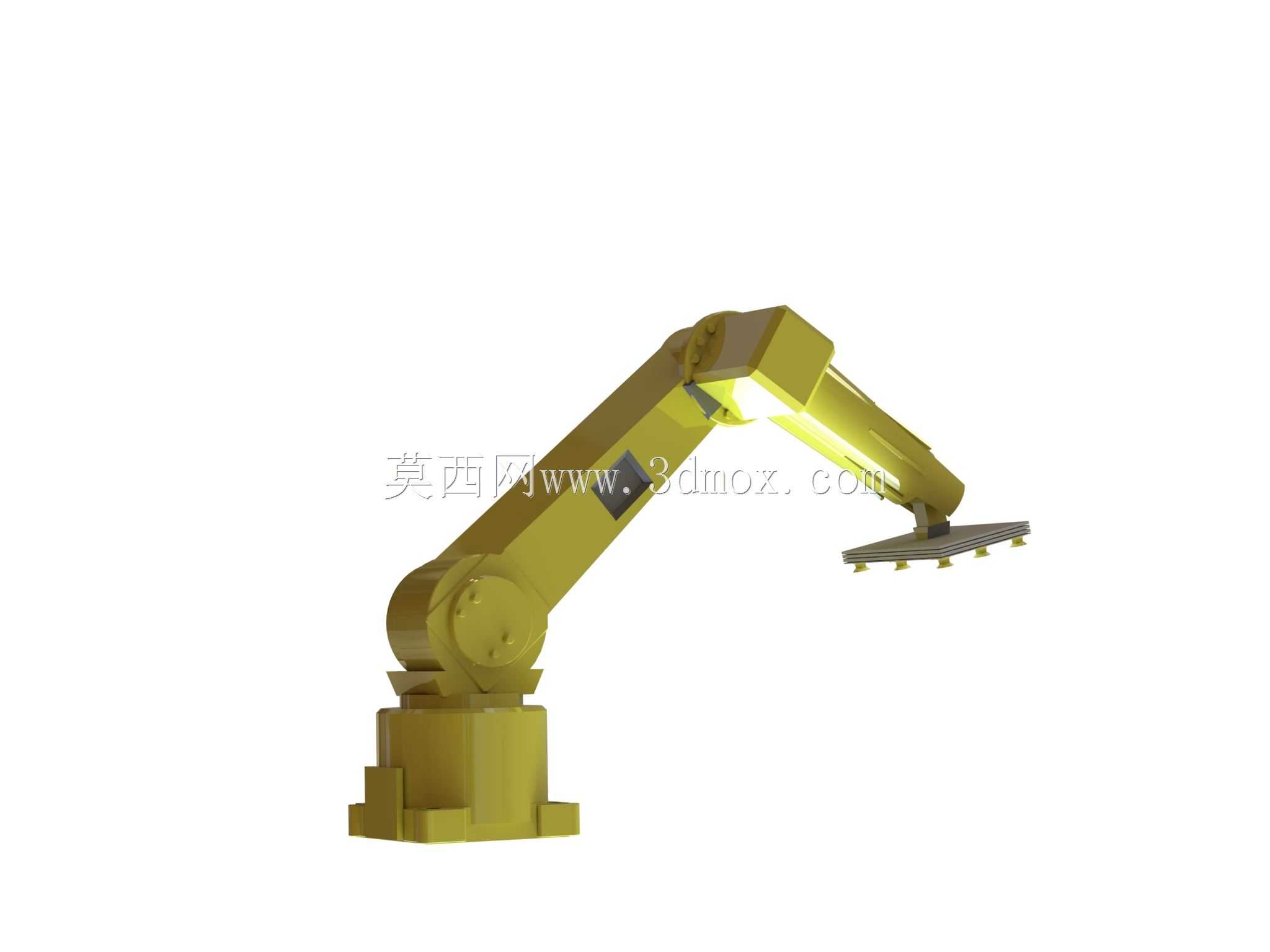

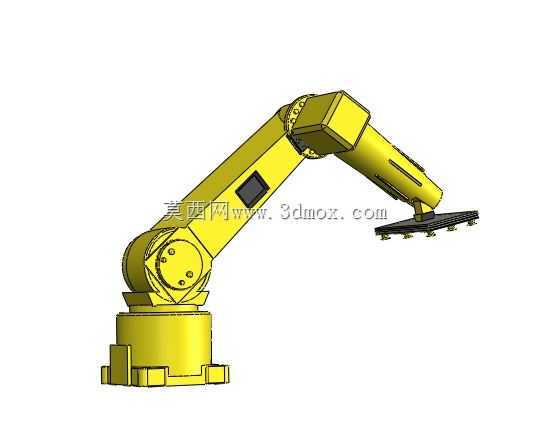

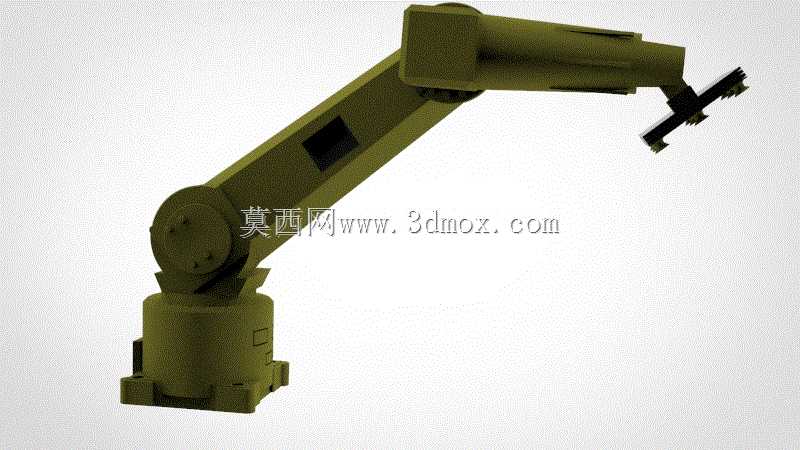

　　在平板玻璃深加工、光伏玻璃转运、显示面板制程的产线环节里，玻璃类工件的拾取转运一直是容易出现崩边、划伤、吸附脱落问题的工位，这套搭载在多关节机械臂末端的气动执行器，就是针对薄脆平面类玻璃工件的取放作业做的定向结构设计。从实际产线适配的角度看，该执行器直接对接六轴工业机器人的末端法兰安装位，不需要额外做转接板的二次加工，安装基准面和机械臂末端的定位止口完全匹配，安装时只需要对齐销孔锁紧固定螺栓，就能完成机械结构的装配，后续气路走机械臂内部的预留走线槽，不会出现管线外露剐蹭周边设备的问题。

　　从功能实现逻辑上，这套执行器完全依靠气动动力完成抓取动作，没有额外的电动伺服元件，适配工厂常规0.5-0.7MPa的压缩空气气源，不需要单独配置增压或者减压的专用气源处理元件，气路接入后通过二位五通电磁阀就能完成开合动作的控制，响应速度可以匹配机械臂0.8m/s的常规运行节拍，不会出现动作滞后导致的取料位置偏差。执行器的抓取接触端做了柔性缓冲设计，和玻璃接触的部位采用低硬度耐磨损的非金属材质，接触压力通过气路压力可以做线性调整，针对0.5mm到12mm厚度的普通浮法玻璃、钢化玻璃、镀膜玻璃都能适配，抓取时不会在玻璃表面留下压痕，也不会因为夹持力过大导致玻璃边角崩裂。

　　结构设计层面，执行器的主体框架采用一体化铣削成型的轻量化结构，整体重量控制在机械臂末端负载的冗余范围内，不会因为末端负载过大压缩机械臂的有效作业半径。开合机构采用对称式的双导杆导向结构，抓取动作的平行度误差控制在0.1mm以内，拾取不同尺寸规格的玻璃时，两侧夹持点的同步性一致，不会出现单侧受力导致玻璃倾斜滑落的问题。执行器的开合行程做了限位设计，最大开合距离适配产线常见的1200mm幅宽以内的玻璃工件，最小闭合位置可以拾取100mm见方的小型玻璃片，行程调整不需要拆解主体结构，只需要调整两端的限位螺栓就能快速适配不同尺寸的生产批次切换。

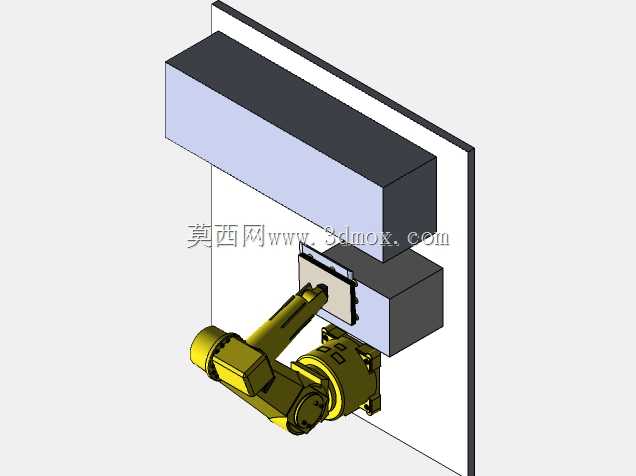

　　从安装边界的尺寸来看，执行器收拢状态下的最大外轮廓尺寸不会超出机械臂腕部的回转半径，在机械臂做姿态翻转、进出上下片台的狭窄空间时，不会和台架、传输辊道发生干涉。气路接口设置在执行器的顶部居中位置，和机械臂末端的气路出口距离最短，管线弯折半径符合气动软管的最小弯折要求，长时间往复运行不会出现气路折损漏气的问题。针对玻璃生产车间存在少量玻璃粉尘的工况，执行器的所有运动副都做了防尘密封设计，导杆部位加装了防尘密封圈，玻璃粉尘不会进入导向间隙导致动作卡滞，日常维护只需要定期在导向部位涂抹少量润滑脂，就能满足长期连续运行的要求。

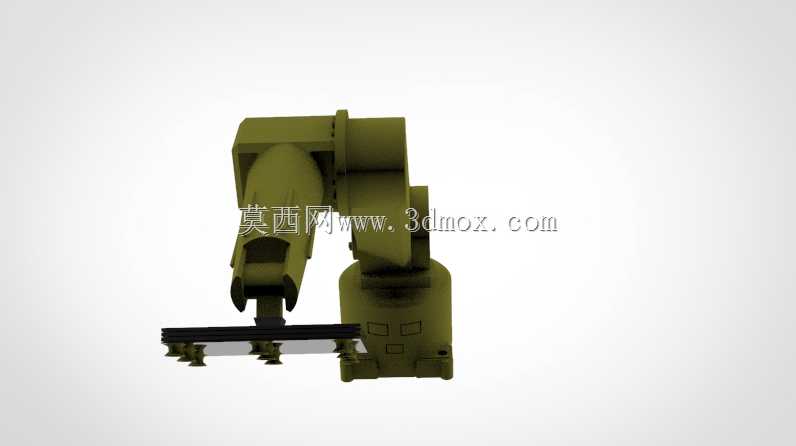

　　在实际工位适配中，这套执行器可以直接替换原有真空吸盘式的末端取料机构，对于表面存在轻微弧度、或者镀膜层不适合真空吸附的玻璃工件，夹持式的拾取方式稳定性更高，不会出现真空泄漏导致的工件掉落问题。执行器的夹持位置可以根据玻璃的幅宽做横向调整，夹持点避开玻璃的边角易损区域，受力点分布在玻璃边部距离端点1/4长度的位置，符合薄脆板材搬运的受力要求，搬运过程中玻璃的形变控制在允许范围内，不会出现因为自重导致的玻璃弯折碎裂问题。
