双铰接式安装连接支架结构设计

　　这类双铰接连接支架多应用在轻工自动化输送线、小型工装夹具的摆动工位，以及非标设备的连杆传动末端，主要承担相邻功能部件的铰接支撑、载荷传递与运动限位作用，区别于固定式安装支座，该类支架通过两处同轴铰接孔的设计，可适配连接端的小角度摆动需求，避免设备运行过程中因装配误差、运行振动产生的应力集中，延长整套传动组件的疲劳寿命。

　　从实际使用场景来看，该支架常作为气动执行元件与执行端构件的中间连接载体，比如在小型物料分拣设备的拨料机构中，支架一端固定在设备安装基板上，另一端通过铰接销连接拨料摆臂，气缸输出的直线动力通过摆臂转化为往复摆动动作，支架本体需要承受气缸往复动作带来的交变冲击载荷，因此结构设计上在两处铰接孔位置都做了加厚凸台处理，凸台厚度比支架基体厚出近一倍，铰接孔的有效配合长度得到提升，铰接销的受力剪切面跨度减小，运行过程中不会出现销子变形、铰接位旷量过大的问题。

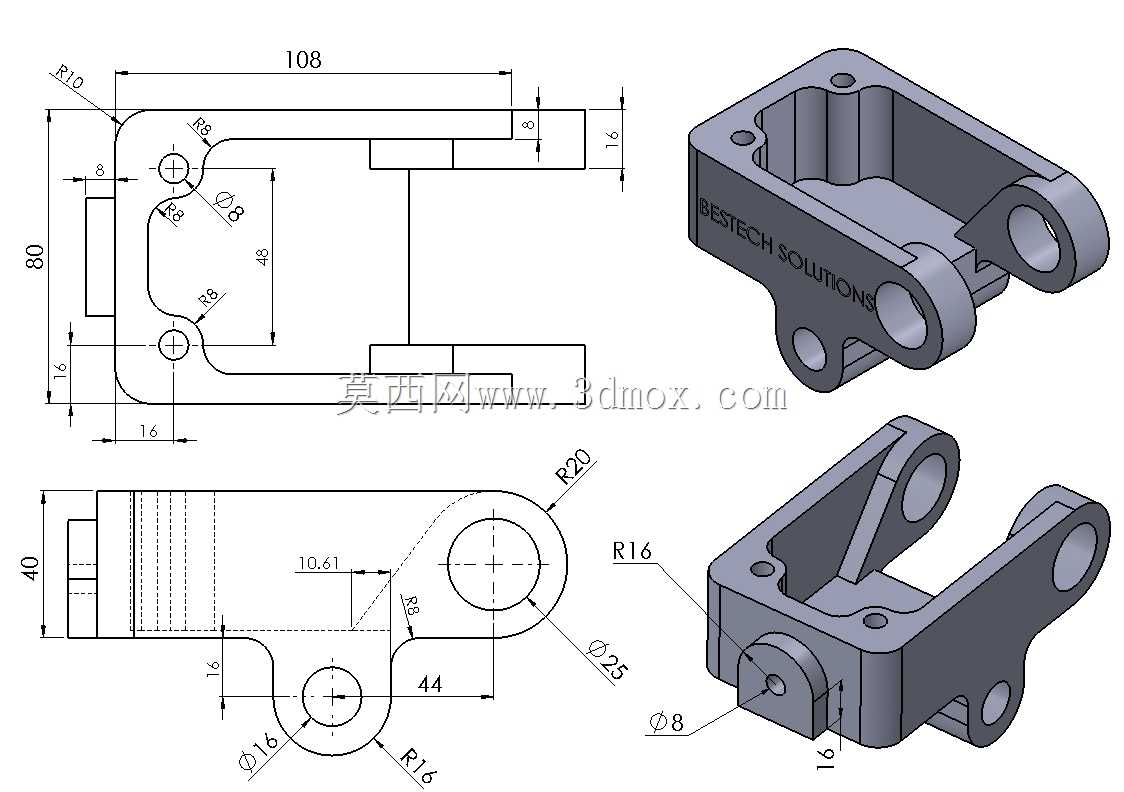

　　设计过程中首先确定的是安装边界尺寸，支架整体横向最大长度为108mm，纵向总高度为80mm，基体安装侧的厚度为16mm，完全适配常规40系列铝型材工作台的安装槽距，不需要额外加工转接板即可直接固定在型材框架上。两处铰接孔的中心距为48mm，上方铰接孔直径为8mm，下方铰接端的外圆做了R10的圆角过渡，避免应力集中在孔位与基体的连接位置；支架外侧的轮廓全部做了R8到R20不等的圆角过渡，没有尖锐的直角棱边，一方面是加工过程中铣削工序可以平滑走刀，减少刀具骤停产生的刀痕，另一方面装配调试过程中也不会划伤操作人员的手部。

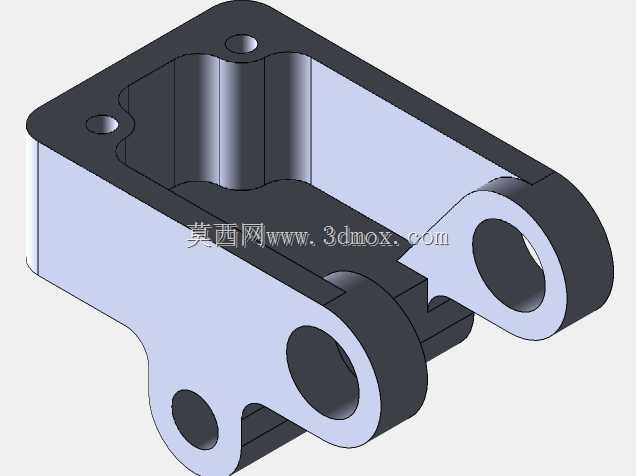

　　支架的主体采用槽型腔体结构，而非实心块体设计，腔体内部预留了足够的避让空间，在安装铰接销、配套卡簧的时候可以直接从腔体侧方操作，不需要额外预留操作空间，同时腔体结构在保证整体结构强度的前提下，将零件整体重量降低了近40%，对于需要随摆臂一同做往复运动的场景来说，运动惯量更小，驱动气缸的负载压力更低，设备运行的响应速度更快。下方铰接端的外轮廓做了R16与R20的两段圆弧过渡，对应的铰接孔直径为25mm，适配更大直径的铰接销与配套的自润滑轴承，当连接的执行端负载更大时，该铰接位可以承受更高的径向载荷，不会出现孔位磨损失圆的问题。

　　尺寸链校核过程中，重点控制了两处铰接孔的平行度公差，两孔轴线的平行度要求控制在0.02mm以内，避免装配后摆臂运动出现卡滞、别劲的问题；安装基面的平面度公差控制在0.03mm，保证支架固定在安装基板上时不会出现翘曲，铰接孔的轴线与安装面的垂直度公差控制在0.02mm/100mm范围内，确保摆臂摆动过程中全程无偏载。支架侧面预留的8mm定位销孔，在装配时可以先通过定位销完成支架的位置校准，再锁紧安装螺栓，避免设备长期运行后螺栓松动导致支架位置偏移，影响整套机构的运动精度。

　　从加工工艺性来看，该支架的所有加工特征都可以通过三轴铣床一次装夹完成大部分工序，仅铰接孔的精加工需要翻面装夹，通过专用工装定位即可保证位置精度，不需要五轴加工设备，量产时的加工成本可控；零件的壁厚均匀，最薄位置的壁厚为6mm，最厚的铰接凸台位置壁厚为12mm，铸造或者铣削加工时都不会出现壁厚突变导致的变形问题，后续如果采用铝合金材质加工，还可以通过表面阳极氧化处理提升耐磨性能，采用45号钢加工时则可以对铰接孔位做高频淬火处理，提升孔位的耐磨寿命，适配不同负载等级的使用场景。
