划桨连接固定用机械结构件设计

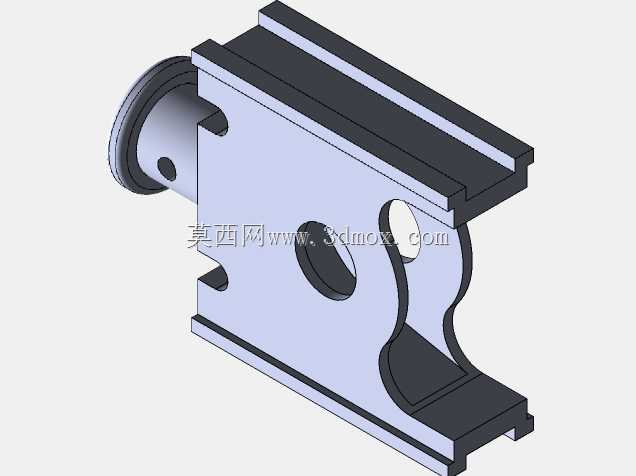

　　这类结构件主要应用在小型人力水上载具的动力传递环节，作为划桨与载具本体之间的连接承载部件，承担划动过程中载荷传递、姿态限位的核心作用，日常使用中需要反复承受交变的划动推力、水流反冲力以及不同角度的侧向载荷，因此结构设计上需要兼顾强度、转动灵活性与安装便捷性。从结构设计逻辑来看，整个零件采用一体化铣削成型的思路，避免拼接结构带来的应力集中问题，主体部分设置的异形型腔一方面是为了适配划桨杆端的插入连接，预留的安装孔位可以穿设锁紧销钉，实现桨杆与连接件的刚性固定，防止划动过程中出现相对转动或窜动；另一侧的带孔凸耳结构则用于和载具侧的安装支座铰接，预留的铰接孔公差控制在中等精度等级，既可以保证铰接转动的顺畅性，

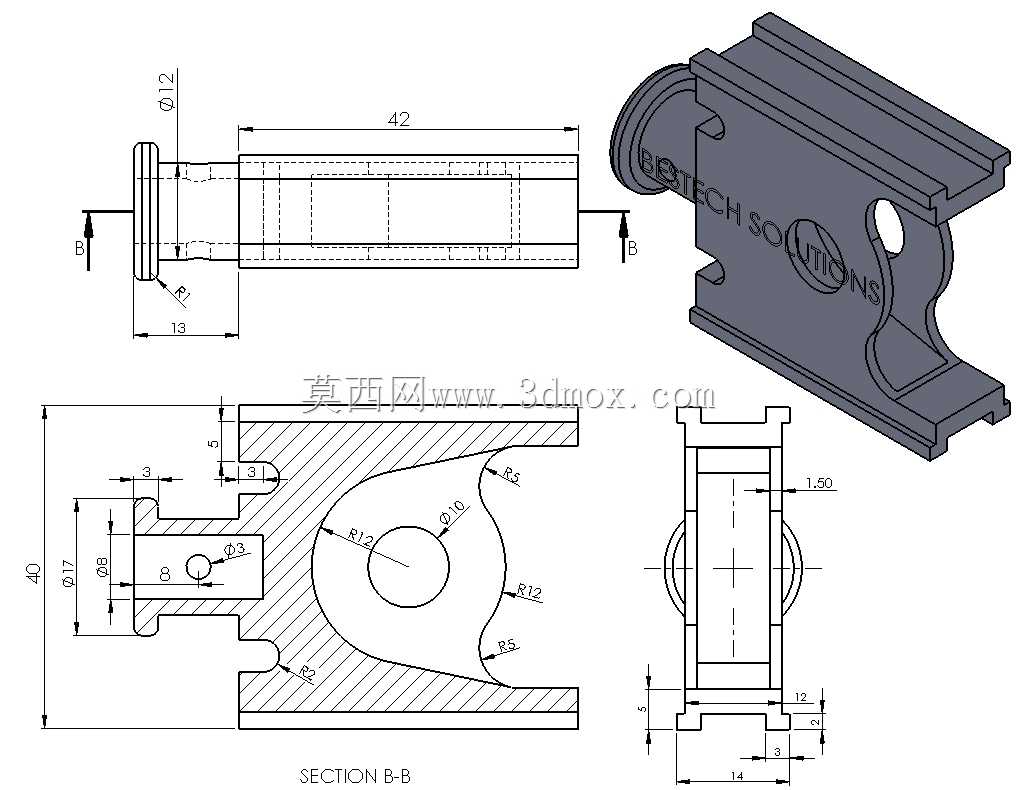

　　又不会因为间隙过大导致划动过程中出现旷量，影响操控手感。从尺寸边界来看，零件整体轴向总长控制在42mm，端部连接轴段直径为12mm，轴段伸出长度13mm，端部设置的R2圆角可以有效降低装配时的锐边刮擦风险，同时减少应力集中系数，提升交变载荷下的疲劳寿命。主体型腔部分的壁厚经过载荷校核，在满足轻量化要求的前提下，能够承受单人划动时的最大推力载荷，型腔内部设置的3mm宽限位卡槽，可以和桨杆端部的定位凸台配合，实现装配时的快速定位，减少装配调整时间。侧面的异形轮廓并非随意设计，R12、R5、R4等多段圆弧过渡，一方面是为了避让铰接转动过程中支座的相邻结构，避免转动时出现结构干涉，另一方面圆弧过渡的结构相比直角结构，

　　更能分散载荷传递路径上的应力，避免局部应力过大导致零件开裂。零件上设置的Φ3定位销孔，位置精度控制在±0.1mm范围内，装配时可以和桨杆、铰接支座上的对应销孔精准对齐，穿设圆柱销后即可实现周向固定，防止铰接部位出现相对转动。从实际使用场景出发，这类零件在设计时还考虑了户外使用的耐候性需求，结构上没有容易积水的封闭死角，日常使用后残留的水分可以顺着型腔间隙自然排出，减少长期积水导致的锈蚀风险；同时整体外形没有过多突出的尖锐结构，避免使用过程中剐蹭操作人员或载具上的其他部件。对于三维建模学习者而言，这类零件的建模过程可以很好地练习多特征组合建模、工程图视图标注、形位公差匹配的相关技能，从二维工程图的尺寸还原到三维实体的特征搭建，

　　需要兼顾尺寸准确性与结构工艺性，比如所有非配合面的圆角处理、配合面的公差预留、安装孔位的位置度校核，都是实际机械设计过程中经常遇到的典型问题，通过这类练习件的建模训练，可以快速掌握从二维图纸到三维模型转化的核心逻辑，理解结构设计中尺寸链计算、载荷路径规划、装配干涉检查的实际应用方法，为后续更复杂的机械设备零部件设计打下扎实的实操基础。在实际加工层面，这类零件可以采用铝合金棒料通过数控铣削一次加工成型，加工过程中需要重点保证铰接孔与桨杆安装腔的同轴度要求，避免因为同轴度误差导致装配后转动卡滞，同时所有锐边都需要做倒钝处理，满足机械零件的通用安全要求。
