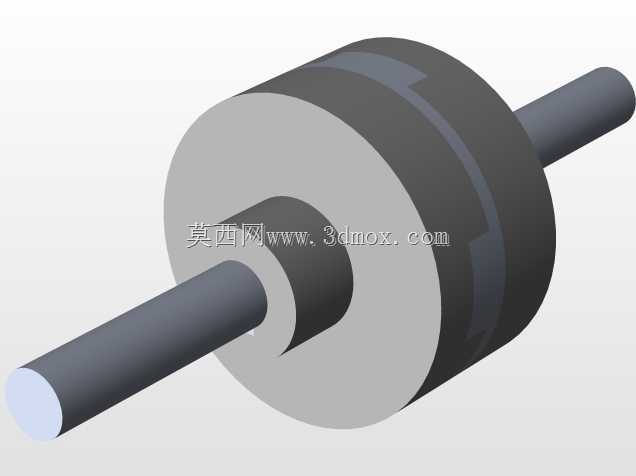

滑块式十字槽联轴传动构件结构

　　这类十字滑块结构的联轴构件，常被应用在中小功率传动系统的轴系对接场景中，比如轻工输送线的辊道驱动、小型农机的动力输出端、普通机床的进给传动链路这类对同轴度误差容忍度要求较高的工位，能在两轴存在一定径向偏移、角向偏移的工况下稳定传递转矩，避免轴系因安装对中偏差产生额外的交变弯曲应力，延长轴承、轴类零件的服役寿命。从实际使用场景来看，它不适合高速重载的传动链路，因为中间滑块在偏移工况下会产生相对滑动摩擦，转速过高时容易出现磨损加剧、发热明显的问题，通常适配转速在数百转每分区间的中低速传动场景，日常维护中只需定期在滑块与半联轴节的配合槽面加注润滑脂，就能有效降低摩擦损耗。从结构设计逻辑来看，两个半联轴节的端面分别开有径向通槽，

　　中间的盘状滑块两侧带有互相垂直的凸榫，分别嵌入两个半联轴节的槽内，当两轴存在径向错位时，滑块可以在槽内做小幅滑动来补偿偏移量，这种结构没有复杂的弹性元件，加工难度低，对普通加工设备的精度要求不高，常规铣削加工就能满足槽位的尺寸精度要求，适合小批量加工或者设备维修时的快速替换场景。在安装边界的把控上，设计时需要提前核算轴孔的配合公差，通常与传动轴采用H7/k6的过渡配合，通过平键传递转矩，轴孔的键槽尺寸需要匹配对应轴径的平键标准规格，避免出现键侧间隙过大导致的传动冲击。半联轴节的外圆尺寸需要根据传递的额定转矩核算，保证槽根位置的抗弯强度足够，不会在峰值转矩下出现槽根断裂的失效问题；滑块的厚度需要匹配两侧槽的深度，

　　保证凸榫嵌入槽内的长度足够，不会在传动过程中出现脱榫的情况，同时滑块与槽的配合间隙需要控制在合理区间，间隙过小会导致偏移补偿时滑动卡滞，间隙过大则会在正反转切换时产生明显的传动回差，影响传动精度。在外形尺寸的适配性上，这类联轴构件的径向尺寸通常比同转矩规格的弹性套柱销联轴器更紧凑，适合安装空间径向受限的轴系布局，轴向尺寸则需要预留出滑块滑动的小幅窜动空间，安装时不需要强行将两轴顶死，预留0.5到1毫米的轴向间隙即可，避免轴系热胀冷缩时产生额外的轴向载荷。从功能特性上看，它除了补偿两轴的安装偏移之外，还能在传动系统出现短时过载时，通过滑块与槽面的打滑起到一定的过载保护作用，但这种保护是不可控的，不能替代专门的过载保护装置，

　　在冲击载荷较大的工况下使用时，还需要额外搭配过载保护结构。建模过程中需要重点关注槽与凸榫的配合面公差，以及轴孔与端面的垂直度要求，如果半联轴节的槽面与轴孔轴线不垂直，会导致滑块在转动过程中出现周期性的卡滞，加剧磨损；同时滑块两侧凸榫的垂直度也需要严格控制，否则会导致两轴的传动不同步，产生附加的动载荷。对于设备选型人员来说，选用这类联轴构件时，首先要核算传动系统的计算转矩，预留1.5到2倍的安全系数，再根据被连接两轴的轴径、最大允许偏移量、安装空间的径向轴向尺寸来确定具体的规格，不要盲目选用大规格型号，避免造成安装空间浪费和成本上升，也不能选用规格过小的产品，否则容易在满载工况下出现槽部变形、滑块碎裂的失效问题。在实际装配过程中，需要先将两个半联轴节分别固定在主动轴和从动轴上，校正两轴的同轴度尽量控制在允许偏移量的三分之一以内，再装入中间滑块，盘动轴系检查转动是否灵活，有没有卡滞或者异响的情况，确认无误后再锁紧轴端的固定螺钉或者端盖，避免运转过程中半联轴节出现轴向窜动脱落。
