重型多轴车载弹道导弹发射装置结构设计

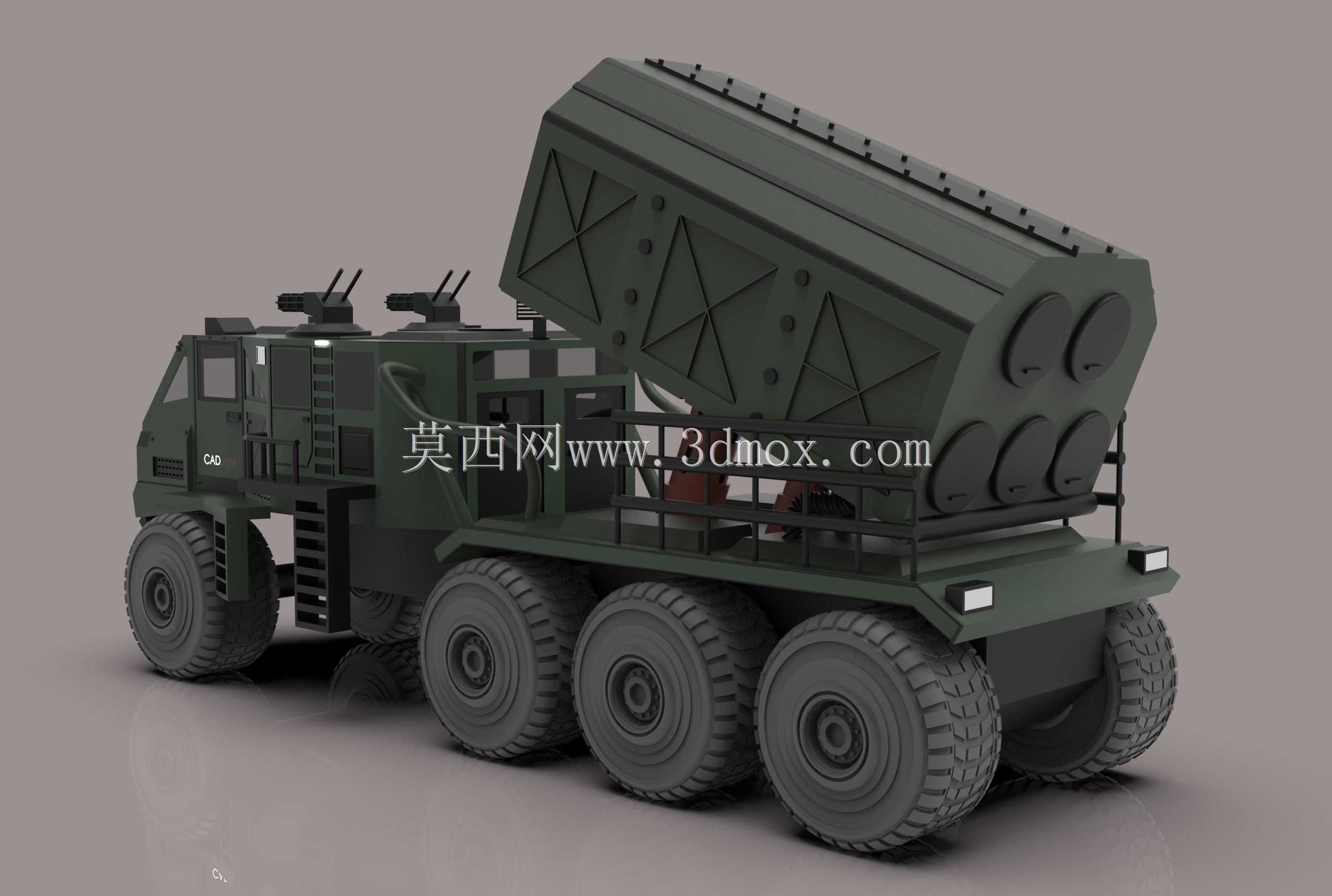

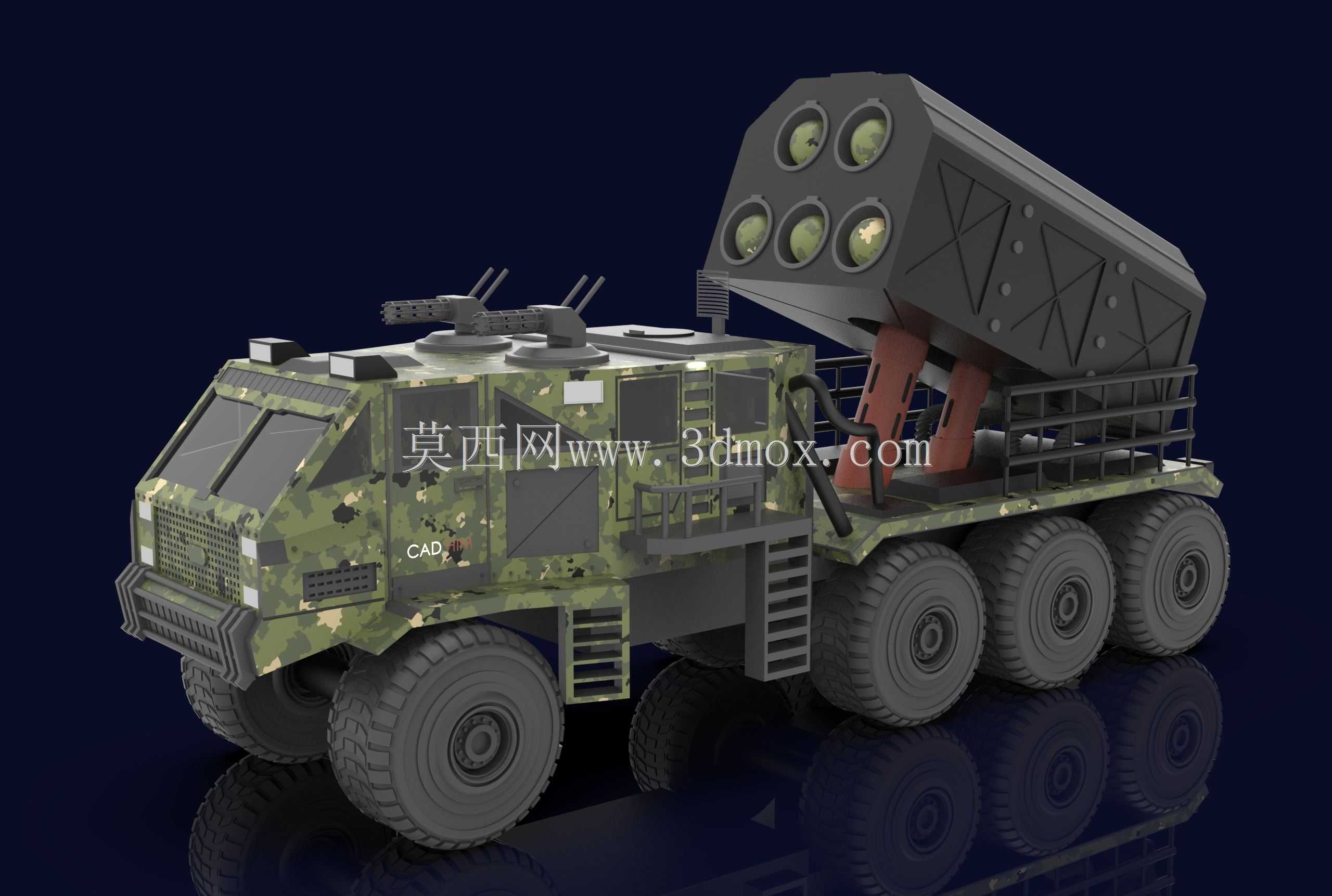

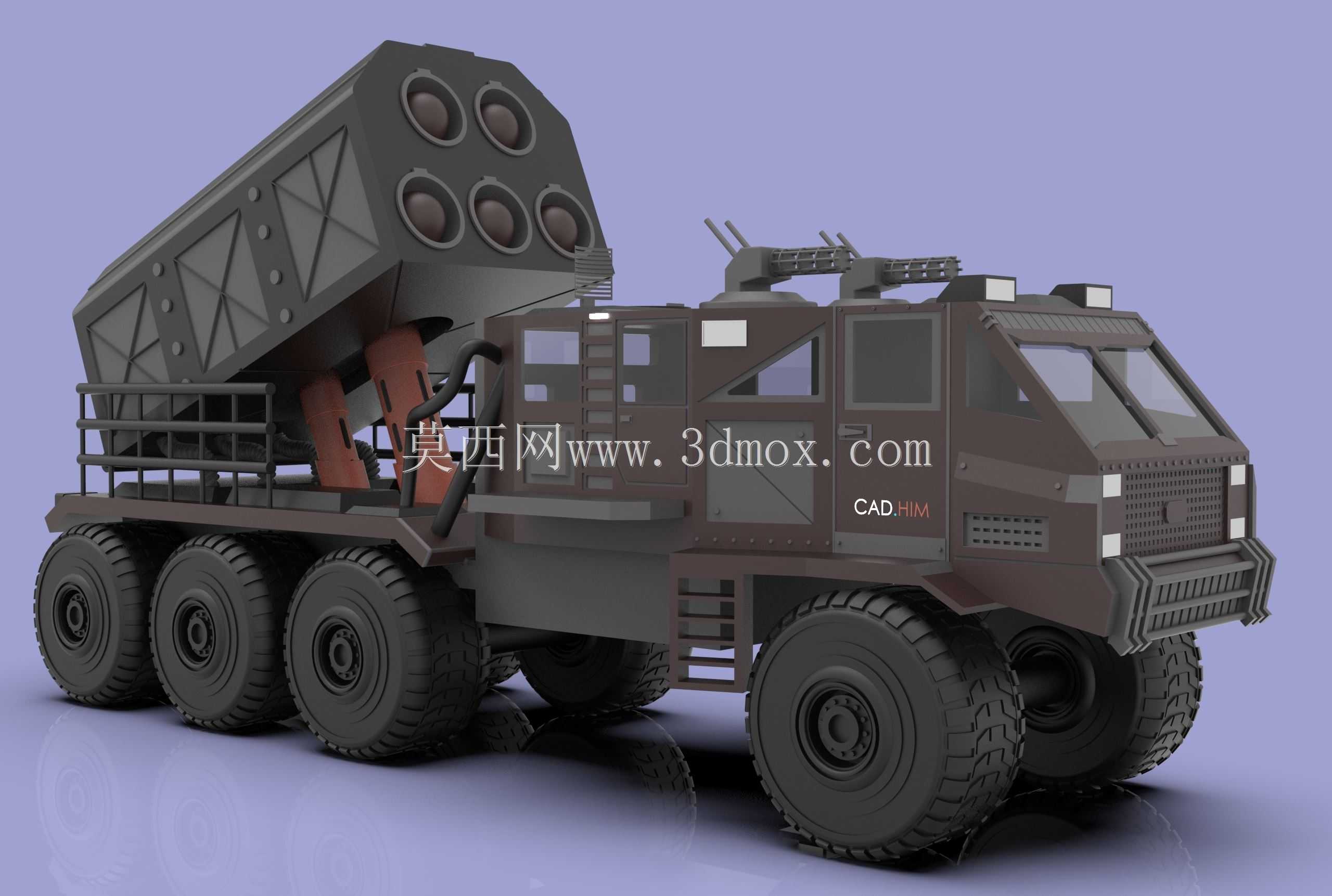

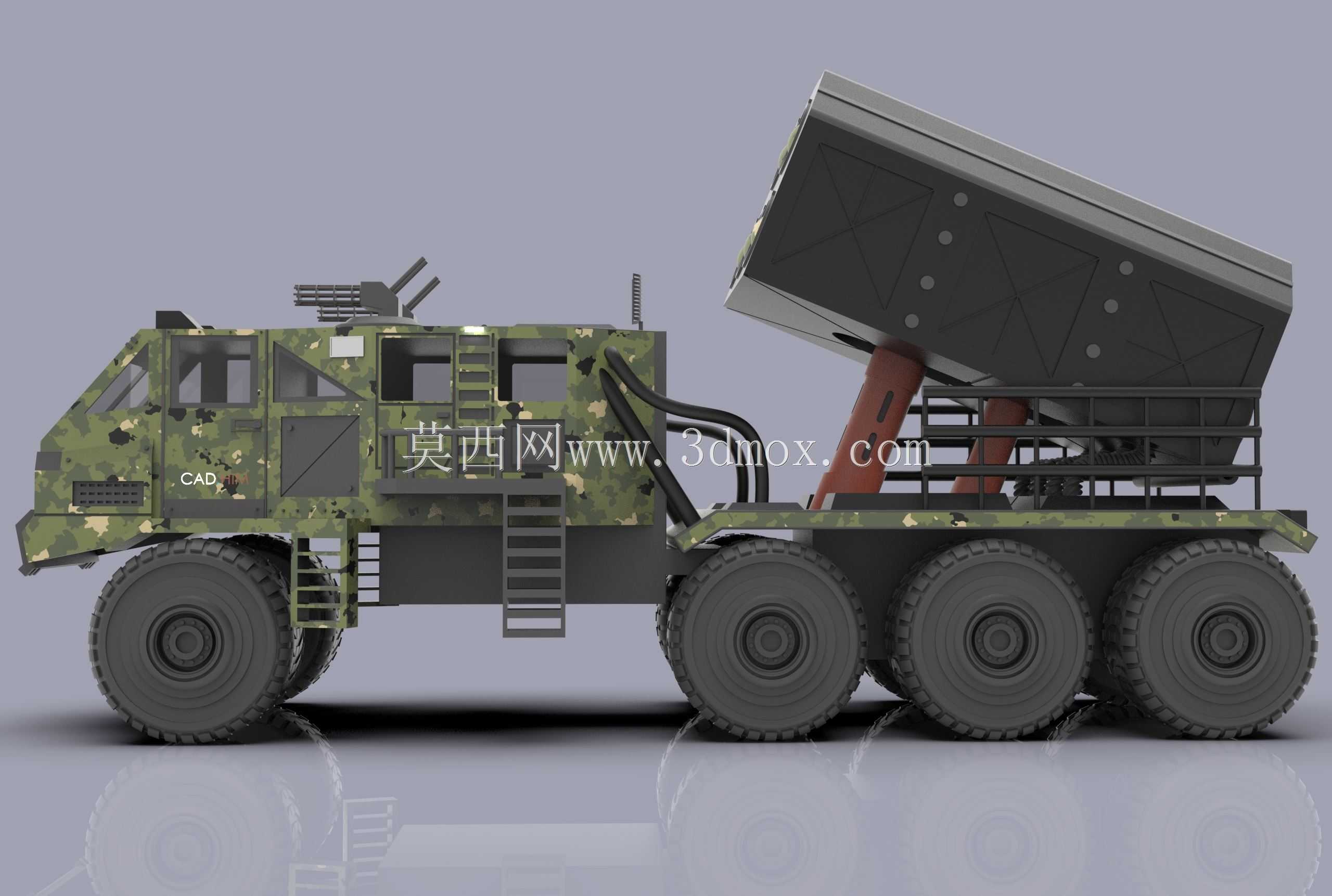

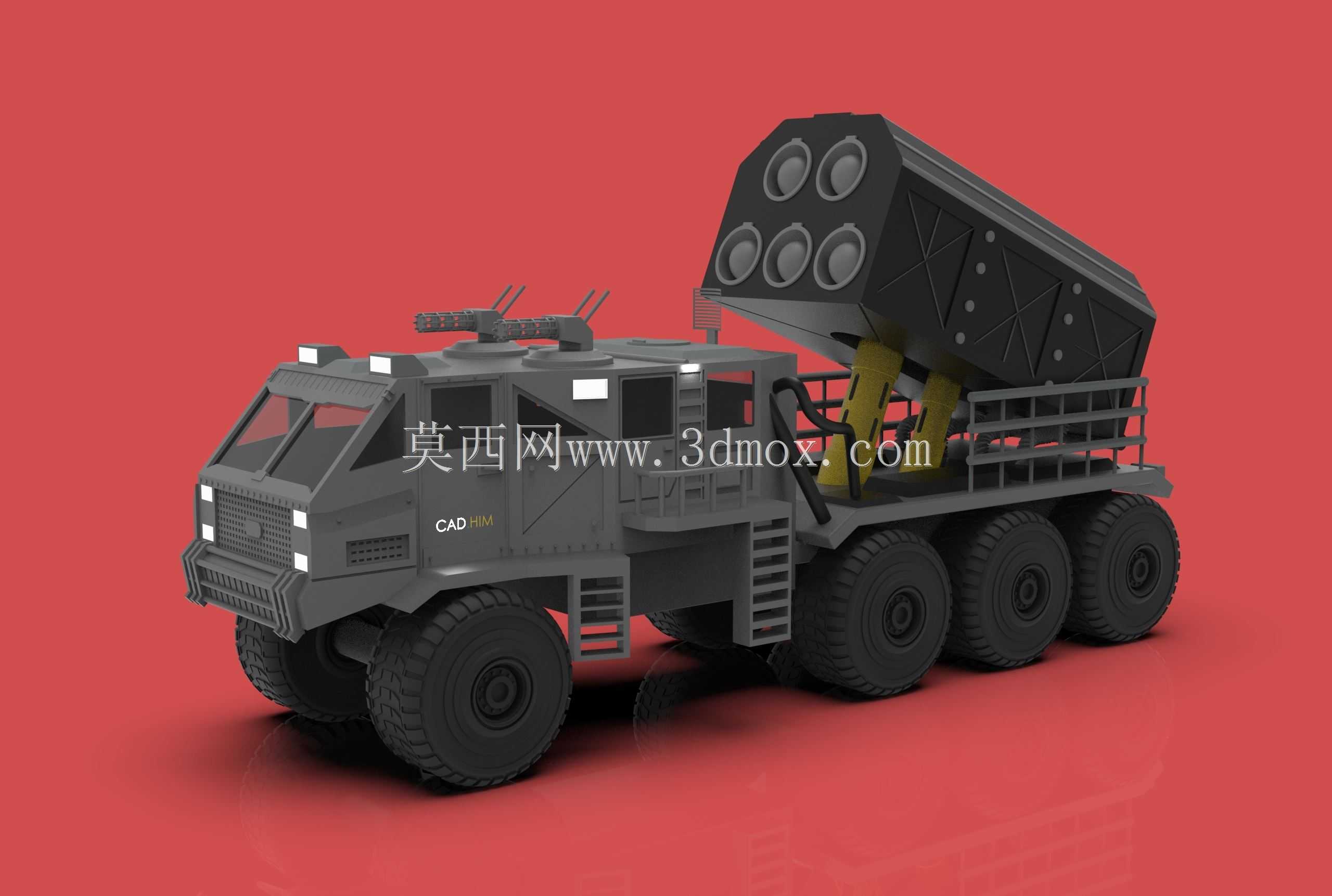

　　这款车载弹道导弹发射装置的设计，核心围绕野外机动部署的实战需求展开，整体采用8×8重型越野底盘作为承载基体，区别于普通民用重载车辆，底盘的轴荷分配经过反复调校，前两轴为转向驱动桥，后两轴为承重驱动桥，单轴额定承载能力达到12吨级，能够在铺装路面、戈壁滩、泥泞土路等多种复杂地形下保持通行能力，整车接近角设计为32度，离去角为28度，纵向通过角达到22度，最小离地间隙控制在380mm，可直接跨越0.6米高度的垂直障碍，涉水深度可达1.2米，完全满足无依托野外机动的通行要求。

　　上装部分的核心是箱式发射储运单元，整体采用模块化箱式结构，发射箱本体采用高强度铝合金蒙皮加内部钢质骨架的复合结构，单组发射箱集成6发圆形发射筒，发射筒采用前后端盖密封设计，平时可直接完成导弹的存储、运输全流程防护，无需额外的转运包装，发射时前端盖可通过预置的爆破索瞬间破开，不会影响弹体出筒轨迹。发射箱与底盘之间的连接采用回转支撑底座加液压举升臂的结构，回转支撑采用单排四点接触球式结构，可实现360度全向回转，回转精度控制在0.5度以内，举升臂采用两级伸缩式液压油缸驱动，最大举升角度可达到75度，举升过程中可根据发射阵位的坡度实时调整角度补偿，保证发射筒的起竖精度满足发射要求，举升到位后的锁紧机构采用液压锁加机械锁双重冗余设计，可承受发射瞬间的巨大后坐力，避免发射过程中出现位移。

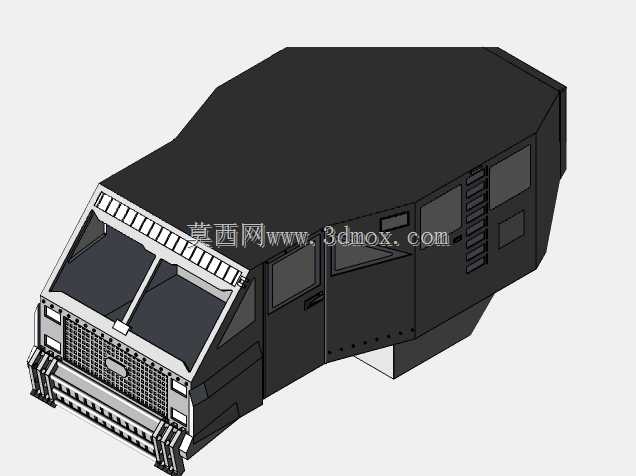

　　驾驶室部分采用装甲钢焊接结构，正面风挡采用防弹玻璃设计，可抵御轻武器射击和破片冲击，驾驶室顶部预留了通信天线、北斗定位天线的安装接口，内部除了驾乘人员座椅外，还集成了发射控制终端、通信电台、定位定向设备的安装位，车辆停稳后可直接在驾驶室内完成发射前的所有参数装订、瞄准校准流程，无需人员下车操作，大幅缩短发射准备时间。底盘侧面设计了多级登车梯，方便人员快速上下驾驶室和操作上装设备，轮胎采用大花纹越野子午线轮胎，配备中央充放气系统，可根据不同路面情况实时调整轮胎气压，在松软沙地行驶时降低胎压增大接地面积，在铺装路面行驶时升高胎压降低滚动阻力。

　　从设计边界来看，整车满载状态下的总长度控制在13.5米以内，宽度控制在3米以内，高度在行军状态下不超过3.8米，完全符合公路、铁路运输的限界要求，可直接通过国内大部分等级公路的隧道、桥梁，也可直接开上铁路平板车完成远程投送，无需对车辆进行拆解。发射状态下，四个液压驻锄可从底盘两侧伸出，触地后可将整车抬升，让轮胎脱离地面承受载荷，驻锄的接地面积经过专门设计，在松软地面下也能保证足够的支撑力，避免发射时车辆下陷。整个发射装置的管路、线路全部采用拖链内置布置，避免野外行驶时被树枝、石块剐蹭损坏，所有外露的电气接插件全部采用防水防尘设计，防护等级达到IP67，可在暴雨、沙尘等恶劣环境下正常工作。

　　在实际应用场景中，这类装备主要承担野战条件下的中近程火力打击任务，可利用公路网快速完成跨区域机动，在敌方侦察体系发现前完成发射并快速转移阵地，相比固定发射井，机动发射的生存能力提升数个量级。设计过程中重点平衡了越野机动性、承载能力、发射稳定性三者的关系，没有盲目追求过大的载弹量，而是保证单车载弹量足够完成一次战术打击任务的同时，控制整车的重量和尺寸，避免因体积过大导致机动能力下降，也避免因重量过大导致对道路、桥梁的通行要求过高。发射箱的模块化设计还支持快速换弹，发射完成后可直接通过配套的吊装设备将整组发射箱换下，重新装填整箱备弹，相比单发装填的模式，重新装填的时间可缩短70%以上，大幅提升二次打击的响应速度。底盘的动力系统采用大马力柴油发动机，匹配全自动变速箱，最大输出功率达到500马力，最大爬坡度达到60%，可在海拔4500米以上的高原环境下正常启动和行驶，发动机的进气系统配备多级空气过滤装置，可在沙尘环境下长时间工作而不出现滤芯堵塞问题。
